【導讀】小伙伴們，冬天了，或許在北方室內有暖氣火炕之類的不會(huì )冷，但是在南方，屋子里沒有外面暖和有木有！在客廳的沙發上看電影聽音樂(lè )都凍死了有木有！要是有個在哪里都能一起聽音樂(lè )的設備該多好啊，這不，有創(chuàng )意的大神做出來了，快來看看吧！
發射元器件材料清單 接收器元器件材料清單
1條USB線 3個按鍵
1個按鍵 1個耳機座
3個電容（濾波用要求不高） 1個晶振
1個晶振16M 1個指示燈
1個指示燈 1個天線
1個電阻1K到10K都可以用（限流） 1個電容
1個電阻1K到10K都可以用（限流） 1個電池3.7V的
1個天線 1個接收模塊
1個耳機座
1模塊AWD617(必須支持USB接口和外部音頻輸入)

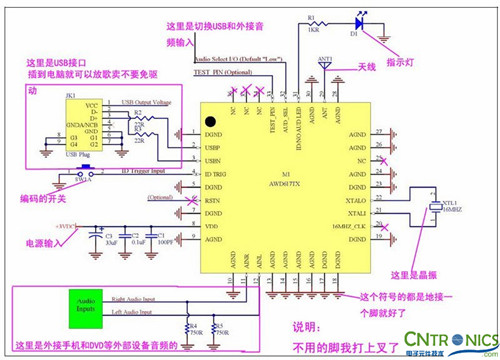

下面是原理圖，大家仔細看看，很簡單，人人都會(huì )做的.
發射器原理圖全部標好.
打X的是用不到的腳位。
準備開工啦
剪斷USB線
[page]

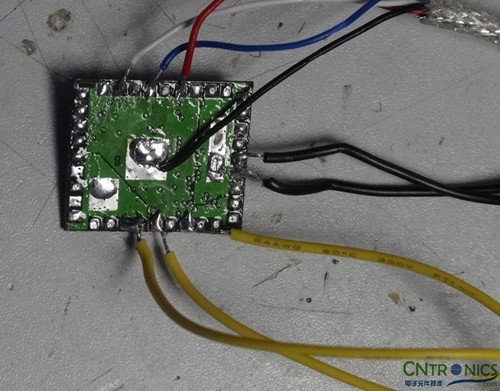

剪斷USB線焊接到模塊上
焊接按鍵

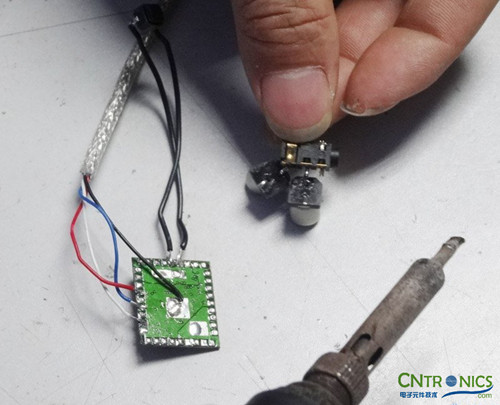

焊接電容耳機座音頻輸入
[page]

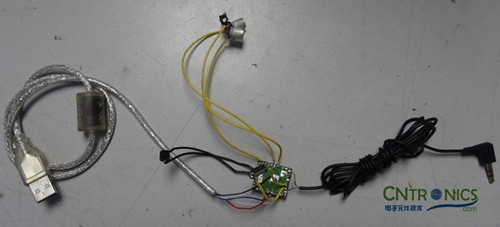

耳機輸入座焊接完畢

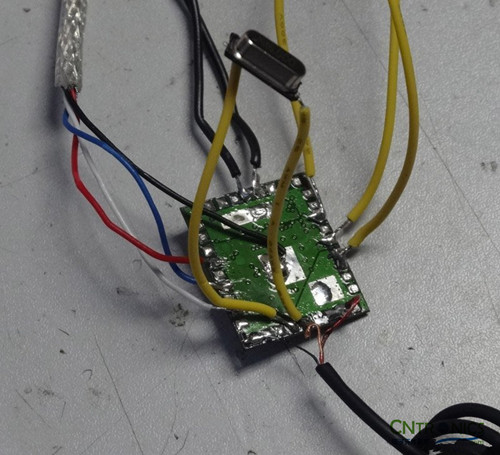

焊接16M晶振
[page]

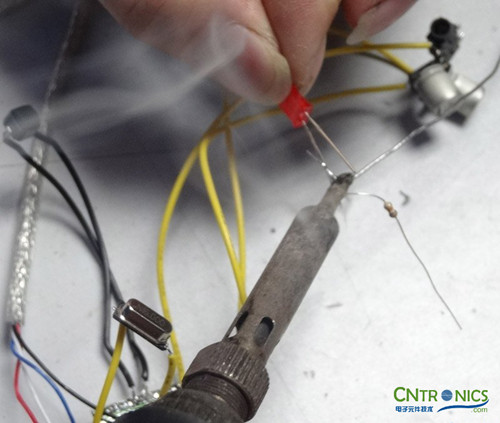

焊接指示燈

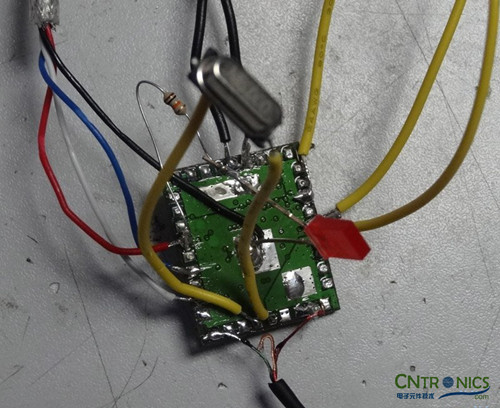

正面圖
[page]
通電啦！亮燈就有希望
說明模塊工作了
接到手機

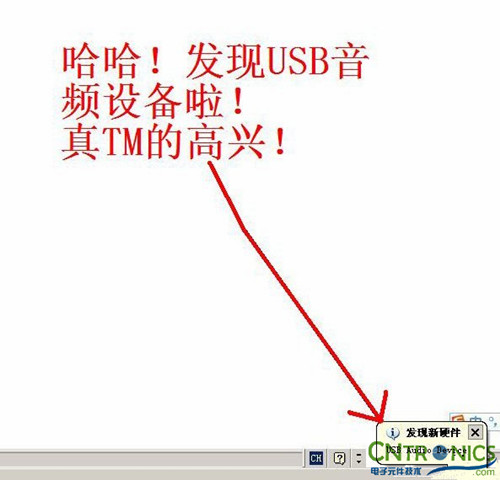

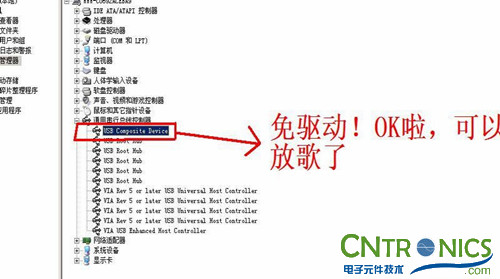

接上USB試一下
發射完工啦，就差接收了
[page]
焊接接收模塊
搞個電源用18650電池
正極焊接電壓是3.7V
[page]

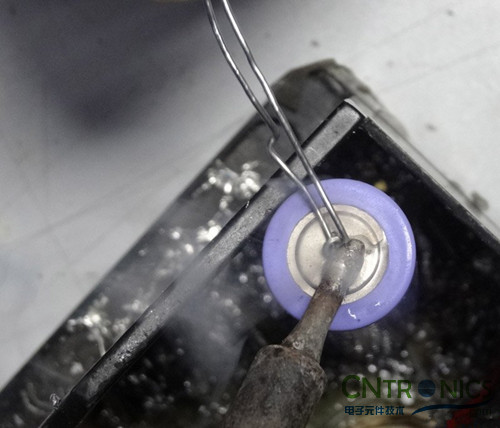

負極不上錫，坑爹，
用強力柱焊劑
滴一點上去?；瘜W(xué)物品
馬上就上錫了啊
負極完美上錫
[page]

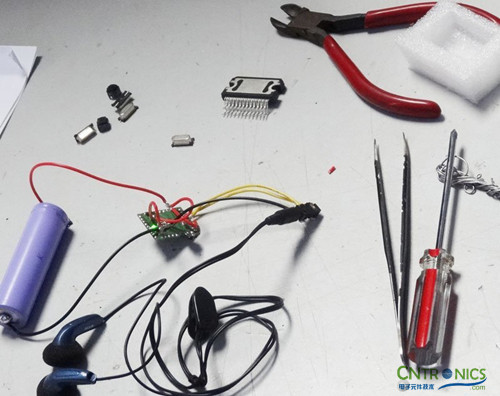

通電測試
戴上耳機試了，接收音質還是可以的
沒有出現卡頓，音質還原非常理想
耳機帖寫，正品的森海塞爾MX500，
自己收藏10幾條，嘿嘿
手工板焊接完成，測試ok，經過發射器到接收器音質沒有損耗，還原度非常高，距離60m達到了要求，所以自己畫PCB板
[page]
PCB板畫好后發給廠家打樣
漫長的等待，終于回來了
就這幾塊打板費去我100大洋，還不包郵
[page]
模塊焊接
接收焊接
[page]
發射焊接完成

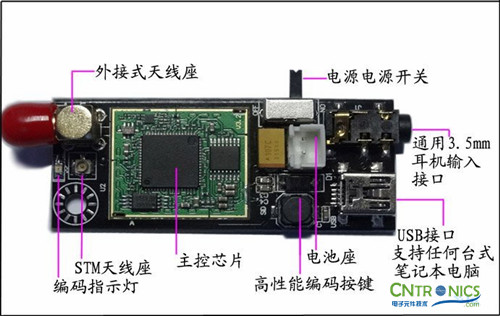

模塊部件描述
小編的話：怎么樣，看完之后是不是感覺DIY大神無處不在，被他們的技術和想法驚呆了吧~趕快自己試試看吧~也許你也能擁有這樣的一款呢？！
