開篇之前，讓我們來回顧一下傳導發射的定義以及測試原理。傳導發射（Conducted Emission）測試，通常也會(huì )被稱為騷擾電壓測試，只要有電源線的產品都會(huì )涉及到，包括許多直流供電產品，另外，信號/控制線在不少標準中也有傳導發射的要求，通常用騷擾電壓或騷擾電流的限值（兩者有相互轉換關系）來表示，燈具中的插入損耗測試（直接用dB表示）也屬于傳導測試范疇。

下圖為簡易的電壓法傳導發射測試方框圖：


【現象描述】

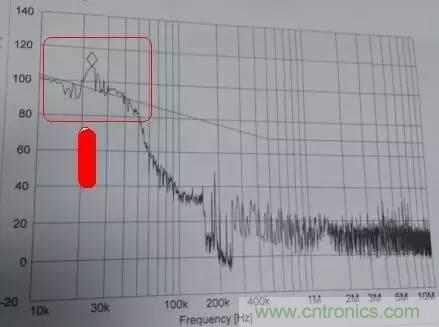

某項目為鐵殼，220V/1000W, 在進行CE102測試中，電源端口測試頻段10KHz~30MHz中23KHz的小包絡(luò )超標，其數據見下圖：


【原因分析】

快速定位：從上圖中，可以看出超標的頻點主要是23KHz，其超標為8dB左右，通過查看原理圖及拆機我們看到，該產品在電源端口已經具備了多級濾波，除了外購濾波器，還特別增加了內置所加的濾波器，一群的Y電容，那為什么還會(huì )超標呢？下圖為一級濾波，而我們手工加的兩級濾波除了沒有差模電感之外，其他都有：


深入分析：通過增加Y電容總體大小為40nF+總體8mH共模電感，傳導發射立馬下降而合格了，但是漏電流超標（5mA限值）；基于漏電流的限制，通過實驗我們發現，其Y電容總值不能超過10nF，因此通過聯合安規與CE測試，最終將濾波參數調整為總體2*4.7nF+100mH，漏電流大小為4.8mA，其最終濾波效果如下：


【整改方案】

考慮到個體差異問題，共模電感量提高20%， 總體Y電容為2*4.7nF，總體共模感量為120mH，共模電感內芯材料由鐵氧體變成了超微晶材料。對于外購的電源濾波器，可以直接去掉了，減少安裝及相關物料費用。

隨便說兩句

電源濾波器的設計需要的考慮的因素為：

1、漏電流；

2、共模電感與Y電容的協同參數；

3、可靠性測試，大器件需點膠固定，如大共模電感,散熱器件等

電壓法傳導測試整改手段主要采用分壓法（共模電感與噪聲源分壓）與短路法（Y電容將電壓與大地短路）
