時序問題

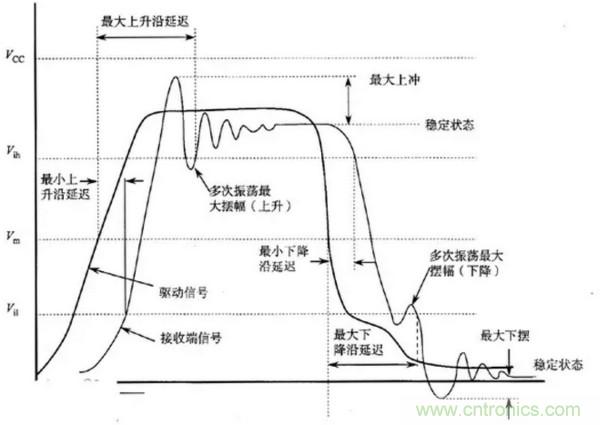

系統中數據的提取通常是由時鐘信號的上升沿 或下降沿觸發，按照一定的節拍進行，數據應該及 時到達接收端并進入穩態。數據的超時延時和數據 的信號畸變都會(huì )造成數據的讀取錯誤。接收端信號 由于出現嚴重的振鈴現象，部分進入非穩定狀態， 會(huì )使數據不能被可靠地提取，造成誤碼問題。



時序分析基本概念



傳輸時間：傳輸時間是指信號在傳輸線上的傳播延時，與線長和信號傳播速度有關。通常我們認為信號在傳輸線的傳輸速度為6000mil/ns，可以根據信號傳輸線的長度得出傳輸時間。



飛行時間（Flight Time）：指信號從驅動端傳輸到接收端，并達到一定的電平之間的延時，和傳輸延遲和上升時間有關。



Tco：Tco是指器件的輸入時鐘邊緣觸發有效到輸出信號有效的時間差，這是信號在器件內部的所有延遲總和。



建立時間：指的是接收端能夠正確地鎖存數據，在時鐘邊沿來導之前應該保持穩定的最小時間，它表示數據有效必須先于時鐘有效的最小時間。



保持時間：為了成功的鎖存一個信號到接收端，器件必須要求數據信號在被時鐘沿觸發后繼續保持一段時間，以確保數據被正確的操作。這個最小的時間就是我們說的保持時間。



時鐘抖動（Jitter）：時鐘抖動是指時鐘觸發沿的隨機誤差，時鐘抖動通常指時鐘周期在周期與周期之間的變化。這個誤差是由時鐘發生器內部產生的，和后期布線沒有關系。



時鐘偏移（Skew）：是指由同樣的時鐘產生的多個子時鐘信號之間的延時差異。



采樣窗口：指我們通過示波器觀察到的信號的波形。



同步時鐘系統 時序設計——DDR為例



 DDR布線在PCB設計中占有舉足輕重的地位，設計成功的關鍵就是要保證系統有充足的時序裕量。要保證系統的時序，線長匹配又是一個重要的環節。我們來回顧一下，DDR布線，線長匹配的基本原則是：地址，控制/命令信號與時鐘做等長。數據信號與DQS做等長。為啥要做等長？大家會(huì )說是要讓同組信號同時到達接收端，好讓接收芯片能夠同時處理這些信號。那么，時鐘信號和地址同時到達接收端，波形的對應關系是什么樣的呢？我們通過仿真來看一下具體波形。



建立如下通道，分別模擬DDR3的地址信號與時鐘信號。



圖1 地址/時鐘仿真示意圖



為方便計算，我們假設DDR的時鐘頻率為500MHz，這樣對應的地址信號的速率就應該是500Mbps，這里大家應該明白，雖然DDR是雙倍速率，但對于地址/控制信號來說，依然是單倍速率的。下面來看看波形，在地址與時鐘完全等長的情況下，地址與數據端的接收波形如下圖2，紅色代表地址信號，綠色代表時鐘信號。



圖2 時鐘信號與地址信號波形



上面的波形我們似乎看不出時鐘與地址之間的時序關系是什么樣的，我們把它放在一個眼圖中，時序關系就很明確了。這里粗略的計算下建立時間與保持時間。如下圖



圖3 時鐘信號與地址信號波形

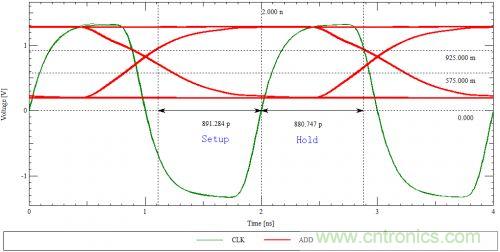

由上圖3.我們可以知道，該地址信號的建立時間大約為891ps，保持時間為881ps。這是在時鐘與地址信號完全等長情況下的波形。如果地址與時鐘不等長，信號又是什么樣的呢？仿真中，我們讓地址線比時鐘線慢200ps，得到的與眼圖如下：



圖4 時鐘信號與地址信號波形



由上圖可知，在地址信號比時鐘信號長的情況下，保持時間為684ps，建立越為1.1ns?？梢?jiàn)，相對于地址線與時鐘線等長來說，地址線比時鐘線長會(huì )使地址信號的建立時間更短。同理，如果時鐘線比地址線長，則建立時間會(huì )變長，而保持時間會(huì )變短。那么雙倍速率的數據信號又是怎樣的？下面通過具體的仿真實例來看一下。



圖5 DQ 與 DQS仿真示意



仿真通道如上圖所示，驅動端和接收端為某芯片公司的IBIS模型，仿真波形如下：



圖6 DQ與DQS仿真波形



我們將DQS和DQ信號同時生成眼圖，在一個窗口下觀測，結果如下：



圖7 DQ與DQS眼圖



如上圖所示，大家可能發現了，如果按照原始對應關系，數據信號的邊沿和時鐘信號的邊沿是對齊的，如果是這樣，時鐘信號怎樣完成對數據信號的采樣呢？實際上并不是這樣的。以上仿真只是簡單的將兩波形放在了一起，因為DQ和DQS的傳輸通道長度是一樣的，所以他們的邊沿是對齊的。實際工作的時候，主控芯片會(huì )有一個調節機制。一般數據信號會(huì )比DQS提前四分之一周期被釋放出來，實際上，在顆粒端接收到的波形對應關系應該是這樣的：



圖8 平移后的眼圖



通過主控芯片的調節之后，DQS的邊沿就和DQ信號位的中心對齊了，這樣就能保證數據在傳輸到接收端有足夠的建立時間與保持時間。和上面分析時鐘與地址信號一樣，如果DQ與DQS之間等長做的不好，DQS的時鐘邊沿就不會(huì )保持在DQ的中間位置，這樣建立時間或者保持時間的裕量就會(huì )變小。先簡單的來看一張圖



圖9 延時偏差對時序的影響

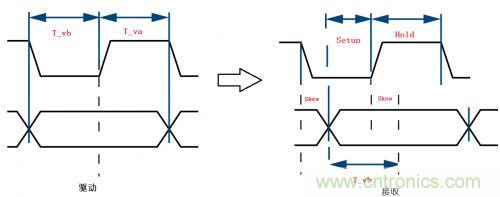

上圖中，T_vb與T_va表示的是主控芯片在輸出數據時時鐘與數據之間的時序參數。在理想情況下，時鐘邊沿和數據電平的中心是對齊的，由于時鐘和數據傳輸通道不等長，使得時鐘邊沿沒有和數據脈沖的中間位置對其，使得建立時間的裕量變小。在理解了這些基礎問題之后，我們需要做的就是將這些時間參數轉化為線長。



下面我們通過具體實例來看看時序的計算，下圖是Freescale MPC8572 DDR主控芯片手冊，這張圖片定義了從芯片出來的時候，DQS與DQ之間的相位關系。



圖10 MPC8572時序圖

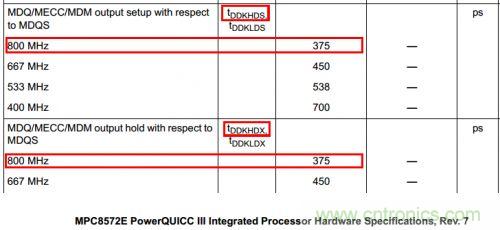

圖11 MPC8572時序參數

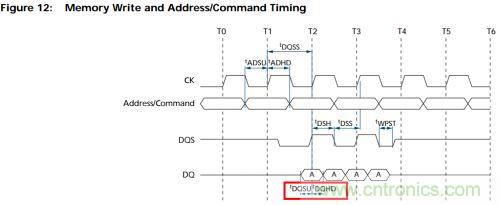

顆粒端為美光DDR，該芯片的時序圖以及時序參數如下圖所示，這張圖片則定義了顆粒端芯片識別信號所需要的建立時間與保持時間。



圖12 DDR顆粒時序圖以及時序參數



我們用T_pcbskew來表示DQ與DQS之間的延時偏差，如果想要得到足夠的時序裕量，則延時偏差要滿足以下關系：



T_pcbskew《T_vb-T_setup



T_pcbskew》T_hold-T_va



代入數據，有：



T_vb-T_setup=375-215=160ps



T_hold-T_va=-160ps



這樣，如果傳輸線的速度按照6mil/ps來計算，T_pcbskew為+/-960mil。大家會(huì )發現裕量很大，當然這只是最理想情況，沒有考慮時鐘抖動以及數據信號的抖動，以及串擾、碼間干擾帶來的影響，如果把這些因素都考慮進來，留給我們布線偏差的裕量就比較小了。



綜上所述，時序控制的目的就是要保證數據在接收端有充足的建立時間與保持時間



眼圖



眼圖(EYE Diagram)介紹



所謂眼圖簡單的說就是把一連串接收端接收到的脈沖信號(000,001,010,011, 100, 101,110,111)同時疊加在高速示波器上以形成眼圖，如下圖所示：



圖1



若在眼圖中加入一個多邊形以標識信號真正存在的區域，即所謂的眼圖模板測試(Eye Mask)。因為眼圖模板測試可在一次量測中，計算出測試信號波形的上升時間、下降時間、噪聲與抖動(Jitter)等，形成一套系統化的測量方法，因此眼圖已被多個協會(huì )(SATA, SAS, PCIE, USB, Ethernet等幾乎所有的高速總線協會(huì ))采用來規范各種通信互連系統的標準測試項目。



圖 2



眼圖的特性是累加了一連串的脈沖時序，因此它具有測量信號重復性的作用。圖1的眼圖可以呈現許多信息；假如整個互連通信系統無任何噪聲時，眼圖上的軌跡應為同一條直線。當噪聲越大時，信號變動程度也越大，在垂直方向之疊合軌跡也越粗，誤碼率也將增加。如下圖所示：



圖3



眼圖的水平方向為時間軸，代表信號到達的時間，抖動將造成水平方向上軌跡變粗。眼圖的左右邊沿可以測量出信號的上升時間和下降時間。眼圖形狀類似于眼睛，當眼睛張的越大時，傳輸質量越佳?；旧先粞蹐D的形狀呈現【瞇瞇眼】形狀時，表示信號質量極非常差。如下圖所示：



圖4



在信號量測中，眼圖的形成正如上所述：由多個差分信號運算所累加而成。以SATA為例，其原理大致如下：



首先SATA 的信號pin角，大致上可分為T(mén)X+、TX-、RX+與RX-；由于SATA、SAS、PCI Express這類總線都是以差分信號來取代傳統的單端信號傳輸，TX 為發送端，RX為接收端，而+、-則為差分的成對信號。參考圖5(A)與圖5(B)的信號波形圖（以TX 為例），當信號傳遞時，即使因外界的噪聲干擾，也不用擔心信號會(huì )有誤判的情形發生，因為差分信號的傳輸機制會(huì )將TX+與TX-作相減的運算，如圖5(C)所示，如果有噪聲，也不會(huì )傳遞到芯片內部，這樣就不會(huì )影響到正常的信號傳遞，從而提高噪聲容忍度。



圖5



而示波器在測量眼圖信號時，透過自觸發點之后，將TX+ - TX-的信號累加至示波器上,如下圖所示，即獲得了眼圖。



圖 6



很多人在稱贊美女的時候，經常會(huì )用【明眸皓齒】、【蜂腰美人】或【水蛇腰】來形容。其實在評判眼圖的質量時，這個標準也蠻適用的。這其實就可以當作檢查眼圖是否完美的兩個重要準則：



    ■【明眸皓齒】：眼睛要大，如果配合上有眼圖模板的話，那么以眼圖模板當作瞳孔，則眼白（Margin）就必須要夠多。

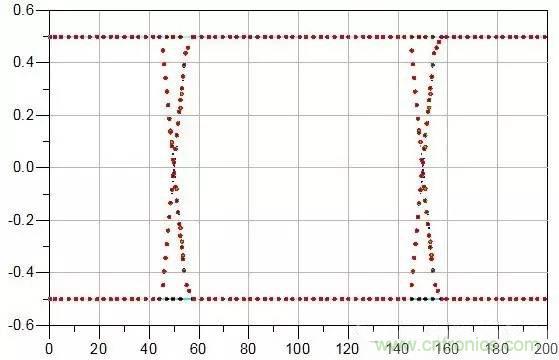

    ■【蜂腰美人】：如圖7紅綠色圓圈中交叉的部分，必須要越小越好，最好是一個點，就像蜂腰美人一樣，比較瘦小，因為這里代表的是抖動，如果太大就會(huì )造成誤碼率增加。抖動越小則代表信號質量越好，發生誤碼的機率越低。



圖 7

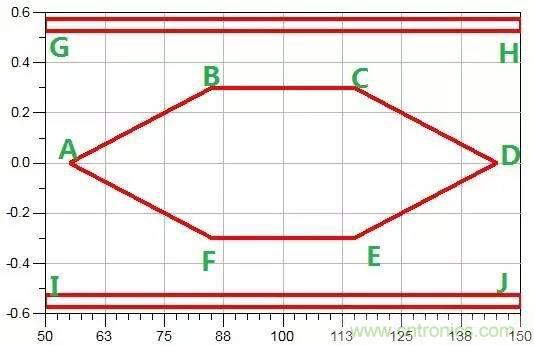

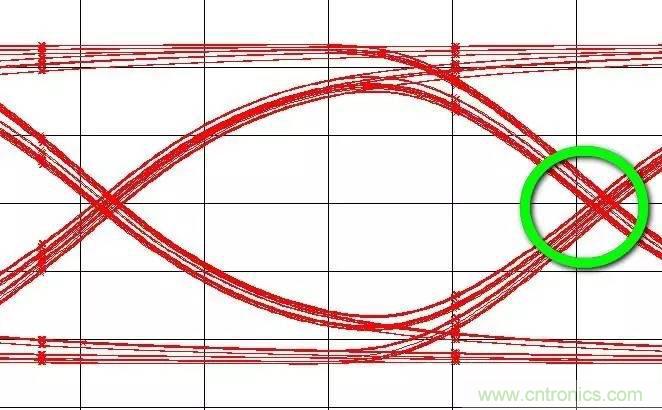

前面講到了眼圖模板，眼圖的測試主要是用來檢測高速串行傳輸的信號質量，不論是SATA、PCI Express還是USB，標準都有提供眼圖模板的標準給工程師作為眼圖的測量準則。如圖8所示，是USB2.0 TX的眼圖模板，所謂的眼圖模板主要是用在判斷眼圖是否符合規范的要求，圖8中ABCDEF6點所圍成的六邊形紅色區域以及GH以上、IJ一下區域代表所謂的【禁止區域】,如果眼圖有任何信號波形位進入這些紅色區域，則表示信號傳輸不滿足協議規范的要求(如圖9綠色圓圈處)。



圖 8



圖 9



眼圖的判斷



以上說了那么多，現在就來看看眼圖到底如何來判斷。



首先，看是否【明眸】。眼圖是否夠大？是否有進入內模板？是否有超過上下限。



其次，看是都【蜂腰】。眼圖交叉點的部分，是否達到夠細？是否達到最小協議規范中抖動的要求？



以上兩點需要同時滿足，才能說明眼圖符合設計要求。



歷史參考文檔：



薛定諤貓 與  建立保持時間

為什么會(huì )有建立時間（Setup Time）和保持時間（Hold Time）？

亞穩態概述

亞穩態分析





信號完整性設計方法



嚴格控制關鍵信號的 PCB 走線長度



信號完整性問題主要是 PCB 走線過長造成的。 如果在設計前期，我們能夠找出關鍵信號，并對走線長度進行控制，就可以有效地抑制信號反射，保證信號質量。所以我們需要研究器件的數據手冊， 確定信號最快上升與下降時間，估算臨界走線長度， 對于時鐘、高速數據流信號尤其要注意長度控制。



高速信號 PCB布線技巧



三種特殊走線技巧



合理規劃走線的拓撲結構



走線的拓撲結構是指一根走線的布線順序及布 線結構，如菊花鏈和星形分布等。同時，需要采用 合適的匹配方式，如源端匹配、終端匹配等。我們 需要了解電路的設計原理，驅動順序與信號本身特 點，采用合適的拓撲與匹配方式。


高速信號走線規則



有效控制 PCB 特征阻抗



在多層線路板中，信號完整性性能良好的關鍵 是使它的特性阻抗在整條線路中保持恒定。目標是 使所有線路的特性阻抗滿足一個規定值，通常在 25 歐姆和 70 歐姆之間。所以在設計時，就需要對 PCB 走線特征阻抗進行計算，確定合理的走線寬度與其 它設計參數；在 PCB 加工時，表明阻抗要求；PCB 加工后，需要采用儀器對特征阻抗進行驗證。


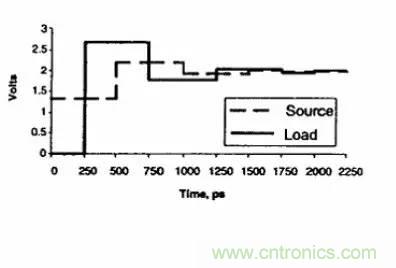

阻抗不匹配，信號反射疊加的過程



阻抗控制的走線細節舉例



特征阻抗那點事



設計仿真技術



在 PCB 設計過程中，采用軟件進行仿真。在系 統設計時，對模塊布置進行仿真；在單板布局時， 可以進行前仿真，確定器件布局；在走線時，進行 后仿真，保證走線質量。通過仿真，事先可以預測 到信號的設計質量，及時調整設計策略，預先預防， 而不是事后補救。



其它可采用技術



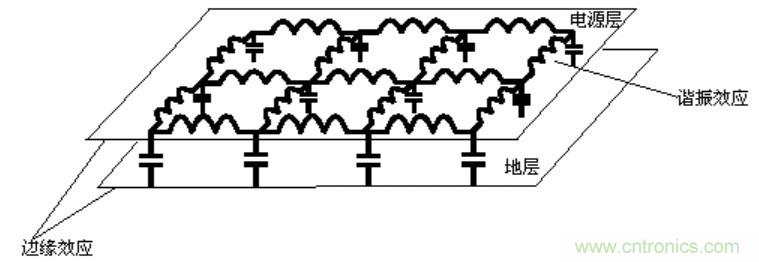

在設計時，需要從電路設計、布局、布線、電源系統等方面進行考慮。如在電路設計時，合理選 擇驅動器件，盡量采用同步設計，避免異步設計， 高速信號采用差分信號，為集成電路芯片添加去耦 電容；布局時，注意數字與模擬信號分開，合理設 計單板的疊層，器件按照速度合理布局；布線時，注意少打過孔，布線遵循 3W 原則；電源設計時， 注意低阻抗連接，層疊遵循 20H 原則等。

3W原則



布局基本要領



高速信號 PCB布線技巧





推薦閱讀：
