【導讀】HART(可尋址遠程傳感器高速通道)是在智能現場設備與控制或監控系統(如PLC和DCS系統)之間通過模擬線纜收發數字信息的全球標準。通過雙向HART通信，可以訪問現場控制器和主機控制器(其范圍從手持式設備到設備控制器或資產管理系統)之間的額外信息。幸運的是，這種雙向數字信息利用的是現有的4 mA至20 mA網絡(luò )，可以在現有的基礎設施上輕松部署(見圖1)。

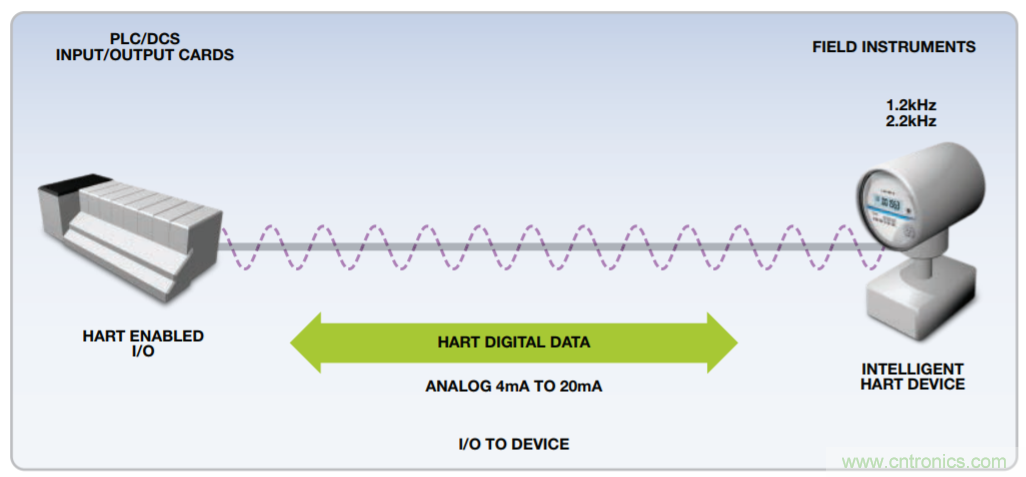

圖1. 兩個通信通道。
成功實現HART的關鍵是在嘈雜、惡劣的工業環境中對HART通信信號進行精確編碼和解碼的能力，并獲得HART通信基金會(huì )對該系統的認證注冊。ADI利用AD5421(一款16位環路供電型4 mA至20 mA DAC)和AD5700(HART、FSK調制解調器)開發了一款支持HART的全功能型智能發射器參考演示。該電路(見圖2)已通過兼容性測試和驗證，并注冊為HART通信基金會(huì )認證的HART解決方案。注冊表明，由AD5421和AD5700構成的這款ADI解決方案符合HART物理層協議，因而是一種通過驗證的有效解決方案。ADI的工業轉換器產品組合還包括AD5422系列，這是行業基準解決方案，非常適合4線發射器應用，新型AD5755則是一款采用創(chuàng )新動態功率控制技術的16位四通道DAC)，主要針對多通道I/O應用。

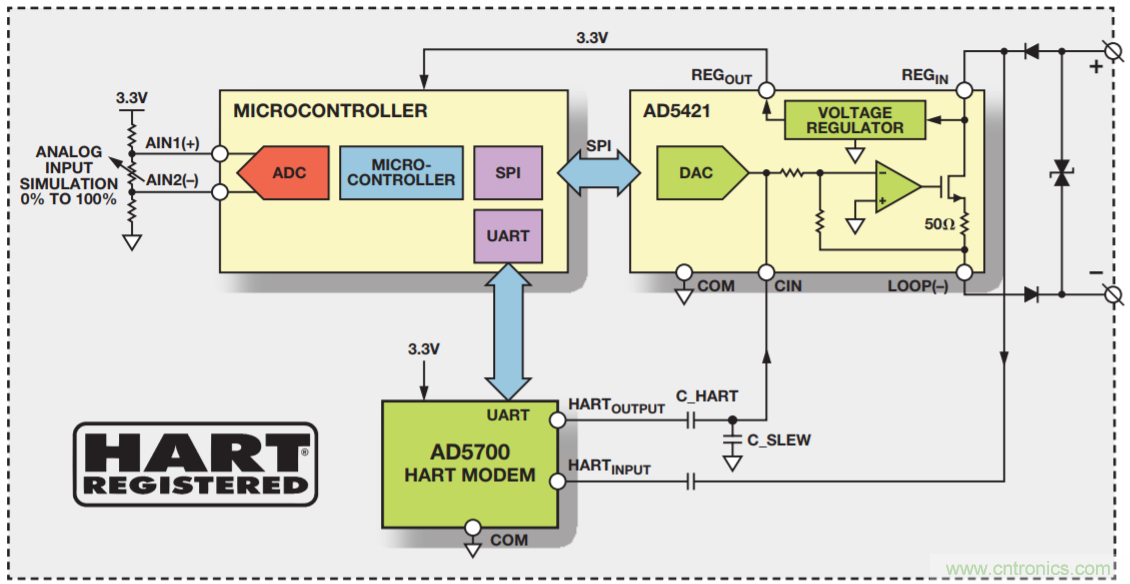

圖2. 智能發射器演示。
這些工業DAC系列和AD5700 HART調制解調器采用特別設計，可以有效解決HART與4 mA至20 mA通信相融的難題。它們采用單引腳設計，可以方便地將HART信號耦合到轉換器之中，從而將HART脈沖疊加到預編程的4 mA至20 mA輸出上。ADI支持HART的4 mA至20 mA DAC與新型AD5700 HART調制解調器有機結合，極大地簡化了支持HART的系統設計，增強了可靠性，同時還降低了PCB的整體尺寸和成本。憑借可以無縫匹配的元件，ADI為支持HART的4 mA至20 mA環路提供了完整的信號鏈。通過選擇AD5700和與之配套的ADI工業轉換器，無論是現場設備還是I/O卡，您都可以放心，您的解決方案將符合HART協議。
