【導讀】在優化數據采集(DAQ)系統時，設計人員必須仔細考慮電源對高精度性能的影響。電源電路中通常都包含低壓差線性穩壓器和DC-DC開關模式轉換器的組合。開關模式轉換器的一個缺點是：它們會(huì )產生輸出紋波。雖然紋波幅度相對較低，但它們會(huì )耦合到模擬信號路徑的關鍵元件中，可能會(huì )破壞測量和降低性能。電源元件通常必須具備極低的噪聲，并且在PCB的多個位置進行充分的電源去耦，以防止信號鏈的性能下降。
電源電壓抑制比(PSRR)是衡量系統抑制電源噪聲和干擾能力的量化指標。隨著DAQ解決方案通過系統級封裝(SiP)技術發展成為更完整的信號鏈解決方案，可將電源去耦和精密信號鏈封裝在一起，以提高整個系統的PSRR。
PSRR定義
電源電壓抑制比也稱為電源紋波抑制，實質上是電源電壓變化與輸出電壓的比值，用dB表示。
以下公式定義了如何計算PSRR (A2V為電壓增益）。
PSRR是一個重要的參數，用于量化電路對電源噪聲和擾動的敏感度及其對電路輸出的影響。通常在較寬的頻率范圍（直流到數MHz）內測量，PSRR會(huì )隨頻率升高而降低。
系統設計人員經常在電路的電源節點中添加解耦電容，以減少可能耦合到敏感元件中的噪音和毛刺。對于放大器，將0.1 µF陶瓷電容放置在盡量靠近電源引腳的位置，以減少高頻耦合。此外，為了提供低頻解耦，可并聯連接較大的10 μF鉭電容，一般將其放置在更靠近電源的位置。
PSRR推動因素
一些系統設計人員不愿使用高功耗、低噪聲功率轉換元件，其中一個原因是他們希望獲得高功效比。電池供電的DAQ系統就是這種要求以低功耗獲取高性能的應用，因此需要設計對電源噪聲不敏感的DAQ系統。
現代設備通常包含多個由同一電池供電的系統。在一定條件下，如果一個系統或設備的功耗增加，那么電池電壓，以及由該電池供電的其他設備的電源電壓都可能發生變化。由于這些原因，在設計系統的電池管理電路時，dc PSRR參數非常重要。設計人員可以根據系統的靈敏度，使用LDO穩壓器來幫助消除壓降。在電池供電系統中，如果需要紋波觸發降壓、升壓或反相穩壓器，則AC PSRR也是一個重要參數。
對于工業應用，系統噪聲是關鍵指標。例如，附近設備的電磁干擾(EMI)會(huì )與電源耦合，導致出現噪聲雜散和其他誤差。為了幫助最大限度減少這些噪聲雜散，使用解耦電容和合適的PCB設計技術（例如接地、屏蔽，以及正確放置元件）非常重要。
圖1展示典型的精密數據采集系統信號鏈。各個元件都不同程度地受電源噪聲的影響。添加合適的解耦電容，可以提高圖1所示的信號鏈各元件在更高頻率下的PSRR性能。

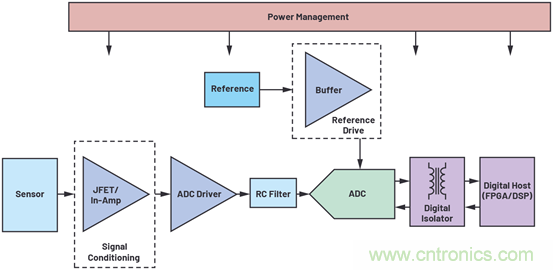

圖1.典型的精密數據采集信號鏈。
ADI公司的信號鏈µModule®數據采集解決方案可以幫助解決一些電源設計難題，例如優化線路布局、添加解耦電容，以及在某些情況下，添加電源管理元件，例如LDO穩壓器。ADAQ4003是一款µModule數據采集解決方案，所有電源都包含解耦電容，以降低其對擾動的敏感度。 ADAQ7980/ADAQ7988µModule數據采集系統包括解耦電容和一個LDO穩壓器。 集成式LDO穩壓器可以進一步簡化設計——系統設計人員只需提供一個干凈電源為µModule器件供電，如果需要，還可以旁路LDO穩壓器。
當前測試分立元件PSRR的方法
分立元件PSRR測試是特性表征計劃中的常見組成部分，它采用一套完善的標準和方法進行。分立元件PSRR測試通常在沒有任何外部電源去耦電容的情況下進行，以揭示供電軌上的大量噪聲對性能的直接影響。
通常，可以使用函數發生器和示波器，或者使用網絡(luò )分析儀，通過向直流電源電壓注入不同的頻率，并測量DUT輸出的擾動量來確定放大器的PSRR特性。
圖2.分立式PSRR測試電路示例。
對分立器件執行ac PSRR測試需要將交流信號注入直流電源電壓，并測量相對于電源激勵的輸出干擾。例如，在100 kHz頻率下，ADA4945的PSRR為115 dB。這意味著電源上1 VPEAK, 100 kHz的交流干擾表現為器件輸出端約1.79 µVPEAK的電壓信號。

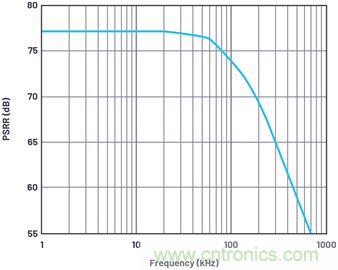

圖3.ADA4945全差分ADC驅動器的PSRR與頻率的關系。
測試ADC的PSRR性能與測試放大器類似，但它不是測試電壓輸出，而是數字碼輸出。對于ac PSRR，ADC的PSRR是該頻率下ADC輸出功率與該頻率下施加于A(yíng)DC VDD電源的200 mV p-p正弦波功率的比值。圖4和圖5分別顯示SAR ADC的測試配置和得到的典型響應。
對于dc PSRR測試，誤差是由于電源電壓偏離標稱值而引起的滿量程轉換點的最大變化。
圖4.單端ADC ac PSRR測試電路。

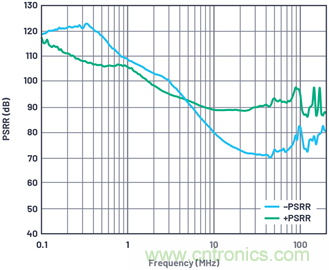

圖5.ADC ac PSRR響應。
測試SiP以確定PSRR的挑戰在于：它們包含多個高達30 µF的內部旁路電容，且大部分信號發生器和網絡(luò )分析儀需要竭力在更高頻率下驅動如此大的電容負載。
如何確定信號鏈µModule解決方案的PSRR特性
確定信號鏈µModule解決方案的PSRR特性時，使用的測試方法基本上與測試放大器時使用的方法相同。在直流電源電壓上疊加一個交流信號，然后測量電源激勵和µModule輸出之間的關系。但是，受內部電源解耦電容影響，在電源的輸入頻率增加時，也需要信號源提供更高的電流驅動能力。內部電容確實可以提高對ac PSRR的抗干擾能力，但該測試旨在考慮最糟糕的情況。
信號鏈µModule解決方案可用于各種應用，所以在最終應用中，必須和測試分立元件一樣測試SiP的PSRR。雖然包含多個分立元件，但很難預測整個系統會(huì )如何響應交流電源激勵。
從特性表征角度來看，要正確測試PSRR，首要考慮因素包括內部旁路電容和合適的評估板設計（本文的“評估板開發設計考量”一節會(huì )進一步介紹評估板設計）。任何內部旁路電容都會(huì )提高信號鏈µModule解決方案的ac PSRR，但這種電容也會(huì )影響執行測試的方式。
如前所述，信號發生器不具備驅動較大電容負載的能力。例如，如果信號鏈µModule解決方案的主電源上總共有3 µF內部旁路電容，并且PSRR測試需要最高10 MHz頻率和50 mV p-p振幅。根據這些條件，生成正弦波的信號發生器需要能夠驅動約4.71 A電流，并且具有足夠帶寬來處理10 MHz信號。這是基于解耦電容在10 MHz時的電阻得出。
要提供足夠電流，可以使用高功率放大器（例如ADA4870）來提供額外的源電流能力。此設置假設使用的函數發生器可以提供偏置DUT所需的直流電壓。如果不是這種情況，可以使用偏置器來隔離直流和交流信號路徑，或者可以從給定的信號發生器獲取可用的直流偏置，以滿足其他所需的輸出要求。
圖6.使用ADA4870的PSRR設置框圖。
ADA4870評估板具備SMA輸入和SMA輸出，因此能夠提供一種相對簡單的方法來連接評估板和信號發生器。
評估板開發設計考量
設計也可用于實施PSRR測試的評估板并不等于要大幅變更設計。牢記以下幾點：
● 對于要實施PSRR測試的每個電源，需提供一個通過SMA驅動的選項，以保持信號源信號的完整性。
● 注意減少從SMA輸入到DUT上相關電源層這一路徑中的任何寄生電感和電容。任何寄生電容或電感都可能在相關頻率產生干擾諧振。
● 對于每個電源，確保其相關電源層是整體，也就是說，不會(huì )被無源元件和多個層分成多個部分。例如，一個電流檢測電阻不應橫跨兩個電源層（如圖7所示）。此外，盡量減少電源跨層的次數，避免通孔產生寄生電感，如圖8中的高頻模型所示。圖7所示的電阻可用于電流檢測，但在這種情況下，它們?yōu)? Ω。圖9顯示更好的PCB電源層布線，圖10則顯示高頻等效模型。

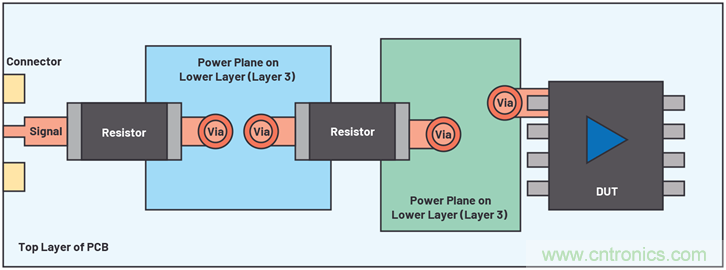

圖7.不良的電源層連接設計示例。/figcaption>

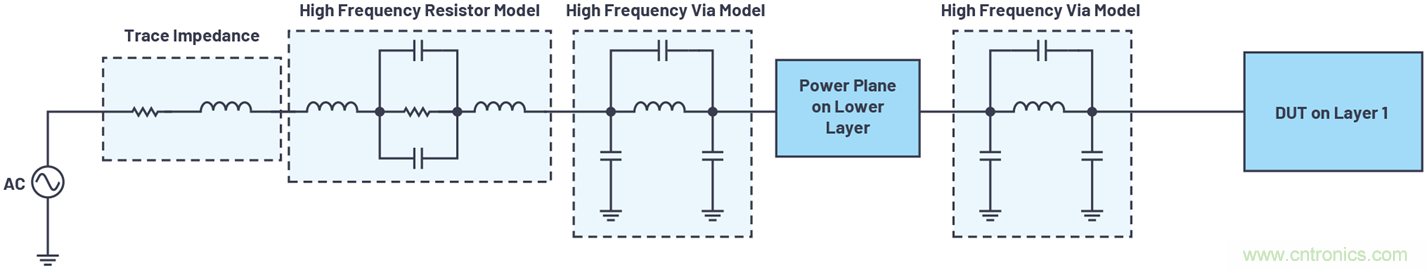

圖8.圖7的高頻等效原理圖。
圖9.優化PCB電源層布線：更優性能。
圖10.圖9的高頻等效原理圖。
必須在沒有DUT的情況下測試評估板，以確保相關頻率范圍內沒有任何干擾諧振。如果存在諧振，應在數據處理期間加以解決。對于每個頻率，都要通過示波器驗證電源信號是否符合預期，不要相信信號發生器上的撥盤。
測試設置
如前所述，受測信號鏈µModule解決方案的電源必須能夠提供額定直流偏置，以便在最大輸入頻率下為DUT供電，為交流激勵提供足夠電流。要在圖中所示的設置中實現這一目標，需結合使用ADA4870評估板（同相增益為2）和AD3256函數發生器。
圖11顯示自定義的ADA4870功率放大器評估板和ADA4355評估板。
圖11.用于執行PSRR測試的ADA4355評估板和ADA4870評估板。
圖12中所示的數據是通過捕捉每個輸入頻率下的數據并查看每個頻率下FFT (dBFS)的功率而生成的?？梢允褂霉?求解該頻率下的電壓電平：
利用得出的 VOUT_PSRR來計算PSRR：
圖12.ADA4355 PSRR測試結果。
結論
ADI公司的信號鏈µModule解決方案集成了信號調理、電源產生和無源內部元件。這些一體化系統級封裝設計有助于客戶在極小的PCB尺寸空間內快速實現符合市場需求的預期性能。雖然信號鏈µModule解決方案簡單易用，但必須進行適當的測試。盡管可以采用PSRR標準測試方法，但由于標準設備本身的限制，通常需要額外的電流驅動能力。
參考電路
“運算放大器電源電壓抑制比(PSRR)與電源電壓。”（ADI公司，2009年）
Reeder, Rob。“高速ADC的電源設計，” ADI公司，2012年2月。
Morita, Glenn。 “理解低壓差穩壓器(LDO)概念，實現系統優化設計。” 模擬對話,第48卷第12期，2014年12月。
Walsh, Alan。“在功率敏感型應用中利用高效率、超低功耗開關穩壓器為精密SAR ADC供電。” ADI公司，2016年3月。
