【導讀】有很多應用都可通過多相位電源獲得優勢，例如 ASIC 或處理器的內核電源、汽車音響電源或者服務器的存儲器應用等。幾乎任何電源都可充分發揮多相位方案的優勢。多相位電源優勢包括熱性能、尺寸、輸出紋波以及瞬態響應等。該方案適用于簡單的降壓轉換器、升壓轉換器以及諸如有源鉗位正向或反向轉換器等更復雜設計。
相關文章：多相位降壓轉換器的優勢
電源與傳導損耗有關的熱性能與電流平方成正比。使用多相位方法可減少這些損耗。例如使用雙相位，與傳導損耗有關的電源可減半。
● 單相位傳導損耗 =
● 雙相位傳導損耗 =
● 四相位傳導損耗 =
傳導損耗只是電源總體損耗的一部分，但在較大電流下這些損耗會(huì )非常顯著。
通過采用多相位方案縮小電源尺寸。盡管需要使用更多組件，但組件的尺寸一般比較小。磁組件會(huì )占據絕大多數電源空間，盡管需要更多元件，但整體體積還是會(huì )縮小。尺寸因素不僅與真正的大電流電源有關，有時較低電流的設計也會(huì )受益，可縮小尺寸。
多相位方案的最大優勢之一是紋波電流消除。該紋波電流消除有利于輸入輸出電容器。下圖是紋波電流消除如何降低輸入或輸出電容器中均方根電流的實例。

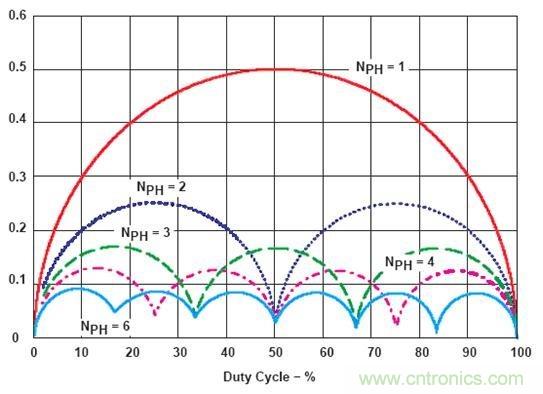

圖 1：降壓輸入電容器，升壓輸出電容器

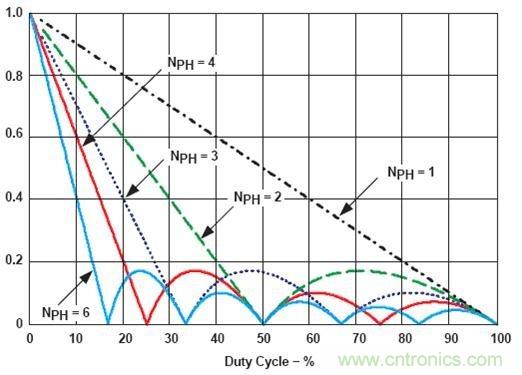

圖 2：降壓輸出電容器，升壓輸入電容器
圖 1 圖 2 經過規范化，可顯示在不同相位及占空比數量下，均方根電流的降低情況。圖 1 針對降壓轉換器中的輸入電容器或升壓轉換器中的輸出電容器。圖 2 針對降壓轉換器中的輸出電容器或升壓轉換器中的輸入電容器。
可使用多個功率級提高電源的瞬態響應。提高的主要原因是能夠降低磁電感，使電流升高更快。更小的磁器件會(huì )導致更大的紋波電流，但由于紋波電流消除的原因，紋波性能可保持不變。此外，更小的磁組件還有助于增大轉換器帶寬。
要說明多相位轉換器的優勢，必須涉及以下電源規范：
● Vin = 12V
● Vout = 1V
● Iout = 40A
● 輸出紋波頻率 = 500KHz

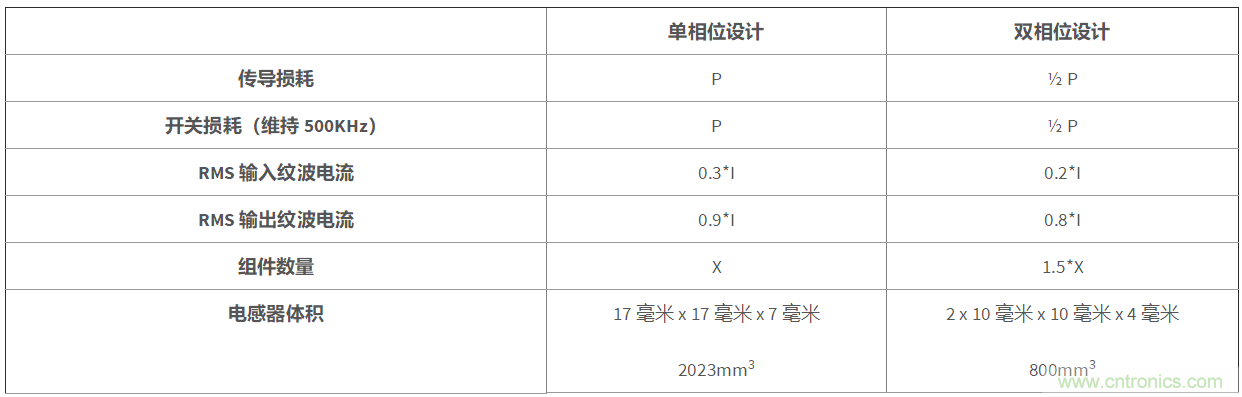

單相位設計與雙相位設計的對比
總之，與單相位方案相比，多相位電源可提供許多優勢。使用多相位方案，熱性能、輸入輸出紋波電流、尺寸以及瞬態響應都可得到改善，唯一的不足是設計稍微有些復雜，比傳統單相位方案的組件數量要多。好消息是我們可采用德州儀器 (TI) 專門針對多相位設計方案設計的控制器、通過以下經過測試的 PowerLab 設計方案簡化多相位電源設計。
多相位降壓轉換器電源設計：
● PMP2277 — 使用 TPS40180 實現 3 相位 60A 同步電源
● PMP3054 — 使用 TPS40140 實現 4 相位 80A 同步電源
● PMP5621 — 使用 TPS40140 和 CSD87350 實現 4 相位 80A 同步電源
● PMP7328 — 使用 TPS40422 和 CSD87350 實現雙相位 60A 同步 PMBUS 電源
多相位升壓轉換器電源設計：
● PMP2445 — 使用 TPS40090 為汽車音響應用實現 300W 4 相位升壓
● PMP4538 — 使用 TPS40090 為汽車音響應用實現 500W 4 相位升壓
● PMP7850 — 使用 LM5122 實現雙相位同步升壓
