【導讀】發光二極管（LED）比白熾燈、緊湊型熒光燈（CFL）或鹵素燈具有更多優點。我們可以回顧一下，這些優勢包括流明/瓦更高、壽命更長、震動不敏感、瞬時接通、調光、顯色性良好和極靈活的總體燈形。
工廠中傳統的堆棧指示燈、塔燈或指示燈過去為每種顏色配備一個獨立的燈（圖1）。這些燈可輕松替換為帶彩色外殼的白色LED燈或帶白色外殼的紅色、琥珀色 - 或綠色LED燈。

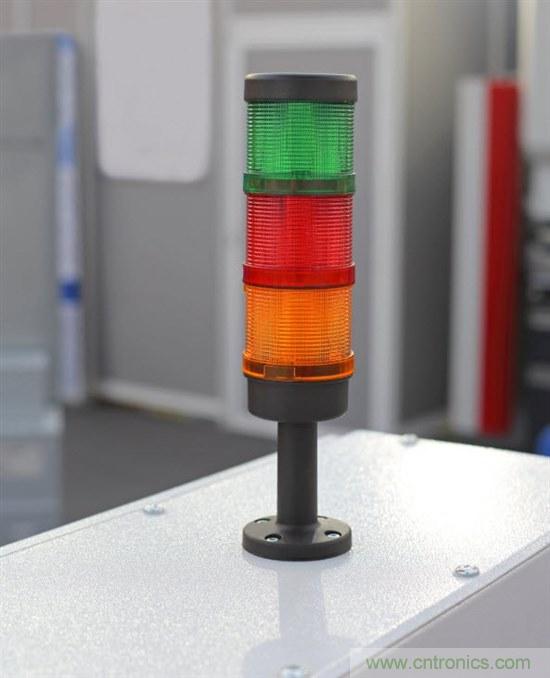

圖1：工業堆棧指示燈
表1列出了工業堆棧指示燈的標準化顏色編碼指示生產設備或過程的狀態。

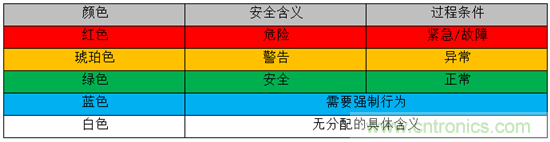

表1：國際通用的IEC 60073顏色
工業自動化參考設計的TI Designs RGB LED信號塔（TIDA-00979）讓您以智能和極其靈活的方式指示工藝和制造設備。除表1所示的標準化顏色編碼外，您可在任何時間定義任何其他顏色。此外，亮度控制、閃光燈或電平指示也很容易實現。
除種類不同的燈的通用開關控制外，參考設計的控制方案可為全面智能的工廠建立聯系，如IO-Link標準和無線控制。
參考設計使用了兩種不同的印刷電路板（PCB）：功率和控制印刷電路板（圖2）和一個LED控制電路板（圖3）。LMZ35003 DC / DC轉換器模塊具有24V的額定輸入電壓，其在LED控制板上為三個串聯LED產生（具有高效率）所需的12V電壓。MSP430™控制器將通過SPI設置TLC5971 LED驅動器的不同模式。12通道LED控制器可獨立設置LED電流（最大60mA /通道）和亮度。
圖2：電源和控制板

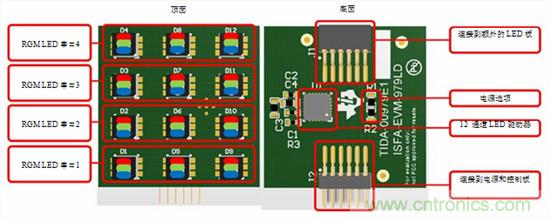

圖3：LED驅動器和紅/綠/藍LED
它通過高功率DC / DC轉換器可在一個和五個LED電路板之間或甚至更多的段之間實現控制。憑借這樣一種靈活方式，您可實現多種不同款式和顏色（圖4）。

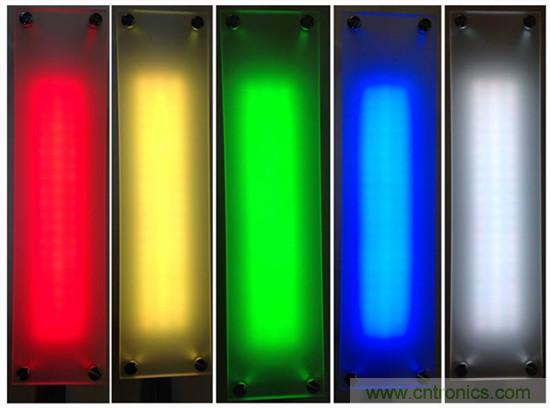

圖4：顯示主色調的樹脂玻璃背后的五個LED段
