熱敏電阻溫度控制風扇，一般簡稱溫控式風扇，不僅適用方便，而且節能，是電風扇的一種未來發展方向。其原因是通過智能溫度控制，使風扇可以感知環境的溫度，以調節風扇的轉速，達到更好的工作效果。其中有個比較重要的元器件就是熱敏電阻，它屬于負溫度系數熱敏電阻，溫度升高，阻值變小，給風扇提供了比較合適的工作電壓。

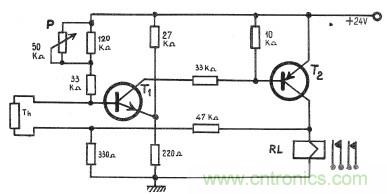

這里介紹的這種電子電路，可用于溫控式風扇或其他設備使用，可以構建一個非常簡單的電子溫控電路 。撕開或關閉受控的溫度設置使用50kohms電位。當溫度超過預設溫度低，T2晶體管進行激活繼電器熱元件(熱敏電阻)，或者如果在繼電器端子連接風扇，電路將關閉風扇。


T1的晶體管必須是NPN型BCY58類型(或類似)和T2的晶體管必須是 PNP型BCY78(或類似)。熱敏電阻器必須安裝在那個地方，需要一個恒定的溫度(溫度控制)。這種電子溫控電路需要使用一個24伏直流電源供電，所以你需要使用一個24伏繼電器。在這個項目中所用的熱敏電阻值5K歐姆。
