【導讀】你是否想過為什么電腦上的USB口可以接鍵盤、鼠標等，而你的手機上的USB卻不可以？是否想過電腦上的USB口可以接多少USB設備？是否想過為啥主板上面的USB口比起前面板的USB口要好用且穩定？是否想過為啥同樣PCIE轉USB的板卡，為啥有的很貴，有的很便宜。

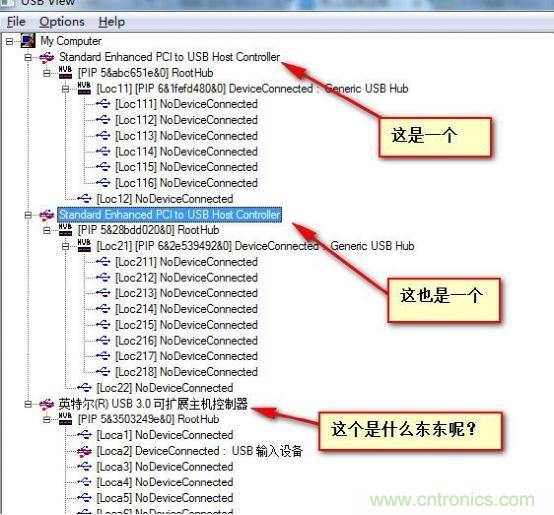

如果都知道，你是否解釋下一下，下面這張圖是啥意思？
首先說 USB口除去物理尺寸，形狀，顏色，款式的區別， 在他的內在也是有極大區別的。
一個USB口可以是以下三種規格中的一種：
1）USB主控制器又叫USB HOST。 可以有控制作用；
2）USB device（slave），就是被控制的；
3）USB OTG就是指既可以做Host口亦可以做device口。
×××××××××××××××××××××××××××××××××××××
USB Host是指驅動過后，板子就可以連接USB接口連接的器件，讀取和裝載數據了，類似PC。USB Device是指驅動過后，板子可以當做一個USB移動設備，通過USB連接到電腦上，類似U盤。
×××××××××××××××
所以說我們的手機上面的USB口屬于 Device。但是我們的手機本質就是電腦，所以以后的趨勢是手機的USB可以像電腦的主機的USB口那樣，自由外接設備。首先對 host controller 展開說明。一個電腦主機上面可以多少個 host controller ？
經過一番搜索，USB控制器有EHCI，UHCI，OHCI，XHCI 等多種，這些是常見的。UHCI，OHCI是USB 1.1的控制器，是用來支持低速設備的（鼠標，鍵盤）；EHCI是USB2.0的控制器，支持高速設備（USB2.0 U盤，移動硬盤等）；XHCI是USB3.0的控制器，支持超高速設備；于Win7原生系統沒有帶有XHCI驅動，因此100系列主板安裝Win7系統會(huì )出現USB鼠標鍵盤失效的情況，而Win8和Win10原生系統由于內置了XHCI驅動。
×××××××××××××××××

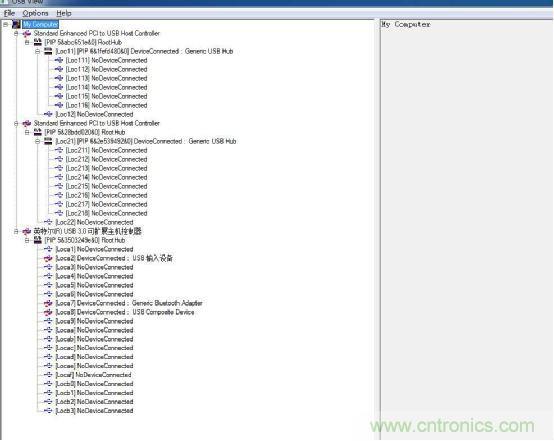

正常來說一臺PC只需要一個host controller就夠了，但是現實中主機似乎不止一個host controller。
然后就是 Root hub。
××××××××××××××××××××××××
所有的usb設備最終都是連接到Root Hub上，或者說所有的根源都是從這里開始的。Root Hub 上可以連接別的設備，可以連接 U盤，可以連接 usb 鼠標，同樣也可以連接另一個hub.所謂 hub，就是用來級連。
但是普通的 hub，它一頭接上級 hub， 另一頭可以有多個口，多個口就可以級連多個設備，也可以只有一個口，一個口的就像我們宿舍里常用的那種延長線。
而 Root Hub 呢？比較特殊，這當然也是一種 usb 設備，但是它屬于一人之下萬人之上的角色，它只屬于被 Host Controller，換言之，通常做芯片的同志們會(huì )把 Host Controller和 Root Hub 集成在一起。特別是PC主機上，
通常你就只能看到接口，看不到 Root Hub，因為它在 Host Controller 的內部。下面這張圖看得很清楚，其中的那個host hub其實就是 root hub.
Root HUB ，是什么？？轉載一篇文章 。
根據usb協議，root hub可以連接127個usb設備吧 ，直接連也是可以的，但是控制設備沒那么多。每個USB Root HUB 會(huì )給每個連接到自己身上的 USB 設備分配 ID，這個ID是 8 位的二進制碼。
所以每個USB Root Hub最多可以連接127可以USB外設。地址編號從0-127.據說現在USB HUB芯片最多可以連接處四個USB口，算是自己要占用一個，另外也就三個可以使用。那些10幾個口HUB ，里面都是用了多個USB 芯片。再者，USB 的級聯層數越多，越不穩定。所以最好減少級聯的層數，增加每層的個數。
