通常，廣泛的工業市場的需求并非像存儲、服務器或通信應用所要求的那么性能導向或復雜。對于所有圍繞工業物聯網(IoT)市場的炒作，我們并不清楚工程師如何利用現有的技術來實現其潛能。在工業市場上可以看見的日益增長的一個例子就是音頻的處理。通過結合音頻處理器的功能和FPGA器件的靈活性，能夠支持許多創(chuàng )新應用。



音頻處理器名副其實是經優化處理聲音的處理器。它通常利用基于A(yíng)RM或RTOS友善的處理器架構，具有數字至模擬轉換器(DAC)等硬件、多個數字麥克風輸入、優化用于聲譜的硬件加速器，以及I2S或 SPI接口。音頻處理器通常與軟件或固件綁定，經設計執行某些回聲消除或降噪功能。



FPGA器件使用基于柵級的架構，適用于并行模式下的信號處理。它還具有內部存儲器、硬件乘法器和累加器，以及充足的I/O靈活性。某些FPGA器件被視為SoC，因為它們具有四核、A級ARM處理器，但是，當FPGA器件與音頻處理器配對使用時，這種級別的性能并非必需。音頻處理器的理想配對是通用而靈活的FPGA器件，或者集成了ARM Cortex-M3等微控制器的FPGA器件。結合音頻處理器和這類FPGA器件，無論是否帶有Cortex-M3，也能夠實現理想的分工，用于獨特的工業通信和控制應用中的許多任務。





在使用兩個麥克風時，音頻處理器能夠執行一項有趣的功能，就是音頻檢測，例如，在音頻處理器中使用合適的固件，該器件便能夠確定與聲音位置相關的角度信息。如果在器件的前部聽到語音或聲音(例如在向北的方向)，這將被處理成“90度”。如果聲音來自東北方向，音頻處理器則輸出“45度”。此外，固件可以在兩個麥克風的前部虛擬一道光束，并忽略光束以外的噪聲源。通過利用FPGA器件，光束可以導引在感興趣的聲音源的方向上。



這類監控攝像頭包括以下主要組件，如圖1所示：







這類智能攝像頭能夠更專注聲音起源處的圖像，FPGA器件還可以用于橋接基于PCIe的高速Wi-Fi 模塊以串行方式傳送這些圖像，或者，它可以觸發某些報警或警示功能。這種方法還可以用于引導攝像頭和監聽麥克風來優化視頻會(huì )議單元的性能。在這種應用中，通過使用波束來監聽誰在發言，音頻處理器用于檢測聲音的來源。波束在FPGA器件的控制之下，將會(huì )轉向發言的人，而不是將攝像頭朝向聲音。





FPGA器件與音頻處理器共同實現的另一種獨特工業 IoT應用是維修、診斷和故障預防(圖2)。想像你擁有足夠敏銳的聽力，知道馬達或其它移動組件正在變弱并即將發生故障。工業IoT的相關示例包括電梯馬達或鉆頭。通過使用處理器和FPGA器件了解變弱馬達或鉆頭的聲音曲線，并且監控這種音頻標記，可以防止產品故障和停機時間。





為了實施這類解決方案，要把聲音曲線固件插入在音頻處理器中，以監控與故障相關的音頻標記。對于馬達應用，這項標記可能是軸承開始崩潰的聲音，或者隨著鉆頭變鈍和越來越吃力地工作，鉆頭的音頻曲線改變至較高水平的聲音。由于聲音曲線駐留在音頻處理器中，然后這款解決方案便可以監聽并連續匹配聲音和存儲的故障曲線。同時，FPGA器件與音頻處理器通話，并與網絡(luò )或某些其它外設通信，以傳遞這種狀態。如果FPGA器件包括ARM Cortex-M3，便可運行輕量TCP/IP堆棧，并且在以太網上或通過無線標準發送信息。當然，它也可以利用其它獨特的通信功能，比如CAN總線、USB或專有協議。



當音頻處理器檢測到弱化狀況的聲音曲線特性時，便向FPGA器件發送信號，而后將這個信息在網絡(luò )上發放。通過在早期捕捉失效狀況，FPGA器件還可以通過編程，以系統覆蓋(system override)的形式觸發響應。以電梯為示例，FPGA器件可以一直等待，直到確定電梯安全到達地面層，而且每個人都走出去了，然后才與中央控制系統通信，使得電梯停止服務。其它示例包括汽車電動馬達、流量管線，以及其它工業IoT應用。如果聲音曲線被很好地了解，這種方法甚至可用于觸發維修呼叫，從而顯著縮短停機時間。





配對音頻處理器和FPGA器件的解決方案，還可以用于最適合在本地實施音頻存儲和回溯的應用場合。這包括了保護加密音頻或家居自動化應用。



在這些示例中，音頻處理器接收語音或聲音，并且經由I2S總線將其傳送至FPGA器件，FPGA器件將數據格式化，存儲在SPI快閃或其它非易失性存儲器中。這項設計還允許通過FPGA器件至音頻處理器，從SPI快閃進行播放。這類設計的其它選項包括用于安全應用的加密和解密音頻。FPGA器件能夠推動通信以作為替代，使得系統可從遠程提供音頻。

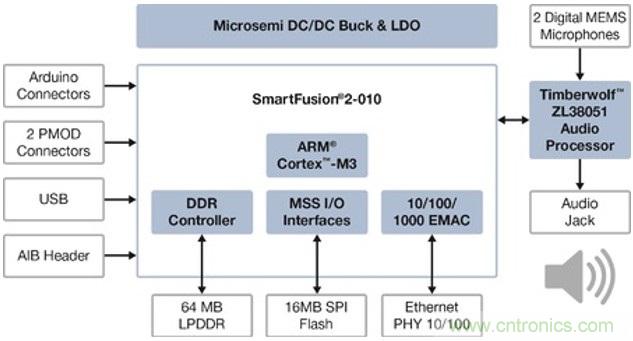

最近，艾睿電子設計了一個硬件套件來演示音頻處理器和ARM Cortex-M3 FPGA能夠提供的靈活性(圖3)。美高森美SmartFusion2+ (SF2+)評估套件帶有Timberwolf音頻處理器和SmartFusion2 SoC FPGA器件。這款套件具有板載快閃和DDR存儲器，以及USB和以太網接口。此外，通過利用Arduino盾連接器組和PMOD接口，還可以增添多種外設選項。





艾睿設計了用于這款套件的完整HDL和C代碼參考設計，允許儲存多達四個不同的音頻記錄，并且支持回放控制。用于Timberwolf音頻處理器和HDL的固件和用于FPGA器件的C代碼為探索結合音頻處理器和FPGA的解決方案提供了起點。



使用音頻處理器和FPGA器件組合可以理想地實施多種獨特和引人注目的應用，音頻處理器執行檢測或監聽事件的任務，而FPGA器件用于提供定制響應。當然，附加的FPGA邏輯還允許實現定制功能或其它邏輯需求，比如橋接、硬件加速或協議通信，所有這些可以通過可用的硬件解決方案、參考設計和音頻軟件來探索實施。
