5G頻譜和投資



有相關媒體也提前披露，中國5G頻譜現已進行了內部的劃分。據悉，頻譜初步分配方案為中國聯通和中國電信分別獲得3．5GHz左右各100MHz的頻譜資源，中國移動獲得2．6GHz附近100MHz頻譜資源。當然，這些分配方案還未正式公布，未來可能還會(huì )有所變動。



由于2017年工信部發布的5G頻譜規劃中沒有2.6GHz，所以大多數設備廠商都在布局3．3－3．6GHz、4．8－5．0GHz這兩個頻段，對比之下3．5GHz頻譜的通信設備產業鏈則更加完整，這對于聯通與電信來說無疑是一個利好的消息，能夠依靠成熟的產業鏈，來快速建立自己的5G終端優勢。



然而，對于移動而言，這樣的選擇也并非對自己不利，2．6GHz的射頻、天饋等技術在4G時代已經成熟，基于自身龐大的市場份額以及眾多的基站，依托于2．6GHz頻段可以讓移動快速切入5G當中，利用原有大量的TD－LTE設備，能夠在5G建設中擁有速度優勢，借助原有設備的升級改造，可以加大5G覆蓋能力。同時，把2．6GHz分配給中國移動，也是為了避免移動大量的設備被浪費，可以再次發揮余熱。這樣，就注定了中國移動對5G設備的采購會(huì )大大降低，從而導致5G設備支出的縮減！



天線與射頻的關鍵性



由于5G的頻段遠比2G，3G，4G要高，所以引入Massive MIMO天線陣列是必然的選項之一。



因為當發射端的發射功率固定時，接收端的接收功率與波長的平方、發射天線增益和接收天線增益成正比，與發射天線和接收天線之間的距離的平方成反比。在毫米波段，無線電波的波長是毫米數量級的，所以又被稱作毫米波。而2G/3G/4G使用的無線電波是分米波或厘米波。由于接收功率與波長的平方成正比，因此與厘米波或者分米波相比，毫米波的信號衰減非常嚴重，導致接收天線接收到的信號功率顯著減少。怎么辦呢？我們不可能隨意增加發射功率，因為國家對天線功率有上限限制；我們不可能改變發射天線和接收天線之間的距離，因為移動用戶隨時可能改變位置；我們也不可能無限提高發射天線和接收天線的增益，因為這受制于材料和物理規律。唯一可行的解決方案是：增加發射天線和接收天線的數量，即設計一個多天線陣列。



在高頻場景下，穿過建筑物的穿透損耗也會(huì )大大增加。這些因素都會(huì )大大增加信號覆蓋的難度。特別是對于室內覆蓋來說，用室外宏站覆蓋室內用戶變得越來越不可行。而使用massiveMIMO（即天線陣列中的許多天線），我們能夠生成高增益、可調節的賦形波束，從而明顯改善信號覆蓋，并且由于其波束非常窄，可以大大減少對周邊的干擾。



考慮到5G這個特性，5G終端最重要的設計就是非金屬后蓋（提高穿透性），以及需要更多天線！



今天主要講天線的射頻！



射頻前端芯片



5G應用均可歸為eMBB（增強移動寬帶）、mMTC（5G時代的萬物互聯）與uRLCC（高可靠性、零時延應用）三種應用場景，這些場景的延伸會(huì )促進很多額外射頻器件的產生，無論是在基礎設施領域還是在移動終端智能手機領域。

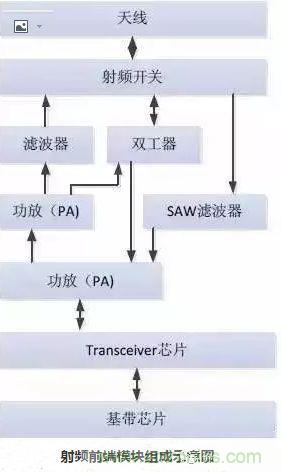

射頻前端模塊組成示意圖



射頻前端芯片市場大致分為兩個方向：



一、是移動終端市場，分為兩個部分



1， 手機



盡管智能手機滲透率接近飽和，增長率逐漸放緩，但是多天線陣列導致內部射頻前端芯片的數量和價值持續提高。



2，物聯網（IOT）



作為5G最重要的應用場景，物聯網產業借助5G落地，成為驅動射頻前端芯片市場發展的最大引擎。市場預計至2019年，市場總規模將超過200億美元，年復合增長率超過15%；



二、基站



相比終端市場，此領域市場規模較小，但5G核心技術Massive MIMO、微基站、毫米波將會(huì )首先在這一市場得到應用，預計先于終端市場進入產業化階段，率先收益。



根據頻譜劃分，移動的5G基站建設可能遠少于電信和聯通。



移動終端市場，5G射頻器件的主戰場！



對于以智能手機為代表的移動終端設備來說，在由4G到5G的演進過程中，射頻模塊需要處理的頻段數量大幅增加、以及高頻段信號處理難度的增加都會(huì )進一步提升終端內部射頻器件復雜度，各類射頻器件將更廣泛地使用于 5G 新技術中，天線以及濾波器、功率放大器、開關等射頻器件將迎來新的快速增長期。

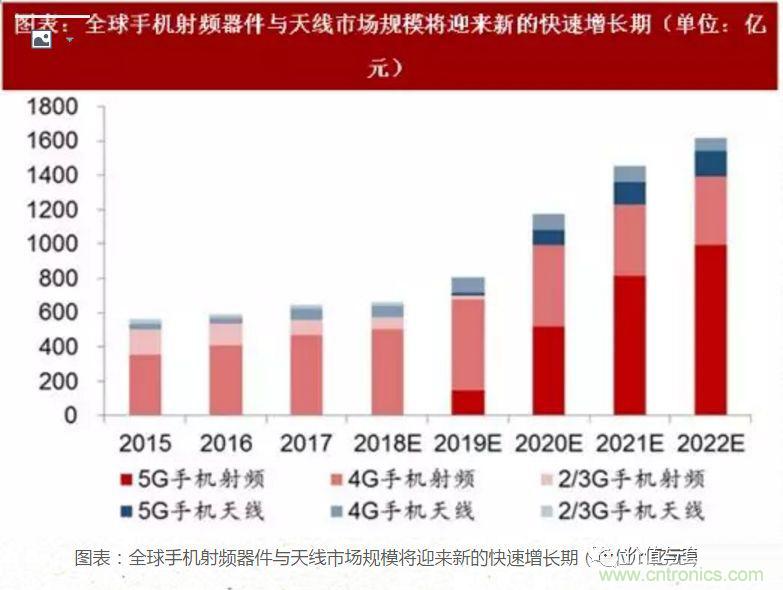

圖表：全球手機射頻器件與天線市場規模將迎來新的快速增長期（單位：億元）



在5G的前端架構里面，除了PA、濾波器、LNA等傳統的射頻收發器件以外，更多的是前端天線的分配問題，多工器如何支持更好的載波聚合，天線分工器可能需要與手機廠家合作，他們決定手機里用哪幾根天線，每根天線支持的頻段等等。



射頻前端芯片作為移動智能終端產品的核心組成部分，市場份額擴張迅猛。



移動通信基站市場，第二戰場



基站是提供無線覆蓋和信號收發的核心環節，包括基站主設備和室外天饋系統?；鞠到y包括天線、射頻、小微基站等部分，產業鏈環節主要涵蓋基站天線、射頻模塊、小微基站與室內分布等。

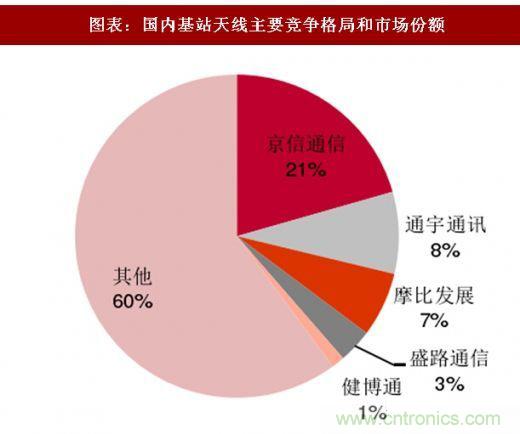

目前主要的基站天線和射頻模塊廠商包括華為、京信通信、通宇通訊、摩比發展、大富科技(射頻)、武漢凡谷(射頻)等，小微基站廠商包括邦訊技術、京信通信、佰才邦等。其中通宇通訊、摩比發展、京信通信擁有Massive MIMO 技術優勢，且與中興、華為等主設備商進行過天線射頻一體化深度合作。



對集成度要求不高的基站射頻器件上，我國已經有部分廠商有能力提供產品，例如武漢凡谷、大富科技等。同時，我國也有一些濾波器研究公司進行持續投入，諸如麥捷科技、長盈精密等。



在今年的巴塞展上，武漢凡谷展示了針對5G Massive MIMO的小型化介質濾波器產品，還發布了應用于不同場景的全新RF技術解決方案，實現更小體積、更低成本、更優性能。雖然諸如數模轉換器、濾波器此類器件單價不高，但在未來5G時代，隨著基站建設數量的增多，其產品需求量將很大。



國內外射頻供應商的機會(huì )



一、繞不過的國外專利



國外射頻芯片和器件技術已經非常成熟，尤其是面向高頻應用的BAW和FBAR 濾波器，博通、Qorvo 等企業已有多年技術積累，我國B(niǎo)AW和FBAR專利儲備十分薄弱，自主研發面臨諸多壁壘。



二、產業鏈成熟度



目前全球射頻前端芯片產業擁有較為成熟的產業鏈，歐美IDM大廠技術領先，規模優勢明顯，臺灣企業則在晶圓制造、封裝測試等產業鏈中下游占據重要地位。



在天線方面，深圳市信維通信股份有限公司（簡稱“信維”）是國內小型天線行業發展的領跑者，集研發、制造、銷售于一體，主要研發和生產移動通信設備終端各類型天線，包括手機天線/GPS/WIFI/手機電視/無線網卡/AP天線等。迄今為止，信維客戶已經覆蓋國內外知名手機廠商和方案商以及ODM/OEM廠商。



我國在射頻領域的落后是不爭的事實，雖然在低頻通信時代全力追趕，但和國外相比還差距甚遠，關鍵的射頻器件幾乎全部依賴進口。到了高頻通信時代，挑戰將更大。5G對射頻前端芯片的更高要求催生出BAW濾波器、毫米波PA、GaN工藝PA 等新的技術熱點，形成新的產業驅動力。



當然，國內企業在半導體產業轉移的大趨勢下，在射頻前端的不同環節也有取得進步：



設計方面，唯捷創(chuàng )芯（Vanchip）的3G/4G射頻前端方案已實現穩定出貨，營收逐年增長，



銳迪科在與展訊合并為紫光展銳后，對PA事業部投入巨大，迅速在多條產品線推出新產品；



代工方面，三安光電與老牌砷化鎵、氮化鎵化合物半導體晶圓制造代工廠商GCS成立合資公司，GaAs產線實現小規模量產，GaN產線試產中；



封測方面，長電科技擁有的SiP和Flip-chip封裝工藝是提高射頻前端芯片集成度的核心技術。



風險提示：



1， 5G設備投資不及預期的可能性極大，特別是網絡(luò )覆蓋。



如何用更少的投資取得更大的收益，是各大運營商需要考慮清楚的問題。



中國移動已經明確表示節約投資，復用4G基礎設施。



在“2018 5G網絡(luò )創(chuàng )新研討會(huì )”上，談及5G無線網部署策略，中國移動通信集團設計院有限公司高級工程師堯文彬表示，要統籌兼顧、因地制宜部署好5G網絡(luò )?；诂F網站址共址建設5G網絡(luò )，整合現網天面資源，最大限度降低建設費用和租金。



聯通和電信的合并傳聞也可能是為了減少5G的重復投資！所以移動通信基站市場，很可能不及預期。



重點注意，中興通訊，烽火通信等估值偏高的個股。



2，如果網絡(luò )建設不及時，也許可能推遲換終端機潮的到來



網絡(luò )覆蓋的不及時，肯定會(huì )帶來?yè)Q機緊迫性的降低，但是一般新手機再5G商用前夕就會(huì )支持5G網絡(luò )。所以，科技時髦感也許會(huì )削弱網絡(luò )覆蓋對換機潮的影響。



3，物聯網的推進不及時



物聯網的推動主要靠政府推動和場景落地，雖然NB-IOT不必須依賴5G，但是5G的落地肯定可以加速推動IOT場景落地，形成規模共振！所以，如果5G為網絡(luò )覆蓋建設不及時，那么也可能拖累IOT的推進！



小結



5G，箭在弦上，不得不發，但是也可以慢慢發！目前看來，可以關注更靠譜的終端和IOT相關企業的發展情況，而不是一哄而上瘋搶網絡(luò )覆蓋設備商的投資機會(huì )。也許，這里隱藏著不小的風險！
