晶閘管的基本檢測方法?

1.判別單向晶閘管的陽極、陰極和控制極?



脫開電路板的單向晶閘管，陽極、陰極和控制極3個引腳一般沒有特殊的標注，識別各個腳主要是通過檢測各個引腳之間的正、負電阻值來進行的。晶閘管各個引腳之間的阻值都較大，當檢測出現唯一一個小阻值時，此時黑表筆接的是控制極(G)，紅表筆接的是陰極(K)，另外一個引腳就是陽極(A)。?



2.判別單向晶閘管的好壞?

脫開電路板的單向晶閘管，陽極(A)、陰極(K)和控制極(G)明確標示;正常的單向閘管，陽極(A)、陰極(K)兩個引腳之間的正、反向電阻，陽極(A)、控制極(G)兩個引腳之間的正、反向電阻的阻值應該都很大，陰極(K)、控制極(G)兩個引腳之間的正向電阻應該遠小于反向電阻。并且陽極(A)、陰極(K)兩個引腳之間的正向電阻越大，單向晶閘管陽極的正向阻斷特性越好;反向電阻越大，單向晶閘管陽極的反向阻斷特性越好。?



3.判別雙向晶閘管的好壞?

脫開電路板的雙向晶閘管，第一電極(T1)、第二電極(T2)、控制極(G)明確。判斷雙向晶閘管的好壞，主要是看短路前第二電極(T2)和第一電極(T1)之間阻值接近無窮大，第二電極(T2)與控制極(G)引腳短路，短路后晶閘管觸發導通，第二電極(T2)·和第一電極(T1)之間的電阻變小，有固定值?？梢詳喽ㄔ撾p向晶閘管具備雙向觸發能力，性能基本良好。?



4.晶閘管的代換原則?

晶閘管的品種繁多，不同的電子設備與不同的電子電路，采用不同類型的晶閘管。選用與代換晶閘管時，主要應考慮其額定峰值電壓、額定電流、正向壓降、門極觸發電流及觸發電壓、開關速度等參數，額定峰值電壓和額定電流均應高于工作電路的最大工作電壓和最大工作電流1.5～2倍，代換時最好選用同類型、同特性、同外形的晶閘管替換。



普通晶閘管一般被用于交直流電壓控制、可控整流、交流調壓、逆變電源，開關電源保護等電路。



雙向晶閘管一般被用于交流開關、交流調壓、交流電動機線性凋速、燈具線性調光及固態繼電器、固態接觸器等電路。



逆導晶閘管一般被用于電磁灶、電子鎮流器、超聲波電路、超導磁能貯存系統及開關電源等電路。



光控晶閘管一般被用于光電耀合器、光探測器、光報警器、光計數器、光電邏輯電路及自動生產線的運行監控電路等。



BTC晶體管一般被用于鋸齒波發生器、長時間延時器、過電壓保護器及大功率晶體管觸發電路等。



門極關斷晶閘管一般被用于交流電動機變頻調速、斬波器、逆變電源及各種電子開關電路等。



怎樣檢測晶閘管!不同類型晶閘管的檢測方法



怎樣檢測晶閘管

晶閘管可用萬用表電阻擋進行檢測，下面分別介紹不同類型晶閘管的檢測方法。



(1)檢測單向晶閘管

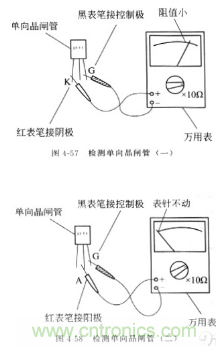

首先將萬用表置于“RX10Ω”擋，黑表筆(表內電池正極，接控制極G，紅表筆接陰極K，如圖4-57所示，這時測量的是PN結的正向電阻，應有較小的阻值。對調兩表筆后測其反向電阻，應比正向電阻明顯大一些。



黑表筆仍接控制極G，紅表筆改接至陽極A，阻值應為無窮大，如圖4-58所示。對凋兩表筆后冉測，阻值仍應為無窮大。這是因為G、A間為兩個PN結反向串聯，正常情況下正、反向電阻均為無窮大。







接著檢測導通特性，將萬用表置于“RX1Ω”擋，黑表筆接陽極A，紅表筆接陰極K，表針指示應為無窮大。用螺釘旋具等金屬物將控制極G與陽極A短接一下(短接后即斷開)，表針應向右偏轉并保持在十幾歐姆處，如圖4-59所示。否則說明該品閘管已損壞。







(2)檢測雙向晶閘管

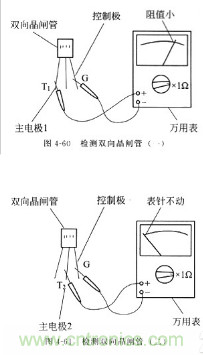

檢測時，萬用表置于“RX1Ω”擋，用兩表筆測量控制極G與主電極T1間的正、反向電阻，均應為較小阻值，如圖4-60所示。用兩表筆測量控制極G與主電極T2間的正、反向電阻，均應為無窮大，如圖4-61所示。







檢測雙向晶閘管導通特性時，萬用表仍置于“RX1Ω”擋，黑表筆接主電極T1，紅表筆接主電極T2，表針指示應為無窮大。將控制極G與主電極T2短接一下，表針應向右偏轉并保持在十幾歐姆處，如圖4-62所示。含則說明該雙向晶閘管已損壞。



(3)檢測可關斷晶閘管

檢測時，將萬用表置于“RXlΩ”擋，黑表筆接陽極A，紅表筆接陰極K，表針指示應為阻值無窮大。



用一節1.5v電池作為控制電壓，電池負極串聯一只100Ω左右的限流電阻接在可關斷晶閘管的陰極K上。當用電池正極觸碰一下控制極G后，萬用表表針應右偏指示品閘管導通，如圖4-63所示。







然后調換電池極行，改為電池正極串聯一只100Ω左右的限流電阻接在可關斷晶閘管的限極K上，用電池負極觸碰一下控制極G后，用萬用表表針應向左返回至阻值無窮大，指示晶閘管已關斷。否則說明可關斷晶閘管已損壞。如圖4-64所示。
