可控硅又叫做晶閘管，是一種常用的半導體器件，是一種能像閘門一樣控制電流大小的半導體器件。因此，可控硅也具有開關控制、電壓調整和整流等功能?？煽毓璧姆N類較多，強電電路采用的可控硅主要有單向晶閘管和雙向晶閘管兩種。常見的可控硅外形用符號如上圖，內有單向和雙向兩種可控硅，你能區分出哪種是單向，哪種是雙向嗎？



具體區別：

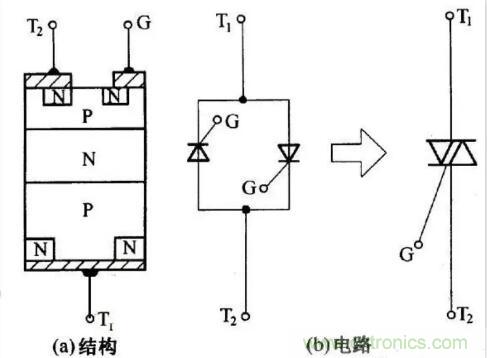

引腳功能區別：?jiǎn)蜗蚩煽毓杩s寫為SCR，雙向可控硅英文縮寫TRIAC。單向可控硅的引腳符號是K、G、A，其中G極為門極，也是控制極，A極為陽極，K極為陰極。而雙向可控硅的引腳符號是T1、T2、G，其中G為門極，另外兩個端子因為可以雙向導通，所以不區分陰極和陽極，都是主端子，用T1、T2表示。其特點是，當G極和T2極相對于T1，的電壓均為正時，T2是陽極，T1是陰極。反之，當G極和T2極相對于T1的電壓均為負時，T1變成陽極，T2為陰極。雙向可控硅由于正、反向特性曲線具有對稱性，所以它可在任何一個方向導通。



工作狀態區別：?jiǎn)蜗蚩煽毓枞羰怯糜谥绷麟娐?，一旦觸發信號開通，并保持一定幅度的流通電流的話，可控硅會(huì )一直保持開通狀態。除非將電源開斷一次，才能使其關斷。若用于交流電路，則在其承受正向電壓期間，若接受一個觸發信號，則一直保持導通，直到電壓過零點到來，因無流通電流而自行關斷。在承受反向電壓期間，即使送入觸發信號，可控硅也因A、K間電壓反向，而保持于截止狀態。



雙向可控硅第一陽極T1與第二陽極T2間，無論所加電壓極性是正向還是反向，只要控制極G和第一陽極T1間加有正負極性不同的觸發電壓，就可觸發導通呈低阻狀態。此時T1、T2間壓降也約1V。雙向可控硅一旦導通，即使失去觸發電壓，也能繼續保持導通狀態。只有當第一陽極T1、第二陽極T2電流減小，小于維持電流或T1、T2間當電壓極性改變且沒有觸發電壓時，雙向可控硅才截斷，此時只有重新加觸發電壓方可導通。





應用區別：?jiǎn)蜗蚩煽毓枰驗橹挥嘘?yáng)極電壓大于陰極時，在門極加控制電壓才會(huì )導通，反之截止，這和二極管的單向導電性一樣，所以廣泛應用于可控整流。需要說明的是，一旦導通之后，門極信號就無法使其關斷，只能靠去除負載或降低其兩端電壓使其關斷。而雙向可控硅在施加正向或反向電壓時受到脈沖觸發都會(huì )導通，導通具備開關功能，導通角可控具備調壓功能，所以雙向可控硅在交流電路中能完成開關和調壓雙重功能?？煽毓枘壳皯糜诟鱾€(gè)領域，電動機軟啟動器就是可控硅的典型應用。
