使用微控制器的8通道測驗蜂鳴器電路

發布時間:2023-09-06 責任編輯:lina

【導讀】在本項目中,將向您展示一個使用微控制器 (8051) 的 8 通道測驗蜂鳴器電路的設計和工作原理,它可以告訴我們在測驗或游戲節目中哪個團隊先按下了按鈕。


在本項目中,將向您展示一個使用微控制器 (8051) 的 8 通道測驗蜂鳴器電路的設計和工作原理,它可以告訴我們在測驗或游戲節目中哪個團隊先按下了按鈕。


測驗蜂鳴器常用于教育機構和游戲節目等場所,組織者需要知道誰先按下按鈕。傳統的系統需要人工干預來決定哪個小組先按下按鈕,而這種系統可能會(huì )出現錯誤,甚至有偏差。


另一個問題是,當兩名成員按下按鈕的時間間隔微乎其微,很難猜出誰先按下蜂鳴器。


在這個項目中,我設計了一個自動搶答蜂鳴器系統,當不止一個小組按下蜂鳴器時,兩個按鈕按下之間的延遲會(huì )被準確地考慮在內,并顯示相應的數字。

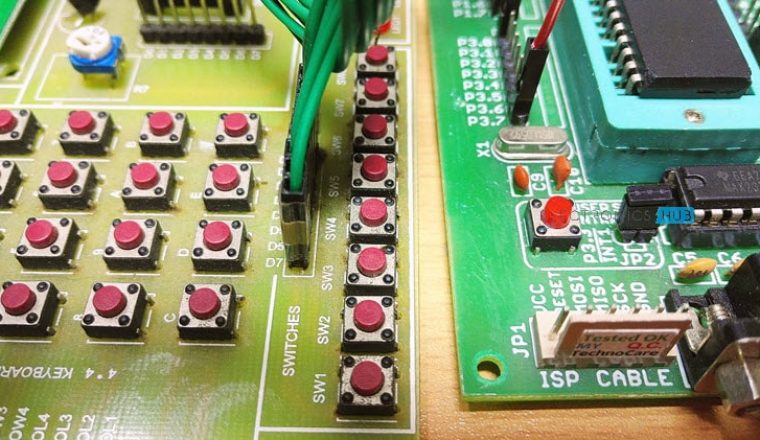

使用微控制器的8通道測驗蜂鳴器電路


使用微控制器的8通道測驗蜂鳴器電路


使用微控制器的8通道測驗蜂鳴器電路


我使用 8051 微控制器設計了該電路,它可以?huà)呙鑱?lái)自按鈕的輸入,并在顯示設備(7 段顯示器)上顯示相應的數字。這是一個簡單的電路,元件數量最少,沒有任何復雜性。盡管該系統僅為 8 個小組設計,但可通過使用另一組 8 個按鈕來增加更多小組。


測驗蜂鳴器電路背后的原理


使用微控制器的 8 通道測驗蜂鳴器電路是一個簡單的嵌入式系統,輸入設備是一組 8 個按鈕,主控制器是微控制器,輸出設備是蜂鳴器和顯示器。


整個操作由微控制器通過 C 語言編寫的程序來完成,并將其存儲在微控制器中。當按下其中一個按鈕時,蜂鳴器開始響鈴,相應的數字會(huì )顯示在 7 段顯示器上。


使用微控制器的 8 播放器測驗蜂鳴器電路圖


使用微控制器的8通道測驗蜂鳴器電路


所需元件

AT89C51 (8051 微控制器)

7 段顯示器(本項目中使用共陽極)

按鈕 - 10

10KΩ 電阻器 - 2

100Ω 電阻器 - 8

470Ω 電阻器 - 2

2N2222 NPN 晶體管 - 2

5V 蜂鳴器

1N4007 二極管

10μF 電容器

33pF 電容器 - 2

11.0592 MHz 晶體

8051 編程器

5V 電源

設計過程


整個設計過程包括五個步驟。

第一步是設計電路。

第二步是使用任何軟件繪制原理圖。

第三步是使用 C 語言或匯編語言等高級語言編寫代碼,然后在 Keil μVision 等軟件平臺上進行編譯。

第四步是用代碼對微控制器進行編程。

最后,第五步是測試電路。


測驗蜂鳴器電路設計


該電路使用五個主要元件:8051 微控制器、SPST 按鈕、蜂鳴器和共陽極 7 段顯示器。 本例中使用的微控制器是 AT89C51,它是 Atmel(現為 Microchip)公司生產的一款 8 位微控制器。


復位電路設計: 復位電阻的選擇應確保復位引腳兩端的電壓不低于 1.2V,且施加到該引腳的脈沖寬度大于 100 ms。 這里我們選擇 10KΩ 的電阻和 10μF 的電容。


振蕩器電路設計: 振蕩器電路的設計使用了一個 11.0592 Mhz 的晶體振蕩器和兩個 33pF 的陶瓷電容器。晶體連接在微控制器的 18 和 19 引腳之間。


微控制器接口設計: 8 個按鈕連接到微控制器的端口 P1,蜂鳴器連接到端口 P3.3 引腳。7 段顯示器與微控制器的接口是所有輸入引腳都連接到端口 P2。


微控制器代碼: 代碼可以用 C 語言或匯編語言編寫。在這里,我使用 Keil μVision 軟件用 C 語言編寫了程序。具體步驟如下


在 Keil 窗口創(chuàng )建一個新項目并選擇目標(微控制器)。


在項目下創(chuàng )建一個新文件并編寫代碼。


以 .c 擴展名保存代碼,并將文件添加到目標文件夾下的源代碼組文件夾中。


編譯代碼并創(chuàng )建十六進制文件。


編譯代碼并創(chuàng )建十六進制文件后,下一步就是將代碼轉儲到微控制器中。這可以通過 8051 微控制器編程器完成。


測驗蜂鳴器電路如何工作?


電路通電后,編譯器將初始化堆棧指針和具有非零初始值的變量,并執行其他初始化過程,然后調用主函數。然后,它會(huì )檢查是否有任何按鈕被按下。


換句話說,微控制器會(huì )掃描端口 P1 的輸入引腳是否為零或邏輯低電平。如果按鈕被按下,則通過傳遞相應的數字來調用顯示函數。然后,微控制器將相關信號發送到與 7 段顯示器相連的端口。


微控制器會(huì )打開蜂鳴器一秒鐘,然后將其關閉,但 7 段顯示器上會(huì )持續顯示數字,直到按下 RST 按鈕為止。


問答蜂鳴器電路的應用


該電路可用于學校、學院和其他機構組織的知識競賽。


它還可用于其他游戲節目。


它還可用作銀行、餐館等公共場所的數字令牌顯示系統。
