【導讀】電路模型的作用 一流的 PCB 設計和分析工具無需根據電路模型來檢查阻抗、噪聲和其他效應。不過，電路模型有助于描述 PCB layout 中各種復雜功能和電氣行為。例如，基于基礎無源元件構建的電路模型（RLC 電路）可以描述串擾造成的 EMI 、噪聲敏感性等一系列現象。 串擾通過兩種機制耦合：電容和電感。如果想減少互連之間的串擾，就需要知道各自的電感值。計算地平面上方走線有好幾種簡單的方法，如微帶線或帶狀線的電感計算。若論更高級、更精準的方法，則需要用到多種技術，尤其是考慮到系統中的信號損耗時。
本文要點
PCB 走線的電感決定了接收的串擾強度。
PCB 互連設計的一大挑戰是保持系統阻抗，同時減少串擾，因此需要降低走線的電感。
設計人員需要使用數值工具和合適的分析公式來計算 PCB 走線的電感。
1. 電路模型的作用 一流的 PCB 設計和分析工具無需根據電路模型來檢查阻抗、噪聲和其他效應。不過，電路模型有助于描述 PCB layout 中各種復雜功能和電氣行為。例如，基于基礎無源元件構建的電路模型（RLC 電路）可以描述串擾造成的 EMI 、噪聲敏感性等一系列現象。 串擾通過兩種機制耦合：電容和電感。如果想減少互連之間的串擾，就需要知道各自的電感值。計算地平面上方走線有好幾種簡單的方法，如微帶線或帶狀線的電感計算。若論更高級、更精準的方法，則需要用到多種技術，尤其是考慮到系統中的信號損耗時。
圖1：走線形成了具有一定電感的導體環路
2. 地平面上方走線電感的計算公式 要計算微帶線或帶狀線走線電感，首先要計算走線特性阻抗和信號在走線上的傳播延遲。這兩個參數與地平面上方走線的電感和電容直接相關。走線特性阻抗、傳播延遲、電感、電容和損耗之間的關系可通過電報方程確定。 以下兩個方程用于計算無損耗傳輸線的電感和電容。只需將方程相乘，即可得出電感值：

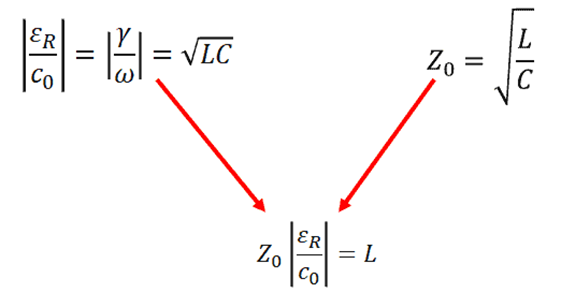

圖2：地平面上方走線的電感方程
需要注意的是，該公式只適用于特定類型的傳輸線，即沒有任何介質損耗、輻射損耗或趨膚效應損耗的傳輸線。但這一模型仍然有應用價值，適用于一切傳輸線或準 TEM 波導，包括：
地平面上方的表層微帶線
內層兩個地平面之間的帶狀線
共面波導和模式選擇波導
所有上述形式的 PCB 互連都位于某些地平面之上或之間，可以測量或計算其阻抗。只要知道互連器件的特性阻抗 Z0 和介電常數，就可以根據上述方程確定電感值（忽略損耗）。 3. 實際情況：數字信號是寬帶信號 上述（計算電感的）方法在客觀上存在問題：數字信號實際上是寬帶信號，但是 PCB 基板中的色散會(huì )導致傳播延遲，阻抗也會(huì )成為頻率的函數，即使在可以忽略走線直流電阻的高頻下也是如此。此外，由于趨膚效應和粗糙度，銅也會(huì )產生損耗。因此，不能隨意選擇一個頻率來計算阻抗和電感。 4. 如何獲得 Z0 值 如果只選擇單一頻率，并且忽略損耗，我們仍然可以從以下來源獲得 Z0 關于結構的函數： 1. IPC-2142 標準包含帶狀線和微帶線阻抗的經驗公式。 2. 教科書中列有使用保角映射法確定的標準公式。Brian C. Waddell 的《輸電線路設計手冊》(Transmission Line Design Handbook) 中列出了最全面的走線阻抗公式。 然后，可以使用計算出的阻抗來得出電感。對于 PCB 表層上的走線，介電常數為“有效”介電常數。該值通常通過用于計算阻抗的公式給出。直觀地說，我們應該已經看到，走線離接地平面較遠時，走線和地平面形成的環路就更大，如圖3微帶線走線所示。改變走線的寬度也會(huì )影響電感。
圖3：h 和 w 的值決定了走線在地平面上方的環路電感
這些計算公式針對的是孤立的傳輸線，并不考慮寄生效應。由于地平面上方走線的阻抗和電感取決于走線的幾何形狀和周?chē)募纳?，我們需要更精確的方法來確定阻抗和電感。 5. 利用場求解器計算阻抗和電感 準確計算阻抗和電感的方法之一是使用場求解器。這些工具無需使用電路模型，就能準確考慮到走線幾何形狀和周?chē)募纳?。如今的高?ECAD 應用都包含一個 3D 場求解器，用于計算基本傳輸線和解決復雜的多物理場問題。對于阻抗計算，結果通常以熱圖的形式顯示；圖4列出了一些 DDR3 走線示例的結果。
圖4：場求解器工具可以確定走線沿其長度方向的阻抗。然后，可以使用該值和介電常數來確定接地平面上方走線的電感
并非所有的場求解器都能計算高達 GHz 頻率的銅粗糙度，而這一參數對于 PAM-4 互連、微波光電子、汽車/無人機雷達等技術以及其他涉及極高頻率的領域非常重要。不過，隨著高級產品的功能不斷擴展，未來將使用標準銅粗糙度模型來計算高頻下的趨膚效應阻抗。
(本文轉載自：Cadence楷登PCB及封裝資源中心微信公眾號)
