【導讀】典型的AC380V變頻器應用框圖，主要包括輸入AC380V三相整流、三相逆變IGBT功率驅動、輔助電源等部分；其中輔助電源主要經過DC高壓降壓后為IGBT驅動IC、主控mcu、通訊模塊芯片等供電。
一、變頻器的定義及應用領域
變頻器的定義
變頻器是應用變頻技術與微電子技術，通過改變電機工作電源頻率方式來控制交流電動機的電力控制設備。
變頻器主要由整流（交流變直流）、濾波、逆變（直流變交流）、制動單元、驅動單元、檢測單元、微處理單元等組成。
變頻器的應用領域
鋼鐵、軋鋼制線、電力、石油、造紙業等。
變頻器的作用
1、調整電機的功率，實現電機的變速運行，達到省電的目的。
2、降低電力線路中電壓的波動，避免一旦電壓發生異常而導致設備的跳閘或者出現異常運行的現象。
3、減少對電網的沖擊，從而有效地減少無功損耗，增加電網的有效功率。
4、減少機械中傳動部件之間的磨損，在一定程度上也降低成本，提高系統穩定性。
5、配合其他的控制設備，實現集中監視和實時控制，為用戶解決了很多系統兼容性的麻煩。
二、方案拓撲

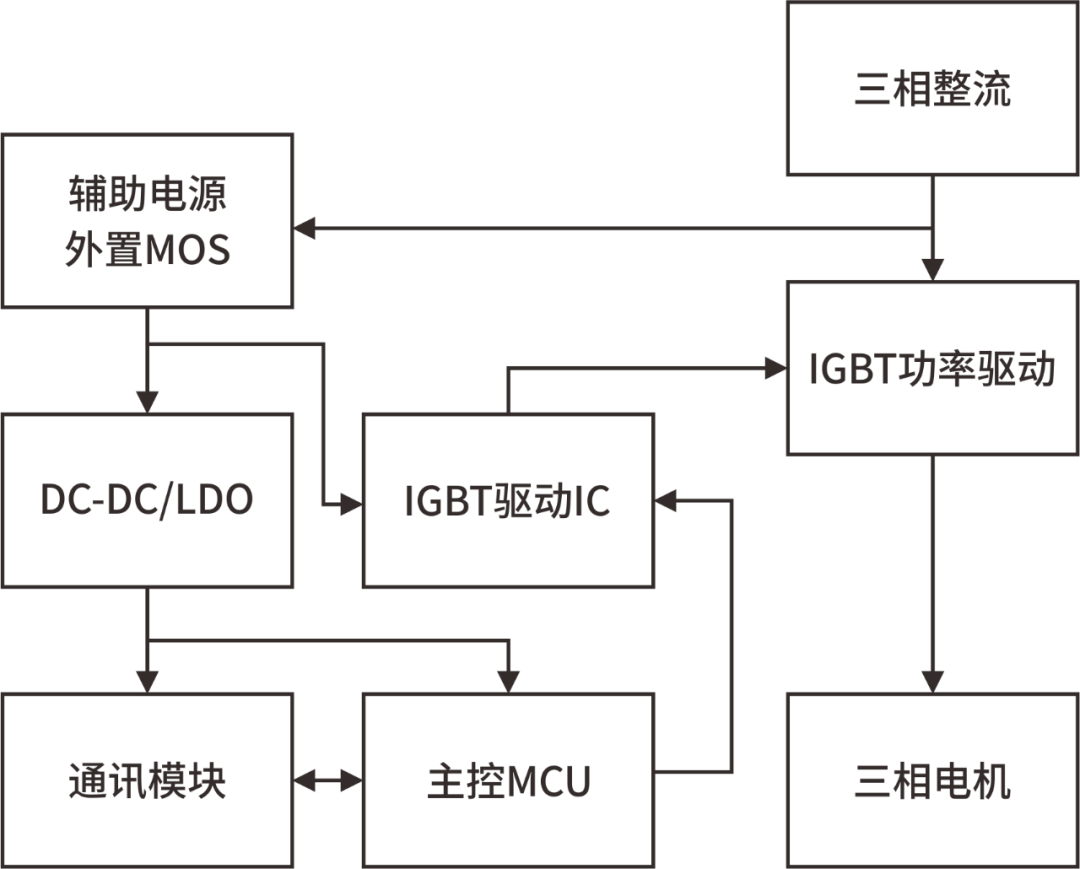

典型的AC380V變頻器應用框圖，主要包括輸入AC380V三相整流、三相逆變IGBT功率驅動、輔助電源等部分；其中輔助電源主要經過DC高壓降壓后為IGBT驅動IC、主控mcu、通訊模塊芯片等供電。
變頻器常用反激式輔助電源設計，其應用框圖如下圖所示，因輔助電源是取AC380V整流后的高壓輸入，而整流濾波后電壓在550V左右，故一般需要用到高壓MOS設計。針對變頻器的輔助電源部分推薦使用瑞森半導體超高壓MOS系列。
三、推薦產品選型
瑞森半導體超高壓MOS系列優勢：
1、新型的橫向變摻雜技術，專有的功率MOS結構，高溫特性?xún)?yōu)良。
2、超高電壓，超小內阻，散熱性能好，高溫漏電小，高溫電壓跌落小。
