【導讀】本文介紹一種可控硅音源切換電路，不使用集成電路，不占用繼電器的觸點，線路簡單，擴展容易的特點。
當電源接通時，由于SCR1--SCR4的控制極沒有觸發電流而處于關斷狀態，J1--J4都不動作。如需J1吸合，則按S1，電流通過R2對C1充電，A點對地來說變?yōu)榈碗娢?，T1截止。隨著對C1的充電，B點的電位隨A點電位的升高而升高。這時，由于對C1充電的電流流過SCR1的控制極，所以SCR1導通，J1得電吸合，LED1點亮，松開S1后，由于SCR1的作用，J1保持吸合狀態，C1通過R1放電。
如果需要J4吸合，由需按S4。由于T1先截止后導通，SCR1因失電而關斷，J1復位，而后，SCR4導通，J4吸合，其原理如前所述。同樣道理，如需其它繼電器吸合，只需按相應的按鈕即可。
如需擴展，只需增加由發光管、繼電器、可控硅和按鈕組成的單元電路即可。

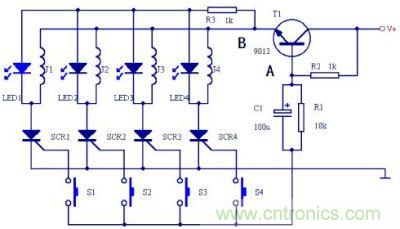

圖題：用可控硅制作音源切換電路
