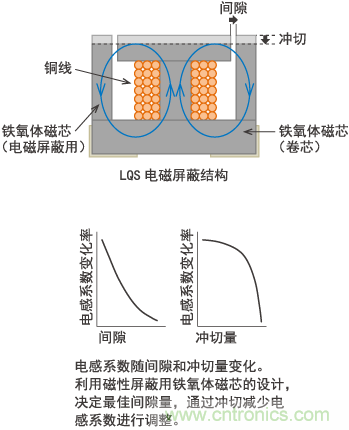

其中，在第2代3225(in mm)/1210(in inch) 尺寸(3.2mm×2.5mm)的方形繞線(xiàn)型片狀電感的基礎上增加了磁屏蔽結構和電感系數窄偏差(±2%)的電感LQS系列在1992年實(shí)現了商品化。 在當時(shí)鐵氧體磁芯纏繞銅線(xiàn)技術(shù)中，可實(shí)現的最小電感系數偏差為±5%。1989年開(kāi)始將其與組成閉磁路的鐵氧體磁芯組合，通過(guò)沖切調整電感系數，使偏差實(shí)現±2%。
為與3225(in mm)/1210(in inch) 尺寸的矩形卷線(xiàn)片狀電感組合，首先應設計試制組成閉磁路用的鐵氧體鐵芯，并反復測試其是否能使沖切量與電感系數變化量達到穩定。當然，在沒(méi)有沖切設備的條 件下，為求取沖切量與電感系數變化量的關(guān)系，毎天取數十個(gè)產(chǎn)品，以手按壓進(jìn)行研磨，測定電感系數的變化。使用有限要素法進(jìn)行模擬，讓組成閉磁路的鐵氧體磁 芯尺寸達到最佳。當通過(guò)不斷測試，使沖切量與電感系數變化量關(guān)系穩定時(shí)，我們真切地感受到即使是手工品，也可能實(shí)現電感系數偏差±2%。另一方面，為實(shí)現 量產(chǎn)，無(wú)論是3225(in mm)/1210(in inch) 尺寸的矩形卷線(xiàn)片狀電感和組成閉磁路用的鐵氧體磁芯的組裝、還是沖切設備的安置，都需要有生產(chǎn)線(xiàn)。尤其針對沖切設備，還前往了生產(chǎn)鐵氧體磁芯的工廠(chǎng)，討論 用幾種研磨設備進(jìn)行量產(chǎn)化。從如何將產(chǎn)品固定在設備上開(kāi)始，到?jīng)_切精度的提升，最后再到如何將之從設備上卸下進(jìn)行清洗干燥等一系列過(guò)程中，產(chǎn)生的問(wèn)題極其 繁多。但是，經(jīng)過(guò)各部門(mén)的合作，堆積如山的問(wèn)題能夠得以解決，并實(shí)現商品化。

最后，LQS系列雖已履行完其商品職能，但構成閉磁路用的鐵氧體磁芯組合技術(shù)，已由電磁屏蔽結構的卷線(xiàn)商品(LQH66S，DLW5BS/T)繼續發(fā)揚光大。
