【導讀】Z16FMC 的外部接口允許無縫連接到外部存儲器和外圍設備。24 位地址總線和可選的 8 位或 16 位數據總線允許并行訪問高達 16 MB。CPU 可訪問高達 128 kB 的內部閃存，每次 16 位，以提高處理器吞吐量。高達 4 kB 的內部 RAM 可用于存儲數據、變量和堆棧操作。
Z16FMC 的外部接口允許無縫連接到外部存儲器和外圍設備。24 位地址總線和可選的 8 位或 16 位數據總線允許并行訪問高達 16 MB。CPU 可訪問高達 128 kB 的內部閃存，每次 16 位，以提高處理器吞吐量。高達 4 kB 的內部 RAM 可用于存儲數據、變量和堆棧操作。

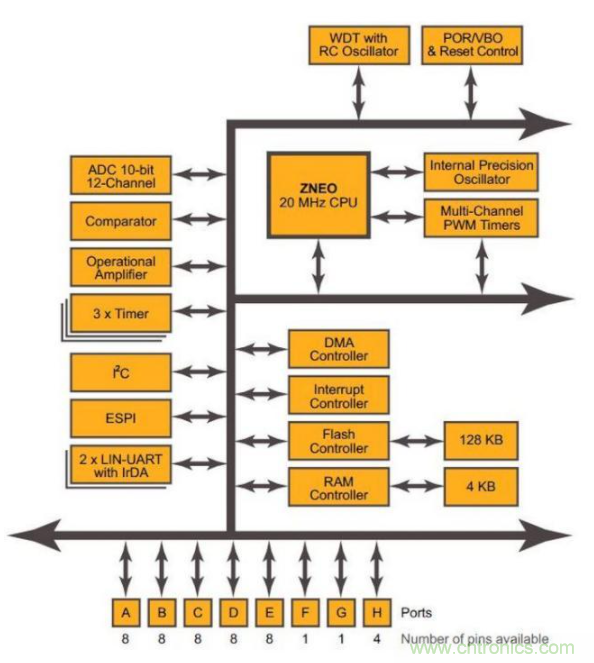

圖 1 顯示了 Z16FMC MCU 架構的框圖。
圖 1 顯示了 Z16FMC MCU 架構的框圖。
圖 1 Z16FMC MCU 架構
本應用筆記描述了使用 Z16FMC MCU 的 片上集成功能對無傳感器 BLDC 電機進行閉環控制。Z16FMC 產品線非常適合此類應用，提供電機從空閑模式到全速運行的無縫啟動、旋轉方向的動態反轉、極快的故障檢測周期和降低總解決方案成本。這些功能連同強大的 ZNEO CPU 內核和業內可用的一些 佳開發工具，可以減少電路板設計的復雜性并縮短設計周期。
