【導讀】壓敏電阻（Varistor，Voltage Dependent Resistor）是一種電壓敏感型非線性電阻器，核心材料為氧化鋅（ZnO）陶瓷摻雜Bi?O?、Co?O?等金屬氧化物。其電阻值隨外加電壓呈指數級變化，具備雙向對稱的伏安特性，主要功能為過電壓保護。
一、壓敏電阻技術定義與工作原理
1.1 技術定義
壓敏電阻（Varistor，Voltage Dependent Resistor）是一種電壓敏感型非線性電阻器，核心材料為氧化鋅（ZnO）陶瓷摻雜Bi?O?、Co?O?等金屬氧化物。其電阻值隨外加電壓呈指數級變化，具備雙向對稱的伏安特性，主要功能為過電壓保護。
1.2 工作原理
壓敏電阻的導電機制基于晶界勢壘效應：
● 低電壓時：ZnO晶粒間形成高阻態肖特基勢壘，電阻值＞10?Ω
● 擊穿電壓時：勢壘隧穿效應引發雪崩式導通，電阻驟降至＜1Ω
典型數學關系：
= k \cdot V^\alpha ]
其中α為非線性系數（25~50），k為材料常數（數據來源：《電子陶瓷材料學》）

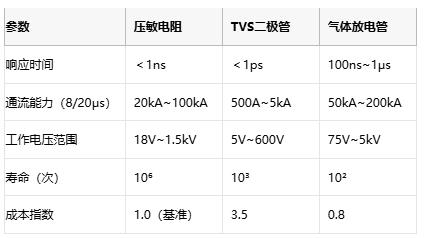

二、核心性能優勢對比
（數據來源：IEEE Transactions on Power Electronics）
三、典型應用場景與選型規范
3.1 核心應用領域
1. 電源系統保護
● 交流輸入側：抑制浪涌電壓（IEC 61000-4-5標準）
● 直流母線：吸收開關尖峰（＜50ns響應）
● 選型要點：額定電壓≥1.2×工作電壓，能量耐受＞0.1J/mm3
2. 通信設備防雷
● RJ45接口：10/100/1000M以太網端口保護
● 選型規范：GB/T 17626.5 4kV接觸放電測試
3. 汽車電子
● 12V/48V系統：ISO 7637-2 脈沖5測試（+150V/-220V）
● 選型標準：AEC-Q200 Grade 1（-40℃~125℃）
4. 工業設備
● 變頻器IGBT保護：耐受50kA 8/20μs浪涌
● 壽命要求：＞10萬次脈沖沖擊
四、成本結構與選型要則

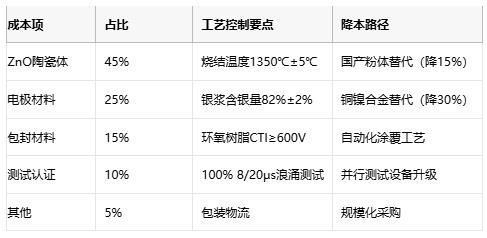

4.1 成本模型分析（以14D471K為例）
4.2 選型技術規范
1. 電壓參數匹配
● 額定電壓（V1mA）：≥1.2×電路最大持續工作電壓
● 限制電壓（Vc）：低于被保護器件耐壓值的80%
2. 能量耐受計算
（C為寄生電容，典型值100pF~10nF）
3. 尺寸與散熱
● 0402封裝：手機快充接口，耐受能量0.05J
● 20mm直徑：工業設備主電路，耐受能量300J
五、國際/國內頭部原廠對比

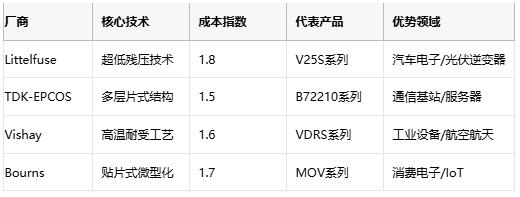

5.1 國際廠商技術布局

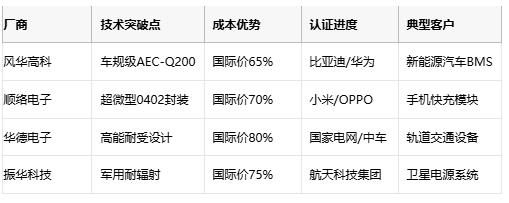

5.2 國內廠商突破路徑

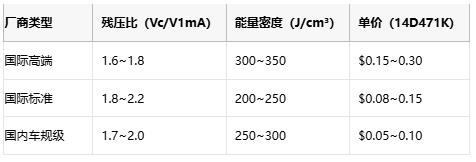

5.3 成本-性能平衡矩陣
六、技術發展趨勢
1. 材料創(chuàng )新
● 納米摻雜ZnO：殘壓比降低至1.5（傳統2.0）
● 石墨烯復合電極：通流能力提升50%
2. 工藝升級
● 流延成型技術：厚度精度±5μm（傳統±20μm）
● 3D打印結構：多孔陶瓷散熱效率提升3倍
3. 智能化集成
● 內置溫度傳感器：實時監測劣化狀態
● 自恢復功能：可逆擊穿次數＞10?
4. 環保要求
● 無鉛化工藝：符合RoHS 3.0修訂版
● 鎘含量＜5ppm：滿足歐盟REACH法規
