為了適應電子產品飛快的更新?lián)Q代節奏，產品設計工程師更傾向于選擇在市場上很容易采購到的AC／DC適配器，并把多組直流電源直接安裝在系統的線路板上。由于開關電源產生的電磁干擾會(huì )影響到其電子產品的正常工作，正確的電源PCB排版就變得非常重要。根據經驗總結了8點開關電源PCB排版的基本要點。

開關電源PCB布線的8個要點總結：

1)旁路瓷片電容器的電容不能太大，而它的寄生串聯電感應盡量小，多個電容并聯能改善電容的阻抗特性；

2)電感的寄生并聯電容應盡量小，電感引腳焊盤之間的距離越遠越好；

3)避免在地層上放置任何功率或信號走線；

4)高頻環路的面積應盡可能減??；

5)過孔放置不應破壞高頻電流在地層上的路徑；

6)系統板上一小同電路需要不同接地層，小同電路的接地層通過單點與電源接地層相連接；

7)控制芯片至上端和下端場效應管的驅動電路環路要盡量短；

8)開關電源功率電路和控制信號電路元器件需要連接到小同的接地層，這二個地層一般都是通過單點相連接。

開關電源PCB排版與數字電路PCB排版完全不一樣。在數字電路排版中，許多數字芯片可以通過PCB軟件來自動排列，且芯片之間的連接線可以通過PCB軟件來自動連接。用自動排版方式排出的開關電源肯定無法正常工作。所以，設計人員需要對開關電源PCB排版基本規則和開關電源工作原理有一定的了解。下面將為大家詳解。

開關電源PCB排版基本要點詳解（挑選了幾點，其余詳解大家可詳見：http://bbs.cntronics.com/thread-232232-1-1.html）

電容高頻濾波特性

圖1是電容器基本結構和高頻等效模型。
[page]

電容的基本公式是

式(1)顯示，減小電容器極板之間的距離和增加極板的截面積(A)將增加電容器的電容量。電容通常存在等效串聯電阻(ESR)和等效串聯電感(ESL)二個寄生參數。

圖2是電容器在不同工作頻率下的阻抗(Zc)。

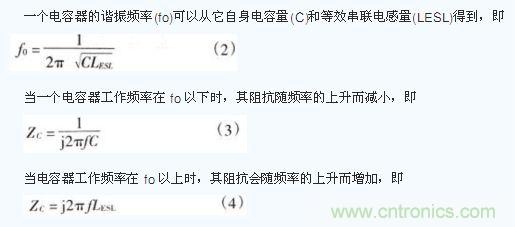

當電容器工作頻率接近fo時，電容阻抗就等于它的等效串聯電阻(RESR)。
[page]

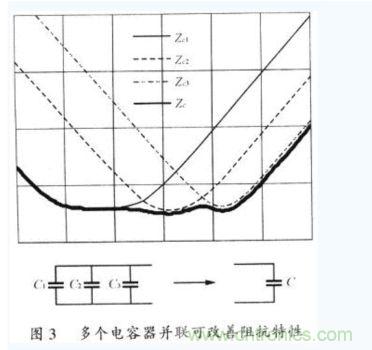

電解電容器一般都有很大的電容量和很大的等效串聯電感。由于它的諧振頻率很低，所以只能使用在低頻濾波上。鉭電容器一般都有較大容量和較小等效串聯電感，因而它的諧振頻率會(huì )高于電解電容器，并能使用在中高頻濾波上。瓷片電容器電容量和等效串聯電感一般都很小，因而它的諧振頻率遠高于電解電容器和鉭電容器，所以能使用在高頻濾波和旁路電路上。由于小電容量瓷片電容器的諧振頻率會(huì )比大電容量瓷片電容器的諧振頻率要高，因此，在選擇旁路電容時不能光選用電容值過高的瓷片電容器。為了改善電容的高頻特性，多個不同特性的電容器可以并聯起來使用。圖3是多個不同特性的電容器并聯后阻抗改善的效果。

電源排版基本要點1：旁路瓷片電容器的電容不能太大，而它的寄生串聯電感應盡量小，多個電容器并聯能改善電容的高頻阻抗特性。

圖4顯示了在一個PCB上輸入電源(Vin)至負載(RL)的不同走線方式。為了降低濾波電容器(C)的ESL，其引線長度應盡量減短；而Vin。正極至RL和Vin負極至R1的走線應盡量靠近。

[page]

高頻環路

開關電源中有許多由功率器件所組成的高頻環路，如果對這△環路處嬋得不好的話，就 會(huì )對電源的正常工作造成很大影響。為了減小高頻路所產生的電磁波噪音，該環路的面積應該控制得非常小。如圖l1(a)所示，高頻電流環路面積很大，就會(huì )在環路的內部和外部產生很強的電磁于擾。同樣的高頻電流，當環路面積設計得非常小時，如圖11(b)所示，環路內部和外部電磁場互相抵消，整個電路會(huì )變得非常安靜。



電源排版基本要點4：高頻環路的面積應盡可能減小。
[page]

過孔和焊盤放置

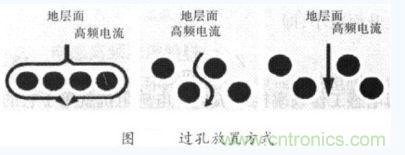

許多設計人員喜歡在多層PCB卜放置很多過孔(VIAS)。但是，必須避免在高頻電流返同路徑上放置過多過。否則，地層上高頻電流走線會(huì )遭到破壞。如果必須在高頻電流路徑上放置一些過孔的活，過孔之間可以留出一空間讓高頻電流順利通過，圖12顯示了過孔放置方式。



電源排版基本要點5過孔放置不應破壞高頻電流在地層上的流經。

設計者同時應注意不同焊盤的形狀會(huì )產生不同的串聯電感。下圖顯示了幾種焊盤形狀的串聯電感值。



旁路電容(Decouple)的放置也要考慮到它的串聯電感值。旁路電容必須是低阻抗和低ESL乩的瓷片電容。但如果一個高品質瓷片電容在PCB上放置的方式不對，它的高頻濾波功能也就消失了。下圖顯示了旁路電容正確和錯誤的放置方式。

[page]

電源直流輸出

許多開關電源的負載遠離電源的輸出端口。為了避免輸出走線受電源自身或周邊電子器件所產生的電磁下擾，輸出電源走線必須像圖那樣靠得很近，使輸出電流環路的面積盡可能減小。



地層在系統板上的分隔

新一代電子產品系統板上會(huì )同時有模擬電路、數字電路、開關電源電路。為了減小開關電源噪音對敏感的模擬和數字電路的影響，通常需要分隔不同電路的接地層。如果選用多層PCB，不同電路的接地層可由不同PCB板層來分隔。如果整個產品只有一層接地層，則必須像圖中那樣在單層中分隔。無論是在多層PCB上進行地層分隔還是在單層PCB 上進行地層分隔，不同電路的地層都應該通過單點與開關電源的接地層相連接。

電源PCB排版基本要點6：系統板上不同電路需要不同接地層，不同電路的接地層通過單點與電源接地層相連接。

由于更多的“電源PCB排版基本要點詳解與實例講解”篇幅過大，想要了解全面的大家可以下載附件學習：http://bbs.cntronics.com/thread-232232-1-1.html
