噪聲的空間傳導可以分為兩種問題: 一種問題出現在較近距離內（當同一臺電子設備內的電路彼此干擾時），另一種問題出現在較遠距離內（當噪聲發射為無線電波且干擾到旁邊的電子設備時）。這兩種問題因距離而在降低干擾程度方面有所不同，后者的影響波及范圍更遠。雖然后一個問題根據噪聲規則對不需要的發射有限制規定，但前一個問題對設計電子設備 也很重要。


空間噪聲傳導及其應對措施

如前文所述，噪聲傳導通過導體和空間傳導而產生。盡管到現在為止講述地主要是導體傳導，但本文將講述空間傳導以及屏蔽這種傳導的靜噪對策。

空間噪聲傳導模型和屏蔽

空間噪聲傳導
如圖2所示，空間噪聲傳導的主要機制如下:
(i)靜電感應。
(ii)電磁感應。
(iii)無線電波的發射和接收。
圖2展示了噪聲是如何在電子設備內通過空間傳導，最終從電纜發射出的示例?？臻g傳導的這三個機制也適用于電子設備外的噪聲傳導以及噪聲接收。


[page]屏蔽

若要在空中屏蔽空間噪聲傳導，對目標對象應該如圖3所示進行屏蔽。屏蔽意味著用金屬等良導體（或磁體）覆蓋目標對象，屏蔽即可以應用于噪聲源側，又可用于接收器側。盡管目標電路在圖3中被單獨屏蔽，但也可以覆蓋整個電子設備或整個房間（稱為屏蔽室）。
盡管屏蔽方法會(huì )因噪聲感應模型而稍有不同，但其具體實施方案幾乎一樣。只要條件不是極端惡劣，即使很薄的金屬箔也可以在幾MHz的頻率范圍內取得足夠好的效果。許多情況下均需要接地連接，且效果會(huì )因接地的優良程度而有很大差異。

靜電感應

(1) 電場傳輸噪聲

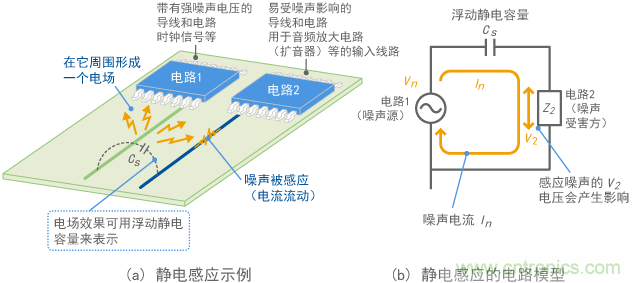

通常，帶電的物體周?chē)鷷?huì )形成一個電場。如圖4所示這個電場會(huì )影響周?chē)娐返默F象稱為靜電感應。代表這個現象的電路圖如圖4所示，其中在噪聲源和受害方之間形成了浮動的靜電容量CS，從而形成了電流路徑。
當噪聲源電壓Vn變大且浮動靜電容量CS變大時，靜電感應引起的噪聲電壓V2升高。當噪聲源和受害方之間的距離縮短且噪聲源和受害方的尺寸變大時，浮動靜電容量CS升高。

(2) 高阻抗電路易受噪聲影響
通常浮動靜電容量CS非常小，大約只有幾pF或更小。例如，假定間隙為10mm，并聯長度為100mm，線路直徑為1mm的細線時（同時忽視基板的介電常數），如圖4(a)所示的線路間的浮動靜電容量大約為1pF。
因此，相對整個電路來說，圖4(b)中阻抗CS比率較大。如果作為噪聲受害方的電路阻抗Z2小于這個比率，則感應電壓V2可通過分壓來降低。一般而言，這就是為什么高阻抗電路更容易接收噪聲的原因之一（低阻抗電路不太容易接收）。
通常，靜電感應指的是電場引起的常規噪聲感應。為了簡化電路模型，我們只將重點放在如圖4所示的線路間浮動靜電容量。

(3) 如何降低靜電感應
為了降低靜電感應，通常會(huì )采用以下措施:
(i)增加距離（降低浮動靜電容量）。
(ii)減小線路等的尺寸。
縮短并聯線路部分的長度（降低浮動靜電容量）。
(iii)提供靜電屏蔽（用金屬板蓋住噪聲源或受害方，然后連接到地線）。
(iv)降低噪聲源的電壓（使用EMI靜噪濾波器）。
(v)降低接收器的阻抗或靈敏度（使用EMI靜噪濾波器）。[page]

靜電屏蔽

圖5提供了靜電屏蔽的示例。接地的金屬板放在噪聲源和受害方之間，以便阻擋電場的效果。


如圖5(b)所示，將噪聲旁路到地，降低了對噪聲受害方的影響。因此必須要有接地（連接到地線）。如果屏蔽高頻噪聲，則沒有必要接至大地。連接到外殼或電路的地線就足夠了。但接地阻抗應盡量小，以便讓噪聲電流流動順暢。
一般而言，靜電屏蔽是指對靜電電場的屏蔽。如果如圖5所示阻擋線路附近的高頻噪聲，就涉及到了電磁屏蔽的效果（稍后講述）。
屏蔽可同時應用于噪聲源側和受害方側。如果屏蔽受害方側，則連接到受影響電路的地線。
