【導讀】最近一個重要客戶的機器測試分別要求測試QP，AV和PK（測試項是EN55022的傳導輻射CE），問起這幾個值之間的數值關系。PK QK AV的區別在于檢波器的RC參數，公式是對標準的理想正弦信號而言。在電磁兼容測試工程實踐中，時變的信號目前是沒有公式去算的。
不過后來在想既然提到了這個問題，也該要讓自己的答案再深入一些：
EMI Receiver可以進行準峰值測量、峰值測量和平均值測量。當輸入信號是正弦波時，無論用何種方式測量，得到的讀數都是相同的，等于該正弦波的有效值，精度應優于±2dB。但是如果輸入的是周期脈沖信號，則三種測量方法得到的讀數是不一樣的，其結果如表所示。
峰值、準峰值和平均值測量的結果比較
表中
E——正弦波的有效值；
δ——脈沖強度，等于脈沖幅度×脈沖寬度sec，單位：mＶs
Bimp——脈沖寬度；Bimp="1".05B6(B6表示6Db 帶寬的脈沖帶寬，在15k-30MHZ,8khz<B6<10khz)
PP(α)——準峰值檢波效率，與檢波器的充、放電時間常數、脈沖重復頻率和帶寬有關，P(α)≤1。
fPR——脈沖重復頻率；

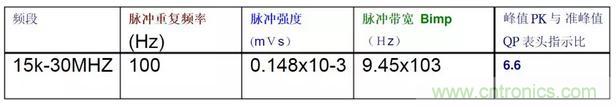

由表可知，峰值測量結果≥準峰值測量結果。下表中中列出了輸入標準脈沖，在標準寬帶情況下峰值與準峰值表頭指示之比值。峰值測量時的絕對脈沖特性
下表列出了具有相同帶寬的準峰值 QP 和 平均值 AV 表頭指示之比值，在相同帶寬條件下準峰值和平均值表頭讀數之比值
由表可知，準峰值≥平均值。對于規則的周期性脈沖可以根據表7來進行峰值、準峰值、平均值之間的轉換。 但是一般騷擾都是隨機的，很難進行彼此間的換算，因此有些標準同時規定了發射測量的準峰值限值和平均值限值。
總上所述：PK≥QP≥AV。
