【導讀】大家都喜歡游戲，尤其喜歡通過游戲主機打游戲，那感覺真的是非常棒！無論是曾經的任天堂，還是現在PSP、X-BOX都是令無數玩家留下美好回憶的一代神機，但是我們肯能只是玩游戲，內部結構可能還沒過，現在，終于可以見一見盒子內部的秘密，一起來圍觀我們的大神拆解這款：PLAY STATION 4！
首先慣例，先看包裝！

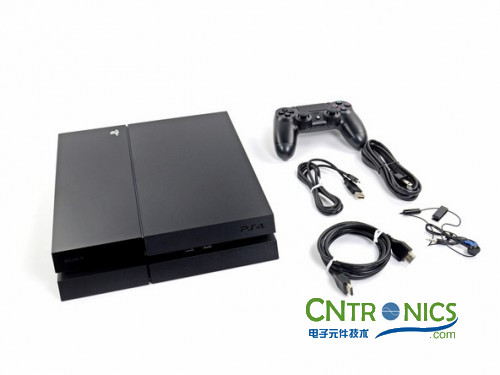

拆開盒子，所有設備。

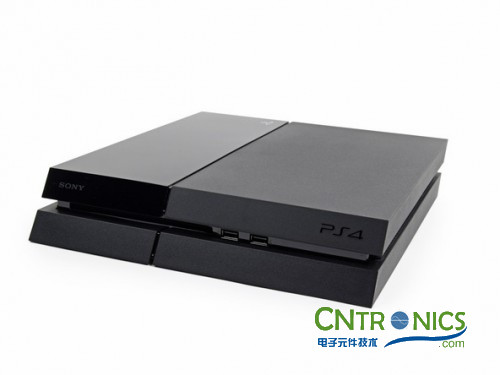

正面的特寫。
后面的特寫。

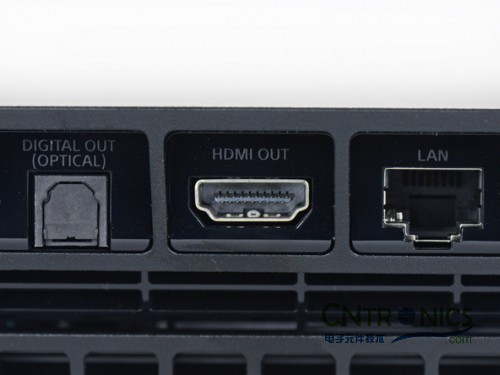

針對部分用戶碰到的無法開機問題，已經確認源自HDMI，而惹禍的是接口內部的一小片金屬向上彎曲，破壞了與數據線之間的連接，導致視頻信號無法輸出。

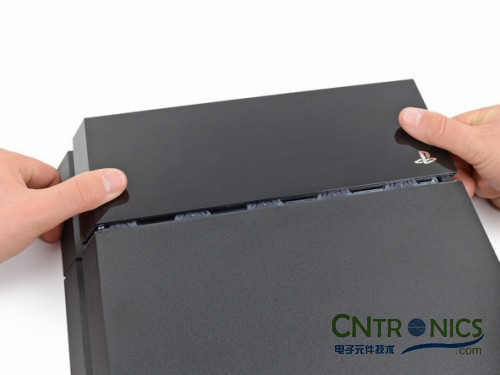

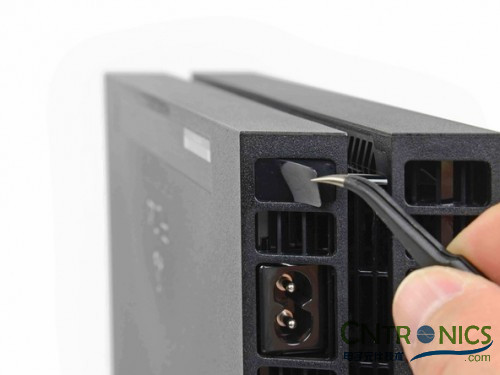

外殼的這一部分按住向外推即可取下。

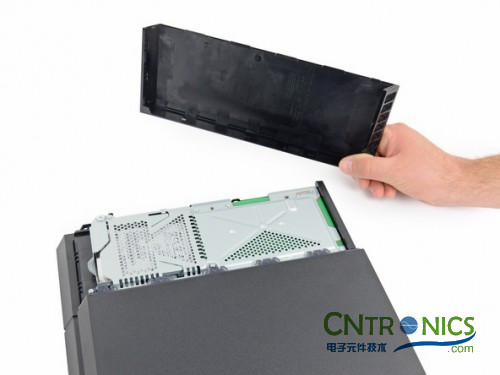

拿下外殼。
[page]

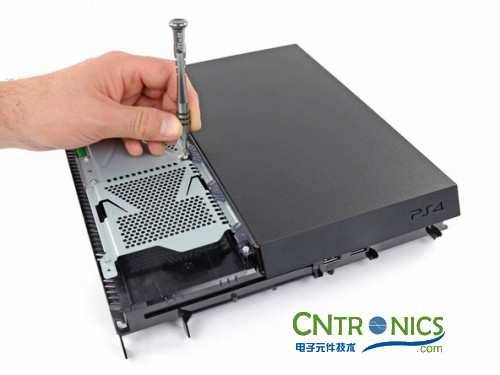

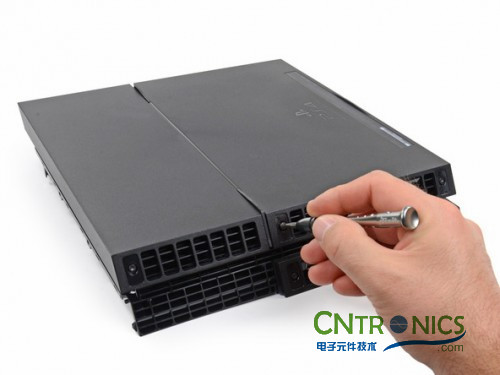

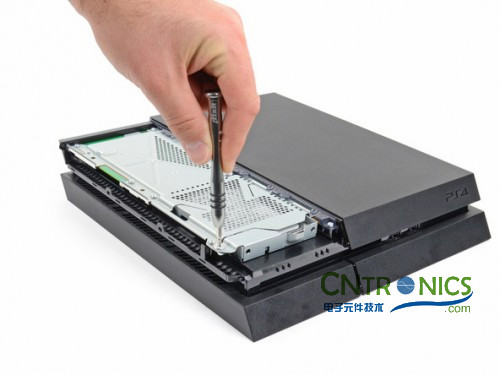

啟用螺絲刀。

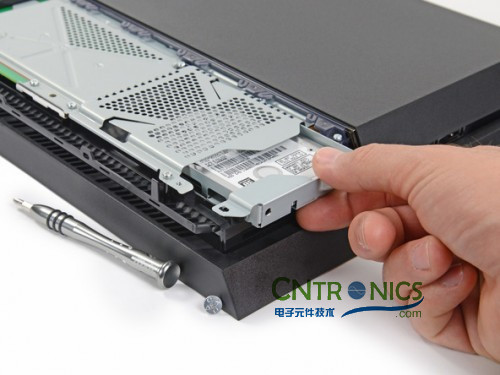

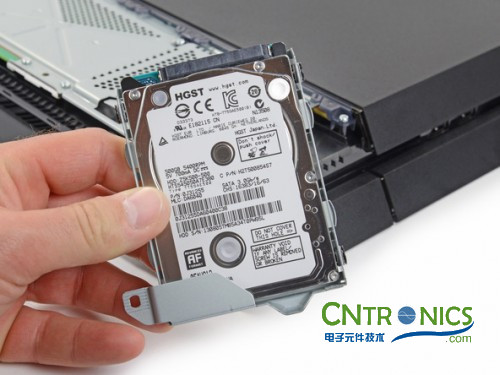

拔出硬盤。
只要硬盤厚度不超過9.5毫米的筆記本標準硬盤規格都可以裝上，不過那些12.5毫米的大尺寸就不行了。

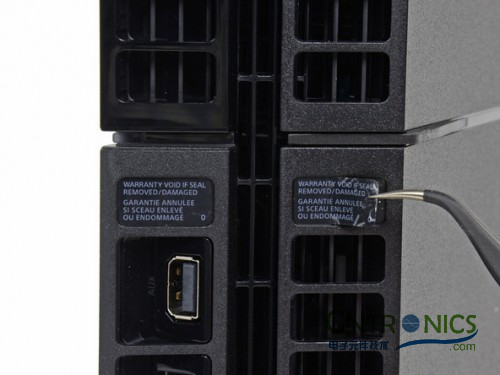

背部有四個貼紙，其中兩個上邊還有警告，提醒用戶不要自己拆機。

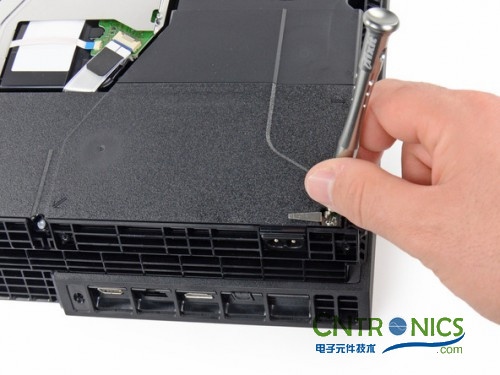

松開螺絲。
起開殼兒。
邊角的螺絲也不僅僅是螺絲，而是起到某種作用的托架。

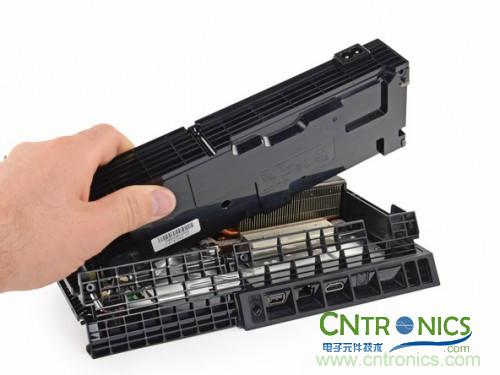

小小的PlayStation 4主機中內置了電源，這一點讓體積比PlayStation 4大許多的Xbox One絕對自愧不如。

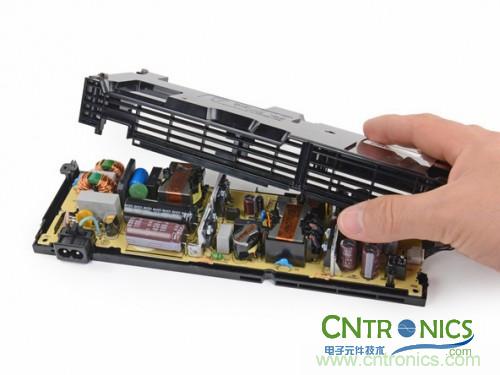

電源外殼非常容易取下，內部可見黃色PCB和各種電容、電感。

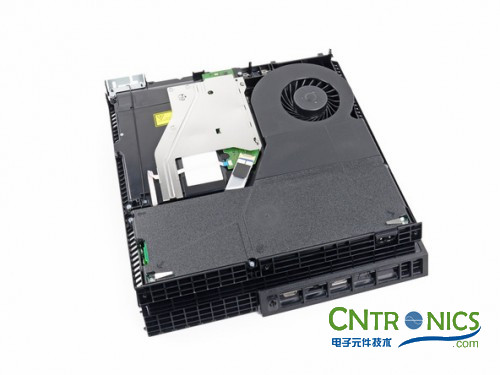

PlayStation 4的電源內置使得設計更加緊湊，但散熱風扇就更重要了，可見其體積相當大，還貫穿著熱管。

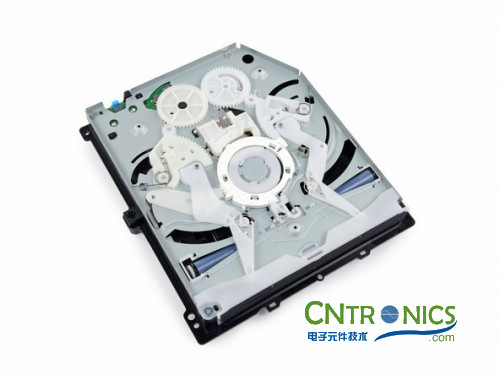

BD/DVD光驅是幾顆螺絲固定住。注意它不向下兼容，無法讀取PS3/PS2/PS1的游戲光盤。

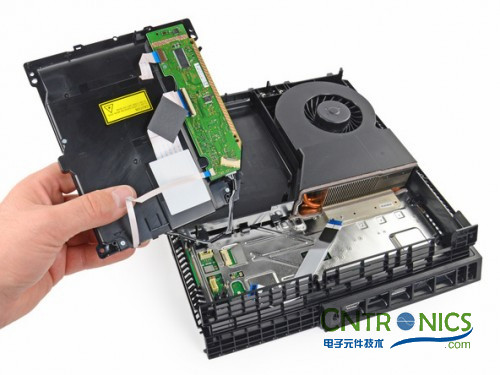

由于在機器內部，因此PlayStation 4的光驅并沒有像普通光驅那樣用外殼包裹起來，內部一覽無余。
光驅電路板正面只有一顆瑞薩SCEI RJ832841FP1，用途位置，應該是控制芯片。

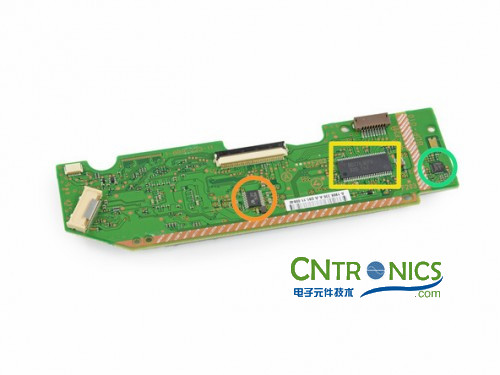

背面橙色Microchip Technology 312 3536A、黃色BD7763EFV 325 T62、綠色STM8ED 9H A07 VG MYS 331Z。
繼續擰螺絲。

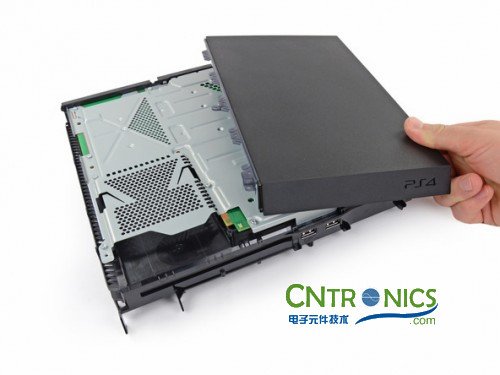

拿下外殼。

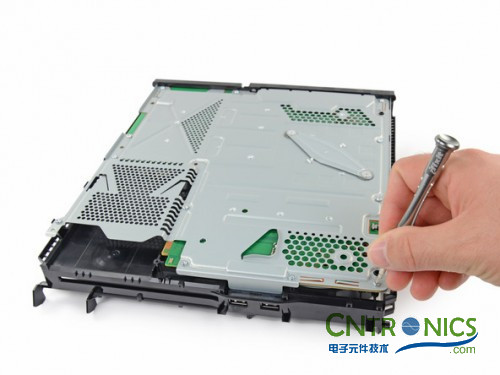

再次擰螺絲。

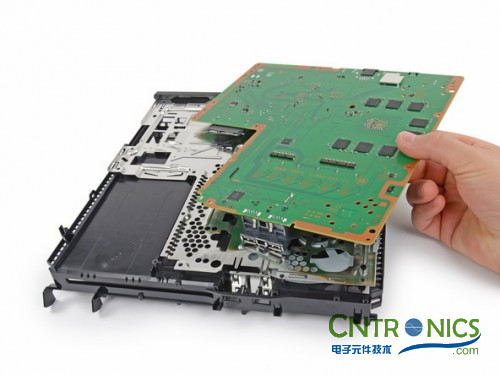

拆下PlayStation 4的后殼，拿開中間的支架，主板近在眼前。
主板赫然呈現出來（好大）

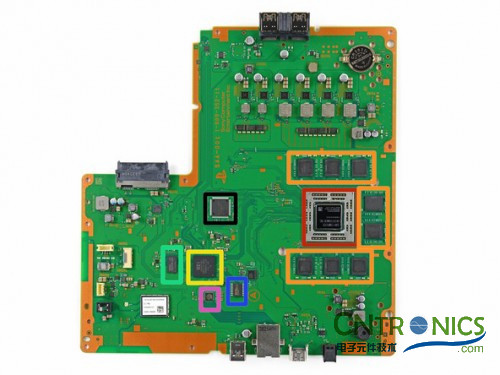

主板正面芯片元件包括：
紅色：索尼電腦娛樂(lè )(SCEI) CXD90026G SoC處理器(AMD Jaguar CPU/GCN GPU)
橙色：三星K4G41325FC-HC03 4Gb(512MB) GDDR5內存/顯存顆粒，十六顆(正反面各一半)，總容量8GB
黃色：SCEI CXD90025G低功耗協處理器，網絡(luò )任務專用
綠色：三星K4B2G1646E-BCK0 2Gb(256MB) DDR3緩存
藍色：Macronix MX25L25635FMI 256Mb(32MB)串行Flash
粉色：Marvell 88EC060-NN82以太網控制器
黑色：SCEI 1327KM44S
主板背面芯片元件包括：
紅色：Genesys Logic GL3520 USB 3.0 Hub控制器
橙色：另一半內存/顯存
黃色：International Rectifier 35858 N326P IC2X
綠色：Macronix 25L1006E CMOS串行Flash
黑色：39A207 1328 E1 3FU

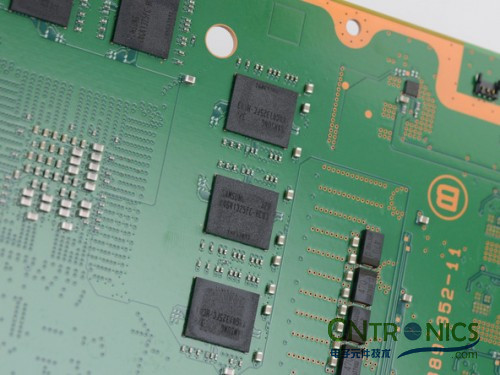

三星GDDR5內存、顯存。
左下角黑色的，松下MN86471A HDMI通信芯片。

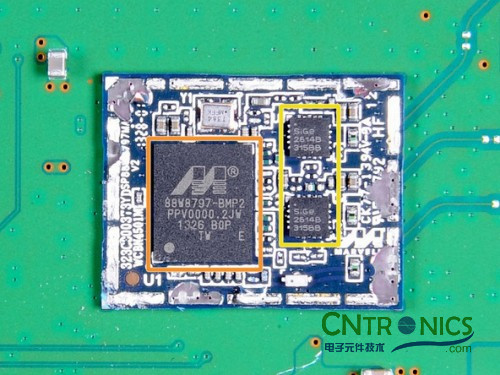

左下角白色的那個，揭開后發現是Marvell Avastar 88W8797-BMP2無線芯片，支持802.11n 2x2 Wi-Fi、藍牙4.0、調頻收音機。

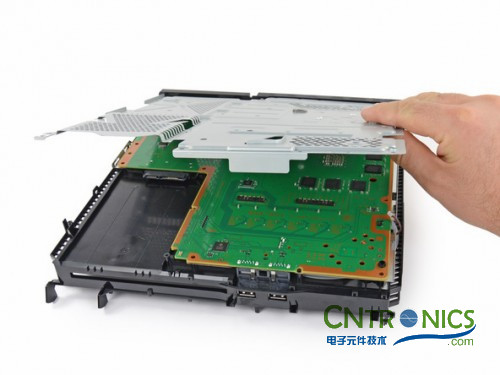

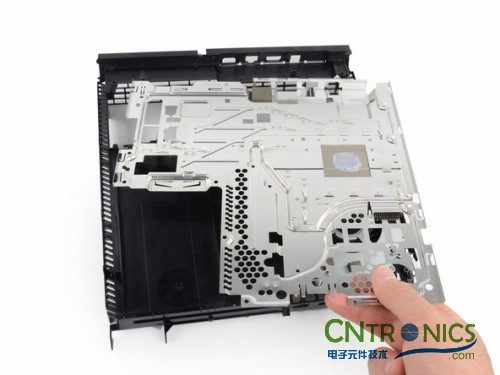

主板下方的電磁屏蔽框架。

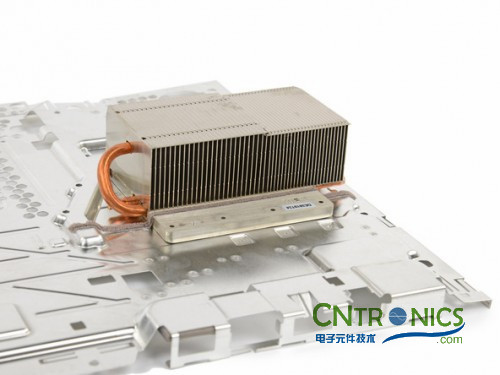

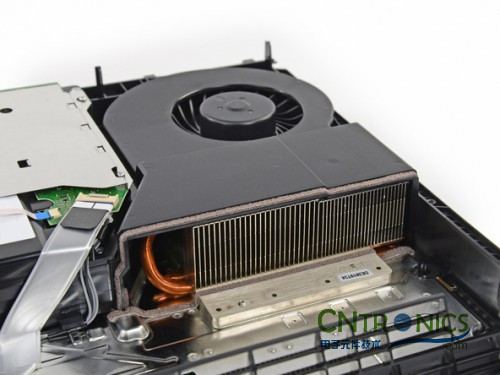

碩大的散熱器被牢牢粘在了上邊無法取下。PlayStation 4的電磁屏蔽支架邊緣極其鋒利，需要異常小心。

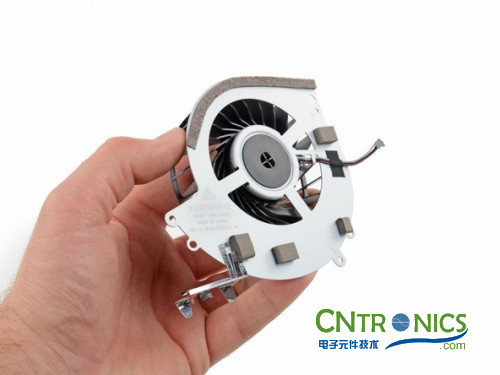

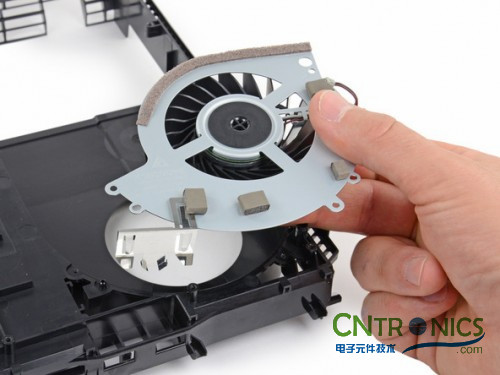

風扇！
做工很棒的超大號風扇，相信會(huì )比PlayStation 3的散熱性能提高不少，同時更安靜，更智能。

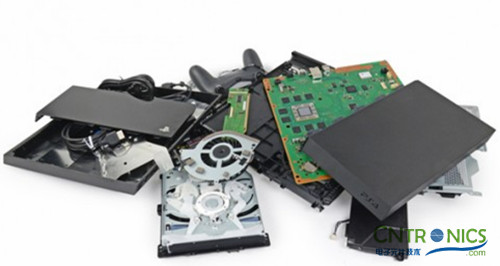

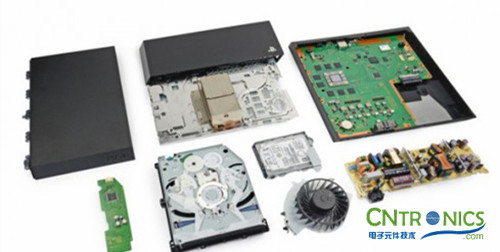

拆解完：堆了一堆。
大神給PlayStation 4打出的維修指數為8分，基本還是非常容易維修。
結束語：怎么樣，大飽眼福了吧，原來游戲機內部就是這種構造，小伙伴們有時間也可以試試拆解下，只是，千萬別拆后裝不上，那可就熱鬧了哦！
