【導讀】頭戴式耳機在奔跑中也有優良的隔音、音效等效果來的，相比于傳統的耳機可以少了把耳機從頭上扯下來砸到地上的煩心事，但是無線藍牙耳機貴的要死，所以一位技術達人準備自己來DIY頭戴式藍牙耳機，買不起咱還做不起么？
說到頭戴式耳機，我想很多人都是奔著它優良的隔音、音效等效果來的，但是傳統的有線頭戴耳機在使用中總是會(huì )不小心扯到耳機線，有時甚至會(huì )直接把耳機從頭上扯下來砸到地上，這一點讓人覺得頗不爽。
在屢屢發生上述令人不爽的事情之后我終于決定要換個無線頭戴耳機了！雄心壯志上在某網購逛了一圈，掃了一眼咱的賬面余額，然后默默地抓起普通有線耳機繼續用……喂喂，作為一個DIYer怎么能允許這種情況出現！買不起咱還做不起么？趕緊的采購零件開工！
材料和工具：
制作材料:
頭戴式耳機
舊耳機一副（用于取音頻線）
藍牙音頻接收模塊
600mAh鋰電池及保護電路
鋰電池充電板
3pin排針及排插
3.5mm耳機座
小撥動開關
飛線若干
熱縮管若干
油性記號筆
絕緣膠帶
藍色5mm LED
制作工具
烙鐵及相關耗材
熱熔膠槍
電磨（帶鉆頭）
銼刀
游標卡尺
鋼尺
小十字螺絲刀
拆解原耳機
首先將耳罩拿下來，注意別太暴力，力度要適中，別把上面的縫線扯開了……
然后擰下三顆固定螺絲，把揚聲器單元溫柔地、輕輕地卸下來。拆下來的螺絲可以放在耳罩里面，沒那么容易弄丟，省的半小時后總裝發現少個螺絲神馬的。
將原來的音頻線焊下來，去除，留下外殼和揚聲器部分。
將相對獨立的左右部分用舊耳機線連起來
[page]
由于原來的耳機左右兩邊的部分是相對獨立的，沒有導線連接，而此次制作需要將電池和藍牙模塊分開左右兩邊放，放在右邊的藍牙模塊的左聲道輸出也需要用音頻線連接到左邊，所以需要用一副舊耳機來拆取音頻線。
這是一副被蹂躪過的耳機線……好在線纜部分沒有損壞，可以使用。
這里之所以不采用從這副耳機上拆下來的耳機線是因為拆下來的線太粗了，不方便走線，而普通耳機的線比較細。
分出兩根等長的、大約比耳機頭罩部分長兩倍的耳機線。
將耳機的折疊轉軸和伸縮部分拆解，注意在拆解的時候千萬不要用蠻力，若是拆不開的話先檢查一下是否漏拆了一顆螺絲，同時多試幾個方向和角度，不然咔嚓一聲后你就只有重新買一個頭戴耳機了……
完全拆解后的折疊轉軸和伸縮部分。
先從頭罩部分開始下手，準備布線。

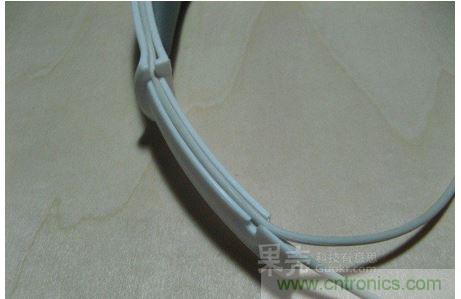

如圖所示，將耳機線壓進頭罩時突然發現這款耳機貌似是有設計過線槽的，耳機線可以很輕松的壓進去，就連伸縮和折疊轉軸部分都有過線槽，大大方便了本次制作……
[page]
再卡一根線進去，如圖所示，一根是電源線一根是左聲道音頻線。
然后將線繞過頭罩上的卡齒，準備推進卡槽中
將頭罩的卡齒推進伸縮部分的卡槽中，然后將兩根線從伸縮部分底端（圖中右邊）那個縫隙中穿出來。注意要先把頭罩拉到最長以留出足夠長的線以免以后戴耳機調節松緊的時候把線扯斷。
另一邊如法炮制，注意兩端留出的線長要一致哦！
將耳罩部分裝上，但是發現圖中金屬的轉軸部分原先設計的走線槽只能容納一根線，無法穿過兩根線，這時候只有直接在聽筒的外殼上打孔過線了……
量好線的直徑，準備比線徑稍微大那么一點點（大0.1mm左右）的鉆頭，打孔。

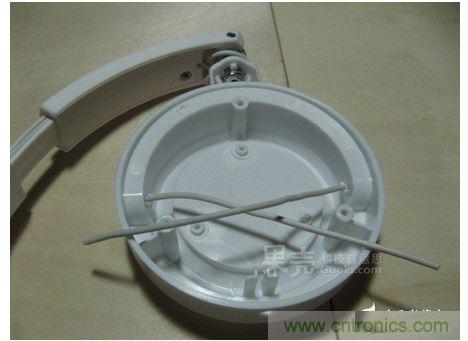

將兩條耳機線分別穿過過線孔，走線成功！

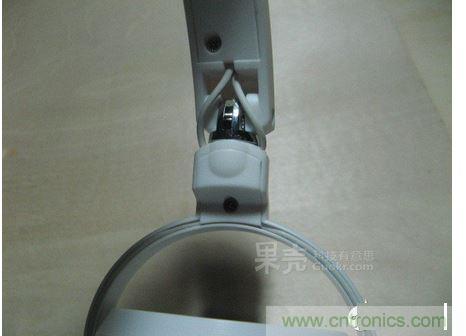

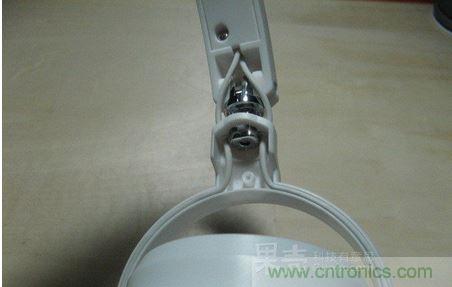

將走下來的耳機線壓入聽筒轉軸支架里面的空隙中，如圖所示。
至于側面的轉軸部分，先將轉軸拆出來，然后將耳機線穿進去，最后再把轉軸裝回去。
歷盡千辛萬苦通終于成功穿入聽筒內部的兩條耳機線……
由于貼著轉軸部分打孔過線，所以換來的轉軸卡子也要適當修剪一下，以給“入侵”進來的耳機線留出一定空間。
然后將修剪過的卡子裝上，折疊轉軸部分的布線就結束啦~

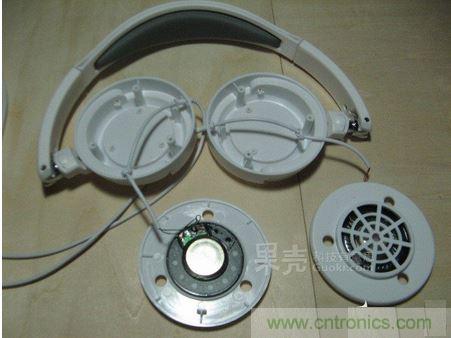

另一邊也如法炮制，一個頭戴式藍牙耳機的基本框架就出來了~
電路部分的制作

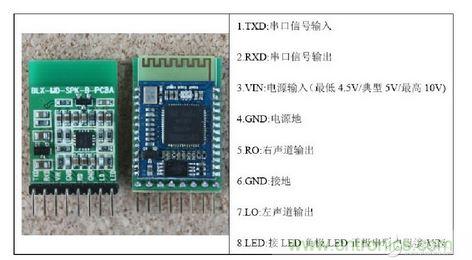

首先出場的是今天的主角——藍牙音頻接收模塊。

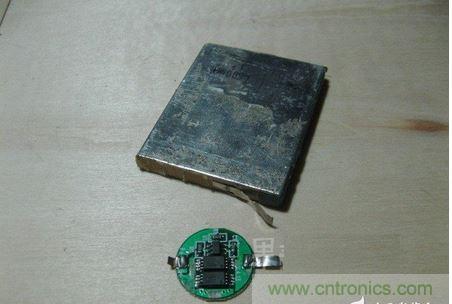

然后是主角的動力源——600mAh的舊手機電池（說是電芯更恰當……）和鋰電池保護電路。
首先在電池的正負兩極引出導線，注意區分正負極及避免短路！
由于本次制作作者暫時找不到不同顏色的細飛線，于是只有用記號涂黑負極引線筆這個古老的方法來區分正負極了……
由于找不到其他的足夠小又合適的電源插接口，于是只有用排針排插來代替了。
為什么要用三根排針？原因是為了防反接，原理見圖。這么接的話不論正插反插都不會(huì )因接錯正負極而導致其他事故的發生。

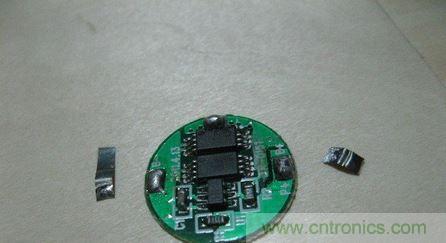

這是從手電筒用的舊16340鋰電池上拆下來的保護電路板，首先把原來的鎳片焊下來

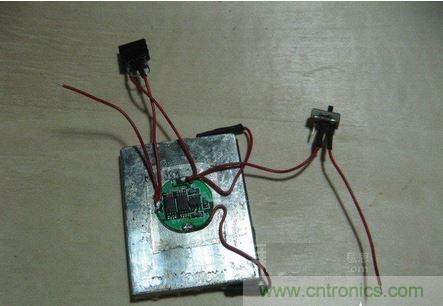

將電池接在保護電路上，將充電接口接在保護電路上。注意留兩根藍牙模塊的電源線。
記得在藍牙模塊的電源線上裝上電源開關哦！
將左右兩邊的聽筒中的耳機線剝開，露出內芯。
將電池用熱熔膠粘在左聽筒內部。注意擺放位置及方向。

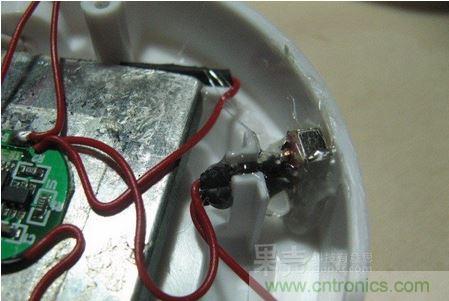

電源開關剛好放如之前的耳機線入口處，然后用熱熔膠固定好。
將原來預留的藍牙模塊電源線與其中一根耳機線中的兩根漆包線焊在一起。注意漆包線需要用打火機燒灼掉表面的漆層后才可以焊接！
[page]
記得在紙上寫清楚哪條耳機線是電源，哪條是左聲道哦！

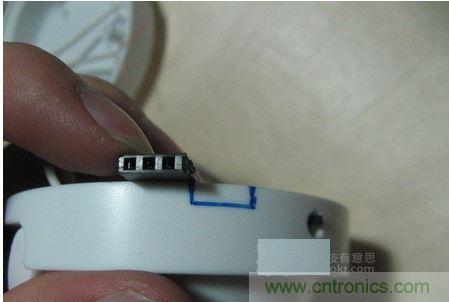

至于電源接口則需要自己打一個合適的槽了。
開好槽后記得打磨光滑，然后上熱熔膠固定。

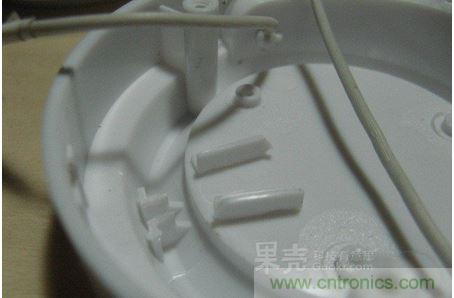

由于電源接口的位置剛好是揚聲器單元上的一個卡位，如圖所示，所以只有剪掉這個卡位才能正常裝上揚聲器單元。

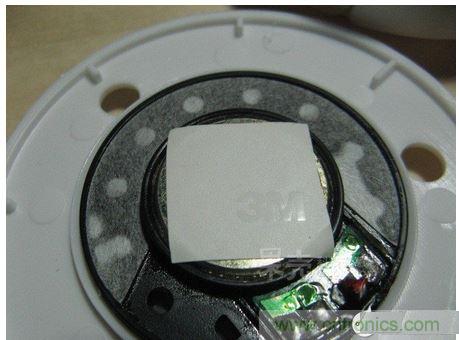

記得揚聲器背面貼一段絕緣膠帶，以防止金屬外殼對電池保護電路板造成短接的影響。

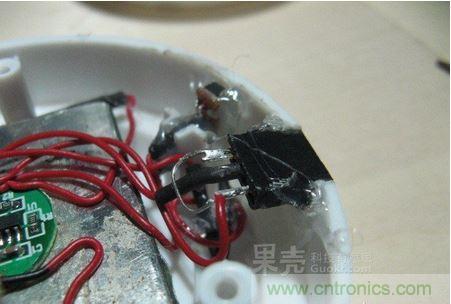

后來發現電池保護板需要移到旁邊來才可以正常裝上揚聲器單元，不然保護板剛好頂住揚聲器背面裝不下……
將另一條耳機線焊上揚聲器模塊，準備總裝左聽筒。
再次提醒要拿筆和紙記錄好哪條耳機線是左聲道哪條是電源！
裝上三顆螺絲和耳罩，頭戴式藍牙耳機就完成了一半了！

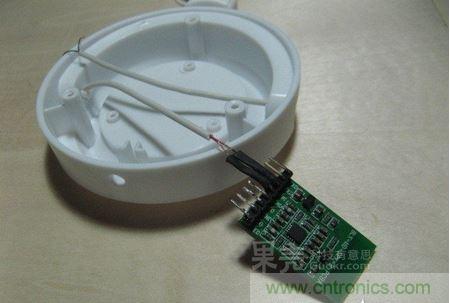

拿出剛才的記錄，先將電源線焊到藍牙模塊上。注意漆包線和藍牙模塊都比較脆弱，焊接的時候一定要溫柔~

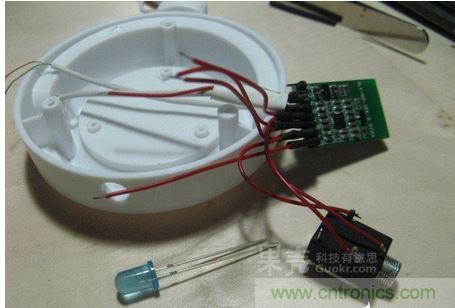

然后在藍牙模塊上接出一會(huì )需要的接線。我這里是指示燈一根，左右聲道和音頻地線各兩根。
準備安裝音頻輸入/輸出接口，美觀起見，同樣安裝在原來的耳機線入口處，不過這次要擴孔和剪掉卡位。
將卡位剪斷，然后擴孔。

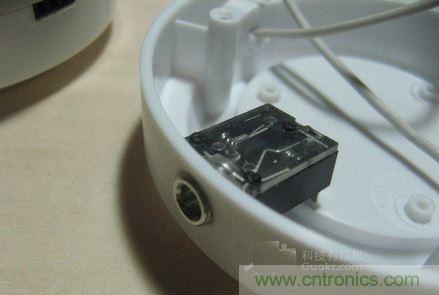

3.5mm音頻插座完美放入！
附一張上初二的時候貼在桌子上的各種常用接線定義圖……

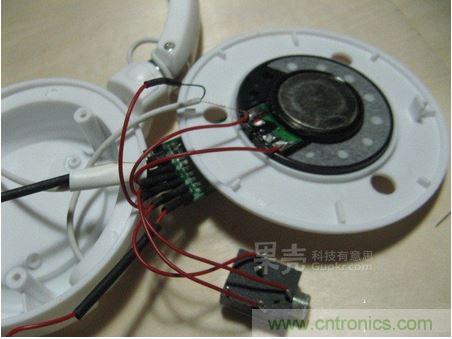

接好音頻輸入/輸出接口，準備接指示燈。
將右聲道部分焊接到揚聲器單元上。

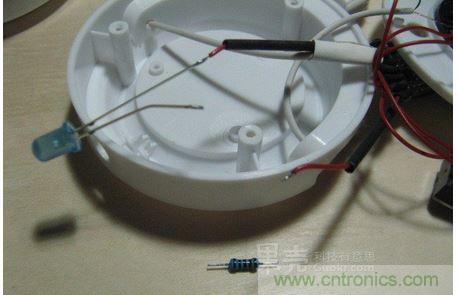

LED狀態指示燈需要串聯1K左右的電阻以免亮度過高。
藍牙模塊接線圖

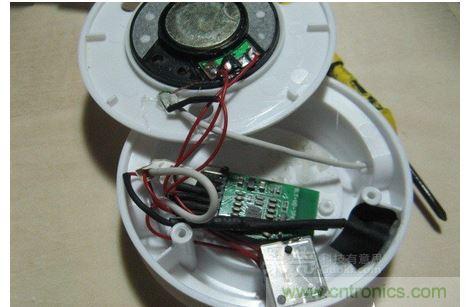

將從左邊穿過來的右聲道音頻線接好，然后打開電源開關測試，藍燈快閃，正常進入被搜索狀態！
將LED用熱熔膠粘在聽筒外殼上，里面最好貼一層黑色絕緣膠帶防止漏光。
將右邊聽筒也裝好，此時一個自己親手打造的藍牙頭戴式立體聲耳機就制作完成啦！
簡潔漂亮的接口和開關。
充電部分制作
首先按照與充電插座同樣的方法制作充電插針（下為原理圖，排針與排插的接線一樣）。

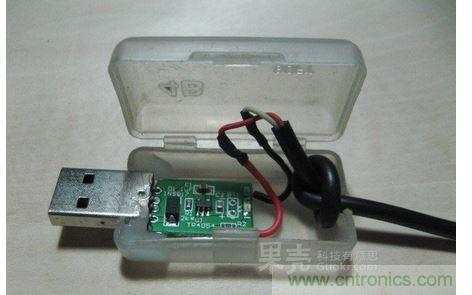

然后將一個鋰電池充電板上的電池端接線接到做好的充電線上。
為避免將線扯斷或者焊點脫落，最好在線上打個孔再引出盒子外。
合上蓋子，插上插頭，開始為你的藍牙耳機補充能量！
