【導讀】廣播電臺現在已經被廣告塞滿，當廣播信號被一陣工業噪聲淹沒的時候，是否還能想起當年手捧收音機聽廣播，聽電臺的留聲歲月。本文就由小便帶領大家DIY收音機，制作出不用電的礦石收音機。
我們習慣把那些不使用電源，電路里只有一個半導體元件的收音機統稱為“礦石收音機”。“礦石收音機”源于早期的檢波器元件是直接用天然礦石作成，使用時得通過一根金屬探針調整其在礦石上的壓力和方位得名。礦石收音機是所有無線電接收設備里最簡單的一種，除非離電臺相當近否則其天線和地線的架設是非?？季康??！?br />
礦石收音機是指用天線、地線以及基本調諧回路和礦石做檢波器而組成的沒有放大電路的無源收音機，他是最簡單的無線電接收裝置，主要用于中波公眾無線電廣播的接收。由于最初是用礦石來做檢波器，故由此而得名?！ ?br />
當晶體管發明后，無線電愛好者使用鍺二極管替代了礦石。中國的老無線電愛好者凡是玩 過礦石機的都應該記得2AP9這個充滿懷念的二極管型號。

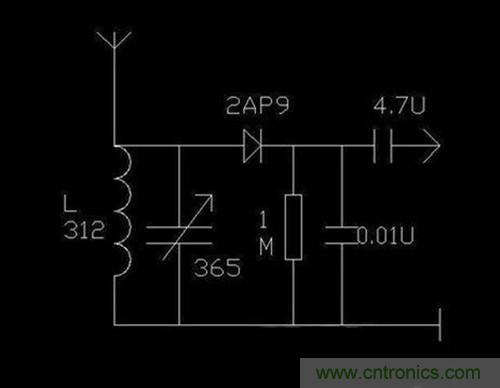

簡單的礦石收音機可以只有一個線圈，可變電容器，檢波器還有耳機構成，由于只有一個調諧回路 而被稱為“單回路礦石收音機”，這樣的機器，在配用良好的天地線時可以接受當地或稍遠一點的電臺，但是分隔電臺的能力（選擇性）很不好，經常會(huì )出現“夾 音”，也就是兩個或者更多電臺在一起響?！ ?br />
除了這樣的簡單形式外，還可以有二甚至是三回路的礦石收音機，以提高選擇性，但是對音量沒有大的改善?，F在還有一種新型的檢波用的MOSFET，可以獲得接近于0伏特的壓降，這種元件用于礦石收音機的檢波效果絕佳?！ ?br />
優良礦石收音機需要：極好的天地線，高Q值的線圈和可變電容，低正向壓降的檢波器，靈敏和有良好阻抗匹配的耳機。
1.無需用電源；
2.在停電或沒有電池時仍可聽到廣 播；
3.可以用來測試天線或地線的效率；
4.礦石機很有吸引力，可以用來引導初學者、小朋友進入無線電、廣播及DIY的天地；
5.線路簡單， 容易制作；
6.接上功放機，可收聽到最佳音質的AM廣播；
7.終身可用，免除維修費用。
