我一直想做個斯特林發動機，可惜復雜度略高。不過這個溫差發電的小風扇很簡單，適合在一個周末里搞定。





溫差發電依靠帕耳帖效應，這種效應常用于cpu散熱器和袖珍冰箱里的半導體制冷片上。通常使用時我們給制冷片施加電流，一面就會(huì )變熱而另一面變冷。但是這個效應也可以反過來：只要制冷片兩端有溫差就會(huì )產生電壓。





不同的金屬導體（或半導體）具有不同的自由電子密度（或載流子密度），當兩種不同的金屬導體相互接觸時，在接觸面上的電子就會(huì )由高濃度向低濃度擴散。而電子的擴散速率與接觸區的溫度成正比，所以只要維持兩金屬間的溫差，就能使電子持續擴散，在兩塊金屬的另兩個端點形成穩定的電壓。由此產生的電壓通常每開爾文溫差只有幾微伏。這種塞貝克效應通常應用于熱電偶，用來直接測量溫差。



一個溫差發電電路由兩種賽貝克系數不同的材料接觸構成(比如P型半導體和N型半導體)。如果沒有負載，電路中不會(huì )有電流但是兩端會(huì )有電動勢，這時候它以檢測溫度的熱電偶方式工作。（圖片來源：wikipedia.org）



帕爾貼效應是塞貝克效應的逆效應，可以產生在兩種不同金屬的交界面，或者一種多相材料的不同相界間，也可以產生在非勻質導體的不同濃度梯度范圍內。當對上述三種材料通入電流時，金屬1會(huì )對金屬2或相1對相2，或濃度點C1與C2間產生放熱或吸熱反應。簡而言之，當在兩種金屬（或半導體）回路上施加電壓通入電流后，不同金屬的接觸點會(huì )有一個溫差。



利用塞貝克效應的熱電制冷器電路圖。（圖片來源：wikipedia.org）



由于半導體溫差電材料的品質因數比金屬的高得多，所以有實用價值的溫差電材料都是用半導體材料制成的。帕爾貼器件是利用半導體的帕爾貼效應制冷的器件，實用的半導體制冷器由很多對熱電元件經并聯、串聯組合而成，也稱熱電堆。單級熱電堆可得到大約60℃的溫差。熱電堆也可根據塞貝克效應工作把熱能（即內能）轉化為電能進行溫差發電。當溫差電堆兩端處于不同溫度時，就會(huì )產生電動勢，可以輸出功率。















制作過程很簡單，大多數部件直接在網上買最便宜的就行。最大的花費是那個12cm大的熱管散熱器，價值20美元。但是它附帶了大部分能直接應用的安裝配件和配套螺絲，沒有這些配件會(huì )帶來很多麻煩。

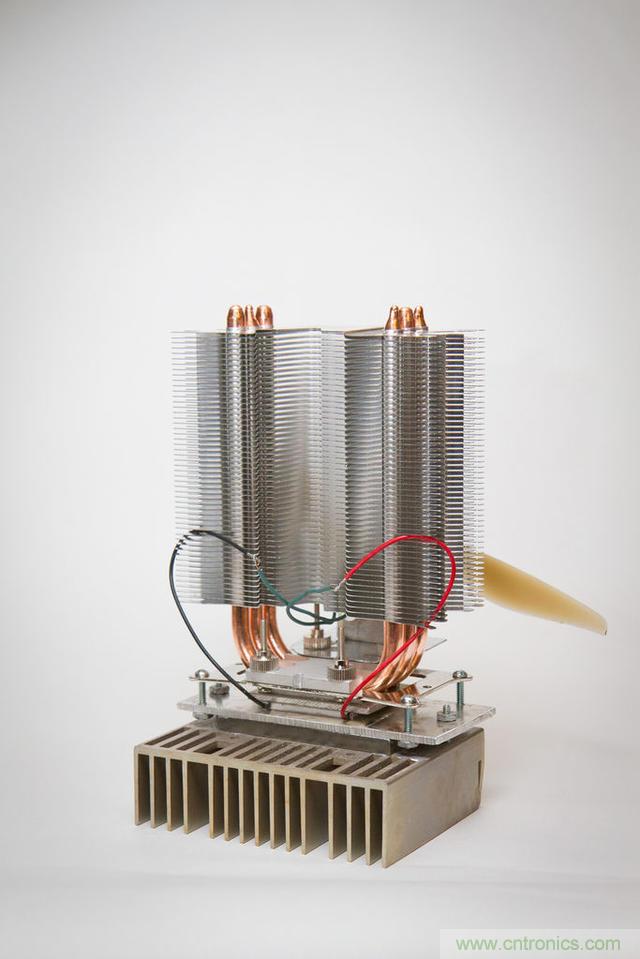

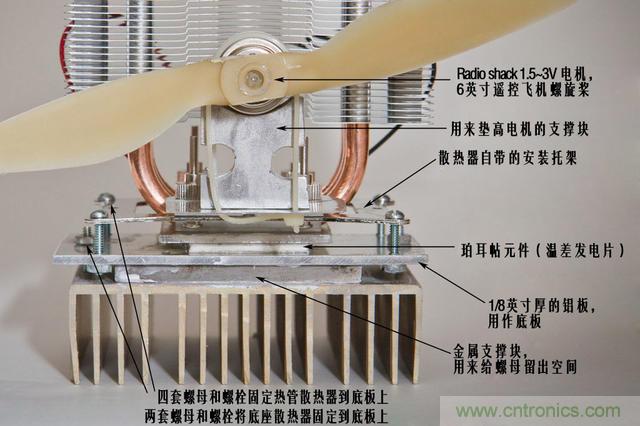

溫差發電機的構成（查看大圖）



半導體制冷片來自一家本地店鋪（因為我想盡早拿到周末開工）?？梢再I(mǎi)到適應更高溫度的溫差發電專用片（黑貴?。?，不過大多數情況下不太需要，熱源不過是壁爐和開水的程度。



制冷片大約能產生1.5～3V的電壓，提供的能量也不大。Radio Shack的小電機很合適（3美元）。用作風扇的是一個遙控飛機的螺旋槳，安裝時稍費了一些力。



底板的原材料是1/8英寸厚的鋁板，用鋼鋸鋸下需要的尺寸然后打磨邊緣就好。



制作的時候不怎么需要計劃和圖紙，因為你只需要把一疊材料對齊夾住，然后在差不多的地方鉆出螺絲孔就好，一只手也能勝任。有些手工誤差都不打緊。也許你愿意把孔的位置角度都規劃對齊，但是我覺得越簡單越好。



我給電機做了一個小支架，這樣風扇離頂部的熱管散熱片更近，能更好地幫助散熱。



整個風扇的底座是一個奔騰II的散熱器。它有兩個作用，一是支撐風扇，二是收集熱量在半導體制冷片的兩面制造溫差。







第一次運行的時候，頂部的熱管散熱片只是稍微溫暖。這個風扇的散熱效率比買來的EcoFan更好，可以在爐子前面正常工作。



這就是幾個小時之后的成果，祝制作愉快！
