TI的WEBENCH®接口設計工具可為串行鏈路仿真提供簡單卻功能強大的環境。這款基于Web的免費工具可作為快速且方便使用的高速通道分析仿真工具 —— 對傳統上由已獲授權的電子設計自動化（EDA）軟件工具進行的分析（更嚴格更耗時）是一種補充。您可在這篇博客文章里讀到更多關于WEBENCH接口設計工具的內容。



這一切聽起來很棒，但該工具能給您帶來可靠的結果嗎？為了回答這個問題，筆者去了實驗室，并進行了一些測量。筆者決定使用一個速率為12.5Gbps的Linear re-driver DS125BR820EVM、一些FR4印刷電路板（PCB）走線以及具有SMA連接器、適用于背板子系統的子卡。圖1展示了筆者的簡單設置。使用一個誤碼率測試器（BERT）作為為本次研究的發送器及接收器）。

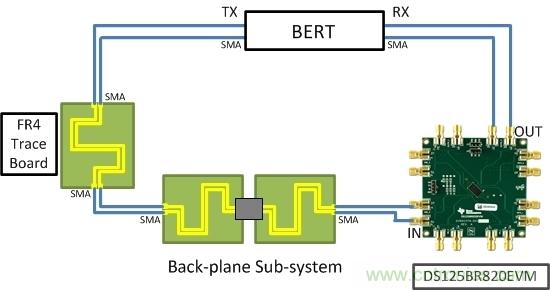

圖1：實驗室測量設置



首先，筆者用一個四端口網絡(luò )分析儀測定了所有線纜、連接器和電路板走線的S參數并保存它們，目的是用來建立通道模型。接著筆者對這些文件進行級聯，旨在為前置通道（芯片輸入之前的所有通道）和后置通道（芯片輸出后面的所有通道）創(chuàng )建組合式模型，以便上傳到WEBENCH接口設計工具。因為可從該工具訪問DS125BR820 IBIS-AMI（input/output buffer information specification-algorithmic modeling interface）模型，所以最后要做的一件事是設置發送器。筆者使用一個通用的IBIS-AMI發送器模型，并將邊緣速率和差分輸出電壓匹配得盡量接近BERT。由于筆者的WEBENCH環境復制了實驗室的試驗臺，因此筆者可為幾種不同的設置運行仿真，并觀察它們的匹配狀況如何。WEBENCH接口設計工具的另一個妙處是它能遠程處理仿真，這樣筆者就可以在實驗室通過自己的筆記本電腦運行它們，無需擔心處理能力。



在本次研究中用了兩個實例。實例1是在8Gbps的數據速率下使用了PCI Express Gen3。實例2是在12Gbps的數據速率下使用了SAS3。



實例 1 的技術參數為：



BERT輸出：8Gbps、800mVpp。



通道：在4GHz的前置通道處為?10dB，在4GHz的后置通道處為?2dB。



DS125BR820設置：輸入EQ = Level 3、輸出VOD = Level 5。





圖2：實例1的實驗室數據（左）和WEBENCH接口設計工具仿真數據（右）



實例 2 的技術參數為：



BERT輸出：12Gbps、800mVpp。



通道：在6GHz的前置通道處為?14dB，在6GHz的后置通道處為?3dB。



DS125BR820設置：輸入EQ = Level4、輸出VOD = Level 7。

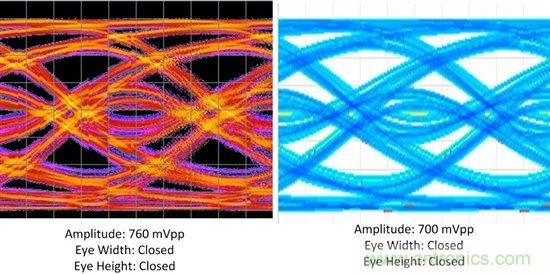

圖3：實例2的實驗室數據（左）和WEBENCH接口設計工具仿真數據（右）



DS125BR820在筆者的系統輸出端打開了眼圖。圖2所示的實例1表明有足夠的余量，看來DS125BR820能補償更多的通道損耗同時使眼圖仍能保持開啟狀態。圖3所示的實例2展示了相反的情況：筆者的通道有太多的損耗，在這些運行條件下筆者很可能會(huì )看到誤碼，除非在通道的末端使用接收芯片的均衡功能。



如果您未能如筆者一樣擁有可上傳的S參數測量值，那么您可以簡單地輸入在給定頻率下的預期損耗；WEBENCH接口設計工具將產生與您所需插入損耗相匹配的通用S參數。



設置和運行像這樣的仿真大約需要30分鐘，產生的結果比實驗室測量值更合理且匹配更好。WEBENCH接口設計工具是一種非常有用、基于Web的工具，能幫用戶根據自己的應用需求挑選合適的器件。筆者希望您試用一下它！
