電梯是一個涉及安全的復雜系統，電梯外呼板更是其中一個不可或缺的部分。每一部電梯在每個服務層的都會(huì )設立一個外呼板，電梯外呼板是電梯與乘客主要的交互手段。通過電梯外呼板傳達的信息有轎廂運行方向以及轎廂目前所在樓層，乘客通過外呼板向電梯下達乘坐指令，電梯召喚按鈕使用時，上樓按上方向按鈕，下樓按下方向按鈕。上海豐寶電子信息科技有限公司采用NXP的MCU設計兩種電梯解決方案，即普通LED點陣電梯外呼板和TFT電梯外呼板。LED電梯外呼板以L(fǎng)ED點陣方式顯示信息，此外還可通過上位機顯示各種字符，滿足客戶的各種字符顯示需求；TFT電梯外呼板采用真彩TFT液晶顯示屏作為顯示介質，顯示界面優美，是現在電梯行業發展的一個明顯趨勢。
1、LED點陣外呼
采用NXP集成CAN控制器的LPC11C14只需外接一個CAN收發器（TJA1051）就能接入電梯控制系統的CAN網絡(luò )。GPIO強大的驅動能力只需一片ULN2003即可完成3塊點陣屏的驅動。LED點陣亮度高，顯示信息清晰。方案優點突出：LPC11C14片內集成CAN控制器，外圍電路簡單，有效降低成本；工業級芯片，使整個系統工作更加穩定可靠；靈活的通信接口，不僅可以使用CAN，而且也留出RS485接口，以便兼容傳統的RS485網絡(luò )；CAN或串口更新應用程序，現場修改更新更為方便。

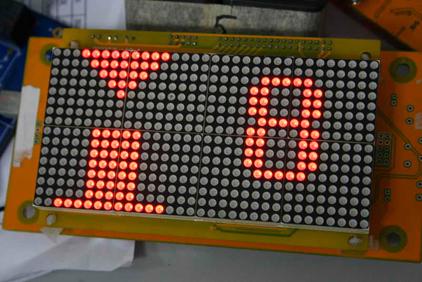

實物圖片：
傳統的電梯外呼板采用點陣LED或黑白液晶顯示，顯示效果單調，而采用TFT液晶顯示，不但亮度高，而且可以顯示彩色圖片及文字，顯示效果美觀，此外還可以根據需要顯示一些廣告、通知等信息，是為未來的發展方向。
豐寶開發一款TFT LCD的外呼控制器，方案選用NXP的LPC2478，LPC2478是一款內置LCD控制器的ARM7的芯片，性能卓越，它內部還集成CAN控制器、USB、Ethernet網、UART等豐富的外設，是TFT LCD外呼控制板的最佳選擇。
方案的優勢非常突出：
1、LPC2478片內集成LCD控制器，系統集成度高，無需FPGA驅動LCD，整個外圍電路非常簡單，有效降低成本；
2、工業級芯片，使整個系統工作更加穩定可靠；
3、TFT真彩液晶顯示，24比特接口，可支持高達1024X768的TFT LCD屏。
4、USB接口支持U盤更新圖片等顯示信息，操作方便
5、CAN接口，而且也可留出RS485接口，以便兼容傳統的RS485網絡(luò )；
6、可擴展以太網接口，進行網絡(luò )通信。

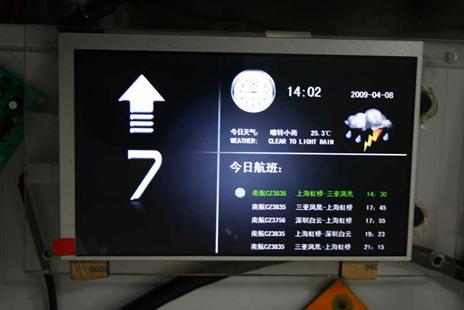

實物圖片：
