LED驅動IC廠商正在朝不斷提高功率密度、提高整體可靠性、更寬輸入電源范圍、滿足空間受限、PFC和調光兼容的方向努力。近日，安森美半導體在第八屆中國國際半導體照明展覽會(huì )上發布兩款能效獲得提升，可進一步簡化電路設計的LED驅動IC NCL30160與NCL30051。在新品發布會(huì )上，安森美半導體照明市場技術行銷經理林志彥介紹了這兩款I(lǐng)C的性能以及安森美半導體在LED照明領域的服務策略。
NCL30160與NCL30051可實現更高能效
安森美半導體新推出兩款大功率LED驅動器，分別是可調光恒流降壓LED驅動器NCL30160與功率因數校正(PFC)離線式LED驅動器NCL30051。
NCL30160是安森美半導體為驅動大功率LED推出的一款NFET遲滯降壓、恒流驅動器。它的電流提升到了1.5安培，損耗非常低，體積也更小，可最大限度地減少空間和成本。通過利用導通阻抗僅為55mΩ的內部MOSFET以及100%占空比工作的能力，能夠提供能效高達98%的方案。最高1.4MHz的高開關頻率使設計人員可采用更小的外部元件，將電路板尺寸減至最小及成本降至最低。

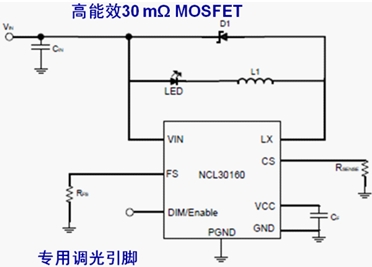

高亮度LED驅動器NCL30160應用電路
NCL30051能夠為降壓直流-直流(DC-DC)轉換器/LED驅動器提供恒定電壓。該器件集成了一個臨界導電模式(CrM) PFC控制器及一個半橋諧振控制器，并內置600V驅動器，針對離線電源應用進行了優化，具備了所有實現高能效、小外形因數設計所需的特性。
用NCL30051和NCL30160搭配組成的LED照明芯片組，可用最少的所需外部元件簡化電源電路設計。這種架構使芯片組能夠集成在更緊湊及更高性?xún)r(jià)比的LED照明電源中，除了在通用照明戶外照明(如街燈、停車場燈)應用中采用，還可廣泛用于工業及汽車照明應用。
目前市場上的LED電源驅動大多采用直流驅動，直流驅動方式有兩種，AC-DC驅動和DC-DC驅動。安森美半導體主要采用直流驅動技術，直流驅動技術有三大優勢：
- 直流驅動設置簡單，成本比較低；
- 直流驅動安全性比較好，性能較穩定；
- 直流驅動容易實現，而且有成熟AC-DC的轉換裝置，如整流器。
安森美半導體整流器具有兩大特色，一是二極管在導通之后的恢復采用的是軟性恢復的方式，有助于降低電磁干擾；二是軟性恢復的速度會(huì )比傳統的硬恢復要快，所以切換損失也會(huì )降低。林志彥表示，這些針對整流器損耗的改良對LED照明效率提高也有很大的影響。
優化LED驅動電源設計保證壽命
LED燈具廠面臨的另一個挑戰是壽命問題。LED燈具的壽命的瓶頸主要LED照明電源。舉例來說，普通LED照明驅動電源在濾波電路中都會(huì )加上電解電容，但電解電容的壽命只有幾千小時，這樣就造成電解電容壽命與LED壽命的不匹配，LED照明長壽命的優勢也很難發揮出來的。此外，驅動電路設計、電路板布局、MOSFET、變壓器選用也都會(huì )影響到LED電源的壽命。因此，設計長壽命的LED照明燈具首先要優化LED驅動電源。
目前安森美半導體的客戶對LED驅動電源的要求主要分兩個層次：一種是性?xún)r(jià)比適中的，要求的是平均壽命達20000小時。林志彥介紹，20000小時有一個使用條件，如果LED燈具內部溫度在60℃以下，這個設計可以保證20000個小時的壽命，但如果驅動電源長期在80℃的環境中工作，而且散熱功能不佳，那么電源使用壽命可能下降到10000到12000小時。另外一種要求是平均壽命達到30000小時。目前，安森美半導體的驅動電源設計在60℃左右的溫度下使用，燈具壽命可以達到30000小時。
以產品線來講，安森美半導體的LED驅動產品可以用于車用照明或一般照明和背光照明。安森美半導體有七成的營業額來自亞洲包括日本的市場，所以安森美非常注重亞洲客戶的實際運用需求。“我們一直在開發新的產品，致力于怎樣讓產品的損耗更低、性能更強、應用特性更廣，這也是我們未來努力的方向。”林志彥說道。
