美國Intersil公司推出了可用一單元鋰離子充電電池驅動的液晶面板背光燈用LED驅動IC“ISL97692/3/4A”。該系列產品的輸入電壓范圍為＋2.4～5.5V。其中，ISL97692為4通道LED驅動IC，每個通道路最多可驅動5個LED，每通道的最大驅動電流為40mA；ISL97693和ISL97694A為6通道產品，每個通道最多可驅動5個LED，每通道的最大驅動電流為30mA。該系列產品主要用于智能手機、平板電腦和筆記本電腦等的顯示器。

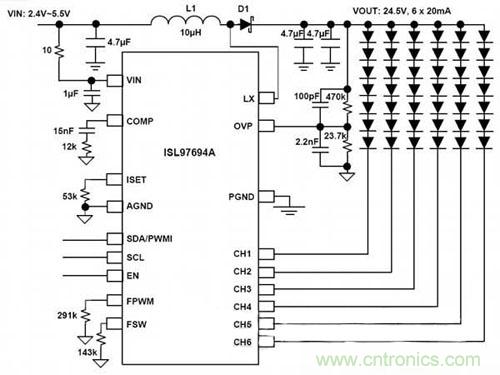

圖題：可利用單單元鋰離子電池驅動的背光燈用LED驅動IC

ISL9769x系列是利用升壓型DC-DC轉換器的LED驅動IC，集成了開關元件，導通電阻為212mΩ（標稱值），最大輸出電壓為26V；開關頻率可利用外置電阻設定，例如，216kΩ時為400kHz，57.7kΩ時為1.5MHz；可實現90％的轉換效率（輸入電壓為＋5.5V、輸出電壓為＋21V時的標稱值）。

該系列產品具備PWM調光和線性調光兩種調光功能。ISL97692的PWM調光分辨率為8bit，調光頻率最大為30kHz。ISL97693為直接輸入PWM信號的款式。ISL97694A的PWM信號分辨率可從8bit、10bit和12bit中選擇，調光頻率在選擇8bit時最大為30kHz，10bit時為7.5kHz，12bit時為1.875kHz。

新產品還有檢測LED串的開放和短路的功能、過壓保護功能及過流保護功能等。待機時的消耗電流為0.8mA。封裝方面，ISL97692和ISL97693采用16端子TQFN封裝，ISL97694A采用20端子TQFN封裝。工作溫度范圍為－40～＋85℃。
