【導讀】2014好多人的新年愿望都是“脫光”，找到自己的另一半，那么要想追到女朋友，一份絕妙的禮物是必不可少的！今天小編教你自制一個讓她意想不到的禮物！那就是LED星光傘！祝廣大網友早日脫光哦~
1 工具和材料2 焊接LED
3 組裝
4 安裝中心圈和電線
5 LED燈條的固定
6 裝配電源開關、亮度調節開關
7 完工
8 DIYer簽到處
1 工具和材料
元器件和工具比較繁雜，需要通過當地商店、電子零件商店，網絡(luò )等購買以及需要搜集一些手頭上現有的廢棄電子零件。
○ 雨傘，以淺色雨傘為宜(我以黃色為例)，雨傘是直手柄形式，傘軸中空，中空部分用于貫通電線。謹記：雨傘越簡單越好，復雜的雨傘(如帶彈簧的自動雨傘)很可能DIY不成功。再啰嗦一遍傘軸需要空心!
○ 64個貼片LED燈，顏色隨個人口味。LED的實際尺寸無關緊要，但是要提醒的是，小尺寸隱藏的更加隱蔽(推薦)同時也更加難以安裝。我使用的是 805(2mm寬)3.5v白色LED燈。白、藍、紫色和部分綠色LED燈需要3.5V電壓，同時不需要另外附加電阻，但是1.8VLED燈(紅、黃、綠 色)需要附加電阻，這會(huì )需要一部分時間和精力。
○ 細單股線軸，用于纏繞銅線。最好粗細適宜，細到在雨傘上可以隱藏的很好，但是不能太單薄，由于貼片LED燈要焊接到細軸上，因此在焊接過程中不可避免要不時的按壓線軸，需要一定的強度。
○ 3個7號電池倉，最好是小巧的L型電池框，因為電池需要安裝在雨傘的中軸上。3個5號電池倉也ok也更見緊湊，但是電池容量太小，發光時間不給力。
○ 普通的那種塑料包裹的多股銅線就行，買質量好點的，可以經受多次彎折依然不卑不亢(不被折斷)。
○ 一個750歐姆的可調電阻，內置on/off開關。電阻調節LED亮度，開關控制LED開關。
○ 針線若干，(線的顏色與傘的顏色一致，隱蔽效果更好哈~)。
● 電鉆和若干鉆頭
● 焊錫絲和電烙鐵/電烙槍
● 鋼絲鉗，剝線鉗，剪刀，雕刻刀
● 面積較大的工作板和小釘子(用來布線以便把LED燈焊到銅線上去)
● 防護膠帶和雙面膠
● 透明環氧膠或熱熔膠，強力膠
[page]
2 焊接LED
● 首先，請為長時間和小心細致的精細活做好心理準備。要把64個和沙粒差不多的LED焊在一個并不怎么配合的銅線上，相信我，這不是一個好干的活。
● 在焊接之前，測量一下你的雨傘，然后計劃在哪塊區域安裝LED燈。雨傘應該被分成16個輻射狀區域，每個區域焊接4個LED燈。我選擇了4組(每組有個8 個)不同的LED燈間距，這樣做是想假裝隨機排列。當然，LED燈間距值歸根結底還是為了使傘面上的光點分布看起來既緊湊，又均勻布滿整個傘面。

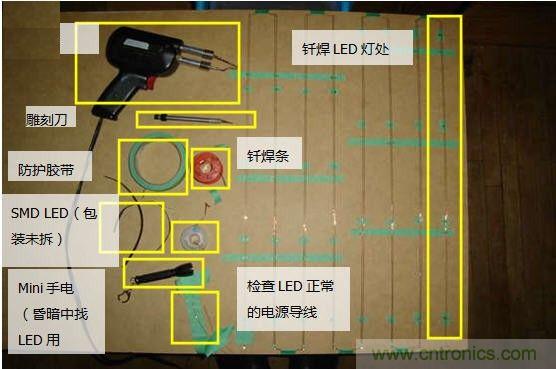

● 找塊大面積木板(至少比你的傘大)，準備好錘子和一些釘子。將釘子釘在木板上，然后把單股銅線繞在釘子上(每個釘子應該是兩根銅線)。
● 在LED燈焊點位置放好防護膠帶或者清理干凈焊點位置，記住給銅線末端留一定的余量是相當必要的，萬一在將銅線安裝到雨傘上時發現銅線不夠豈不嗚呼哀哉了嗎?
● 在釬焊操作時，為避免把木板灼燒起來(當然，這是個一次性木板那另說)，在銅線下面鋪上一點防護膠帶，同時也用防護膠帶固定住銅線。
● 我使用的銅線是有絕緣皮的，我不得不用錫焊槍和電烙鐵將LED安置點的絕緣皮燒掉(可以用剝線鉗或者將絕緣皮刮掉)。銅線和焊劑已經膠著在一起時，把LED燈擠入兩線之間。友情提示：注意LED燈是有極性的，焊接時要統一極性。
● 開始焊接LED燈吧。我還是使用了防護膠帶 將銅線夾緊在一起固定LED位置，否則它們不聽使喚亂晃讓我很是郁悶。像初吻一般，快速，輕盈的一碰，錫焊槍的尖端“吻上”LED兩極，導線上的焊料和錫焊槍尖端流入LED的焊料將LED和導線連接起來。
[page]
● 檢查“初吻”是否成功，用3節AA電池掛在木板上，接通電源，檢查L(cháng)ED燈是否正常發亮。
● 一旦找到了感覺，就不要停下來，繼續焊接余下的LED燈，感覺稍縱即逝。我分兩次焊完了，每次焊一半(16個輻射區)，期間調整一下。

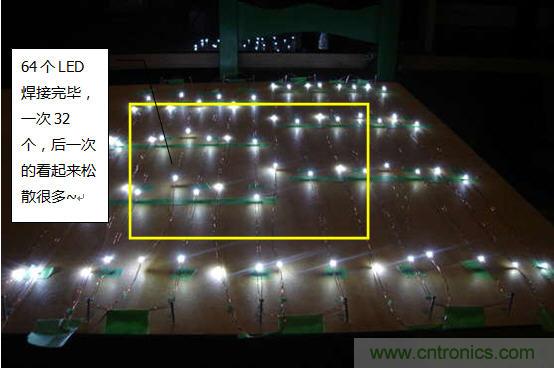

● 終于，LED燈都焊接完畢(鼓掌)。

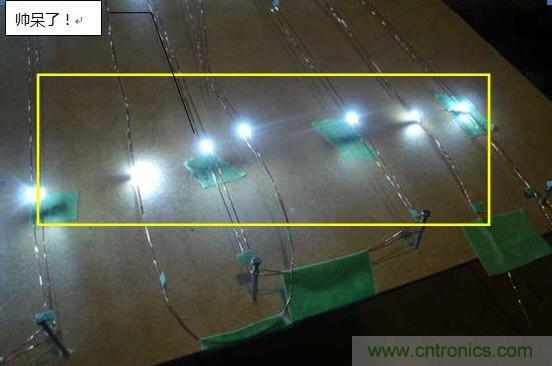

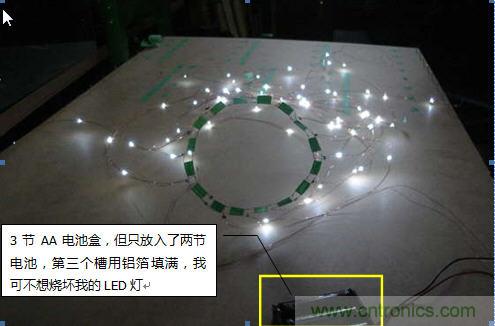

● 用電源試驗一下，檢查所有的LED是否輕松愉快地與銅線完成了心靈契合。同時，這個時候也是思考該給雨傘多少力，主要是電池功率和可調電阻大小。我低調地使用了3AA電池(4.5伏(要是充電電池，就是3.6伏的))和750歐姆可調電阻。
● 看看中期效果~
[page]
3 組裝
自制創(chuàng )意LED星光傘
● 所有的焊上LED燈的線都是有傘尖附近的一個中心圈發散出來的，這個難搞定的部位首先裝在傘的外層，然后小心的將它從外面按入到帆布傘面和傘桿之間的部 位。我是采取兩步走的辦法， 好處是這樣在傘面和傘桿之間那個狹小區域更好操作，另外在釬焊時，我可不想把我的傘面焊得像鏤空衣服似得。
● 用銅線圍兩個圈圈，我再次使用了防護膠帶保持其圓周形狀。當然，防護膠帶還可對接在上面的LED燈鏈進行定位。如果此中心圈太靠近傘尖(中心圈尺寸也會(huì )越小)，那么需要慎重考慮中心線圈的尺寸。
● 在開始的時候不要想當然的傻呵呵焊一個完整的中心圈，你需要將這個中心圈裝配到雨傘上，而不是僅僅做個圈而已。還是耐心的用更多的防護膠帶把中心圈綁好，在線圈的一端留有足夠的余量，這個余量可以保證在裝配完之后線圈的末端可以和電池相連。

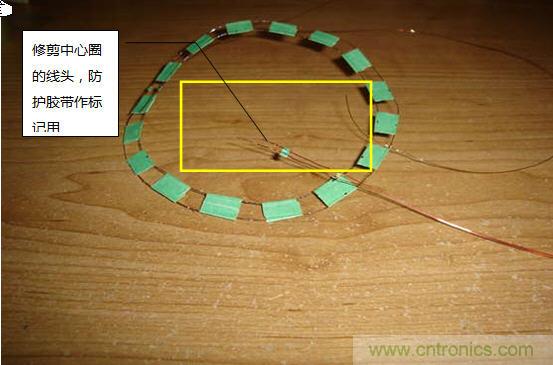

● 修剪中心圈的線頭，防護膠帶作標記用。
● 開始往中心圈上焊接串了LED燈的線條了。
● 焊完先測試一下!
● 是不是看上去只能用“心亂如麻”來形容?好歹都能閃吧~

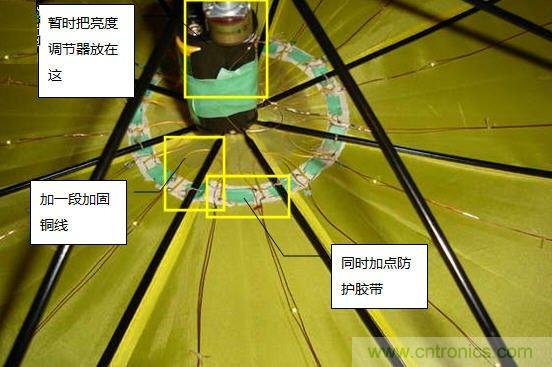

● 我依舊使用了和釬焊LED燈時同樣的單股銅線，事實上，這是個很大的錯誤。想想看，傘不斷地打開和關閉，在中線圈附近的銅線需要經受不斷地彎曲折磨。不給 力的銅線在給力的彎折之下必然會(huì )斷掉，LED燈將會(huì )灰飛煙滅!后來，我在中心圈上焊接了一個附件的加固線圈，這樣它就可以承受死去活來的彎折折磨了。

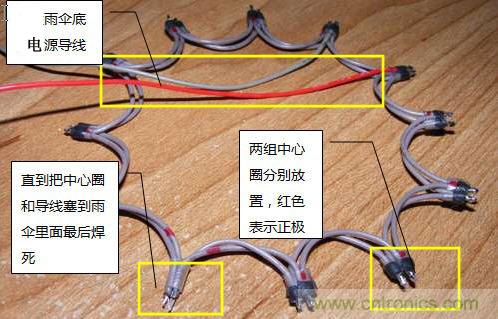

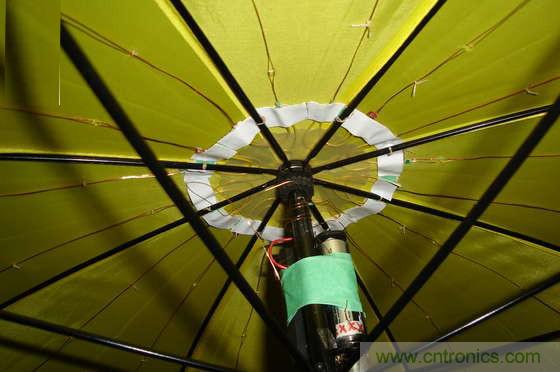

● 我的改進作品的中心圈“只”用了電線，沒用加固線圈，看圖你就明白啦。
● 接下來就是把木板上的LED燈切成小條了(每條上面4個LED燈)。測準每個小條的余量、長度、LED位置后，把這些個小條焊接到中心圈上。

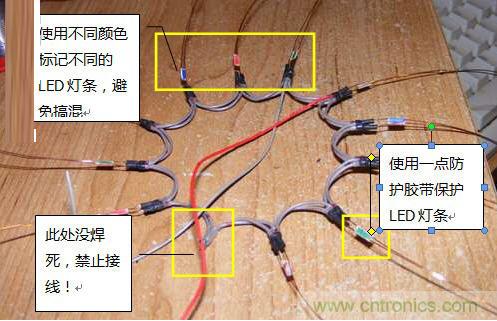

● 不得不提醒一下，得注意電線/電源極性。簡單辦法就是用一個電源檢測一下。在所有的16個小條都焊接到中心圈上以后，展現在你眼前的亂糟糟線堆，也許，這些線堆可以做個引人注目的發網或者給力的小帽，但是我們還是專注到做一把絢麗的雨傘吧：)
4 安裝中心圈和電線
● 將中心圈和亂糟糟的電線大致放在雨傘的中央，小心翼翼地將中心圈劃到雨傘鋼絲的下面。
● 這一步過后的狀況應該是中心圈環繞著雨傘桿，其他星星點點散布在雨傘帆布和雨傘鋼絲之間。

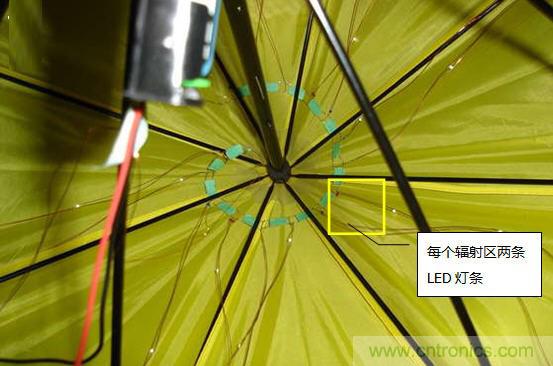

● 慢慢地把LED燈條放置在雨傘鋼絲上，直到每1/8個區域有兩條LED燈條。
● 完成了上面的工作就要把中心圈閉合了。先剪再剝后擰，將中心圈末端的線頭擰成一股。
● 放置一些報紙在中心圈和雨傘帆布之間，避免在釬焊過程中將雨傘帆布焊出幾個小洞，這樣就放心的將中心圈焊合了。
● 完成之后，用點防護膠帶把這個線頭綁在中心圈上，使它的形狀和間距和中心圈其他的部分看起來搭配。
● 好了，現在應該有兩根線從中心圈導出來，這兩根線連接電池匣，電源開關，亮度調節開關。
● 剪下稍許雙面膠帶，粘接在中心圈的下面，避免中心圈走樣。
● 將中心圈放置好后，以雨傘輪輻鋼絲為中心在兩邊布置兩條LED燈條

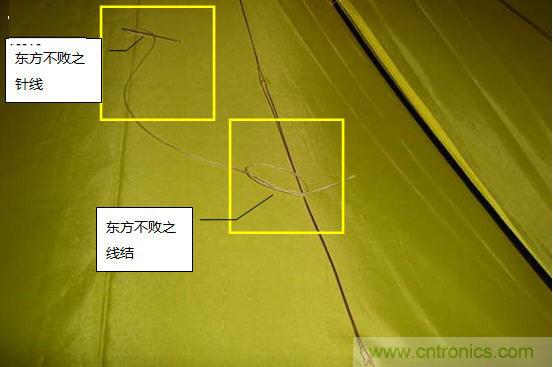

● 一切定位后，用針線將中心圈縫到雨傘鋼絲和雨傘帆布上。

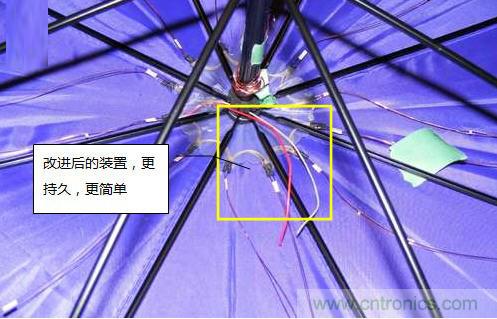

● 升級版本更持久，簡便~
[page]
5 LED燈條的固定
● 事情終于看起來有模有樣?，F在要做的是把LED燈條固定到雨傘帆布上去。
● 小心的向外拉伸燈條，將燈條拉到雨傘邊緣處。使用防護膠帶將燈條粘接在帆布上，使其初步固定。

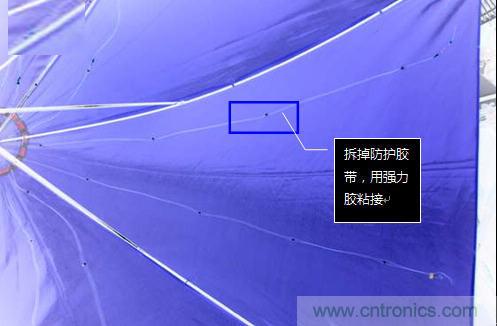

● 使用強力膠把這些LED燈條粘接到雨傘帆布上——要保證這些線條沒有被彎折，同時所有的LED燈都貼合了傘面，要是手藝不精，就找個助手把住雨傘吧。
● 所有東東都固定好后，此時就可以將防護膠帶移除了。
● 將多余的線頭剪掉。

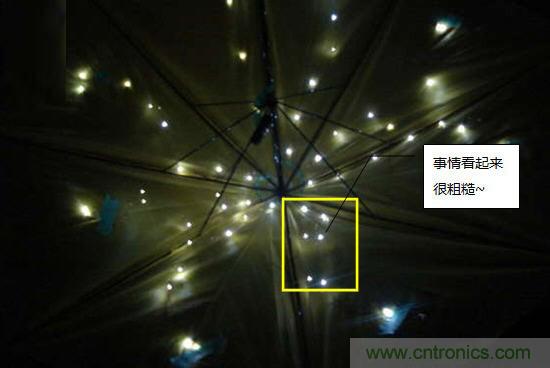

● 加上電源試試看，看看雨傘做的質量如何，但是這并不意味著結束，這只是一個體驗和檢查的過程罷了，當然，都到這步了，雛形也出來了， 這也是第一次觀看自己的作品如何給力!

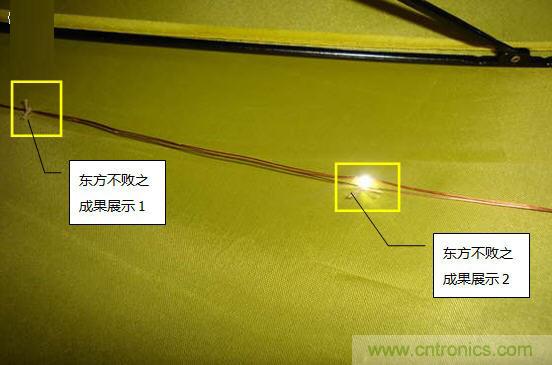

● 長久炫耀這雨傘，強力膠顯然不會(huì )配合。在把銅線和LED燈條貼合雨傘上時，強力膠只會(huì )暫時地固定每個器件。咋辦?我用了一些小的編織扣——每個LED燈用一個，每?jì)蓚€(gè)LED燈中間的線條處再用一個。
6 裝配電源開關、亮度調節開關
● 安裝開關和亮度調節控制器之前，需要鉆幾個小孔，以便將頂部的電線從雨傘桿中穿出來。
● 在雨傘桿的上部鉆下幾個小孔，孔徑不必太大，只要能容納那幾根細銅線穿過就好。

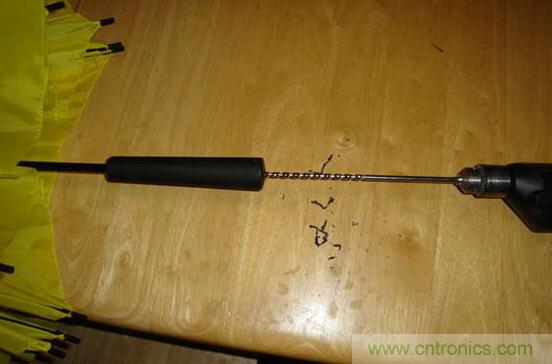

● 鉆好以后不要猴急的把線穿下去。接下來需要把雨傘手柄鉆通——小心的一次性把雨傘手柄鉆通到雨傘桿的金屬部分。
● 鉆頭的尺寸只要比雨傘桿的直徑稍微小一點，小心的緩慢的從中心起鉆，手持電鉆(稍微傾斜就會(huì )破壞手柄的美觀)，直至鉆通。
● 另外，鉆孔也要足夠大，以便里面的鉆屑都能順利排出。盡量把所有的鉆屑都給弄出來。
● 下一步就是在手柄上鉆上一個超大洞了，不要太深，只要能夠放進亮度調節開關就可以。我使用3/4英尺的鉆頭，從手柄底部強勢插入。
● 我稍微鉆的深點，是為了給不規則的亮度調節開關留有余量。再次，將雨傘中的鉆屑通過各種方法給弄出來。
● 好了，到把電線和開關連接的時刻了。將銅線從雨傘桿上部小洞傳入，從底部稍大的洞中爬出。這可不是個容易的活，銅線很容易在上面開始雜七雜八的亂扭，始終就是不肯下來。如果銅線卡在雨傘桿里，就拉出來再試一遍吧;如果彎折太厲害，就換根新的直點的銅線。

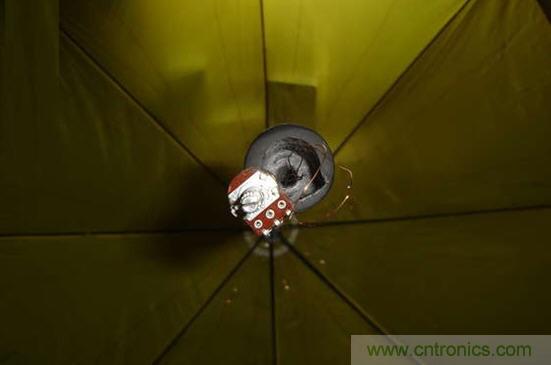

● 好了，兩根銅線串通之后，將一根焊在上部的電池盒上，另外一根連接中心圈/LED燈條。中心圈上的另外一根與電池盒的第二根焊好。下面部分(手柄底部)的 銅線焊接到電源開關和亮度調節開關。設計好電路，使逆時針旋轉可調電阻是光線變暗同時可以切斷電源，順時針旋轉則可以使LED燈逐漸變亮。此時線路比較復 雜，要仔細看銅線的焊接。
● 打開開關測試通過就把可調電阻用膠固定，可以使用環氧樹脂或者其他的熱熔膠等?？赡艿脑?huà)呢，設計一個漂亮的掩蓋飾物來遮住可調電阻。
7 完工
● 最終，只剩下組裝電池盒。我是將我的電池盒綁起來的，但是在有限的范圍內可以上下移動——這樣設計是有理由的：首先在你關閉雨傘時，電池盒要向下移動(關 閉雨傘后電池盒里雨傘頂部越遠越好，除非你想給本就已經脆弱不堪的銅線再加上一些保護措施)。打開雨傘時，電池盒會(huì )向上稍許走一段距離(這是由雨傘打開收 到的力推上去的).

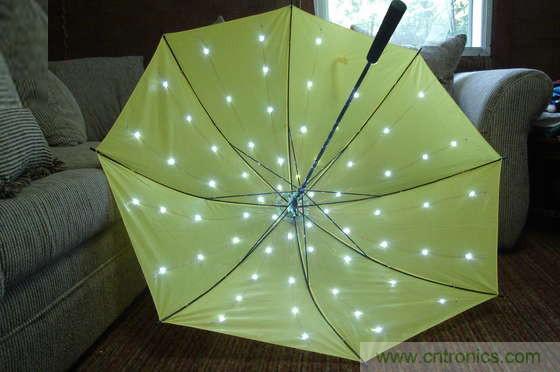

● 終于可以拿上雨傘出去泡妞啦!
● 看起來很絢麗，但是有點太過嬌貴。大風吹的天氣禁止攜帶外出——我不確定大風把雨傘掀翻之后銅線還會(huì )不會(huì )斷掉。另外慢開慢閉，在忘我的自我陶醉過程中也時刻警惕不要太大壓力。否則，細細的銅線會(huì )讓你前功盡棄。

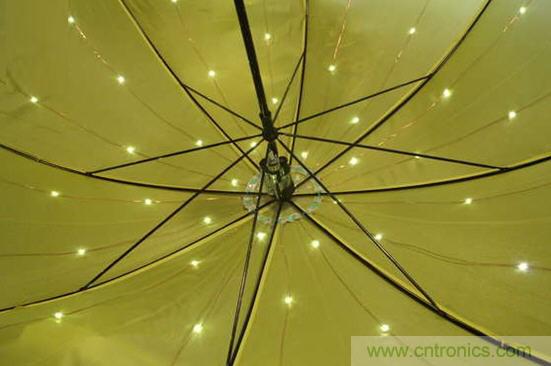

● 我是一朵綻放在雨中夜幕里的奇葩……
