多IO口的LED驅動電路設計,精且簡!

發布時間:2015-02-26 責任編輯:echolady

【導讀】本文主要講述的是針對電容觸摸應用的MSP430單片機,這款以低功耗和外設模塊的豐富性著稱的硬件設備,其PIN R0電容觸摸檢測方式支持IO口直接連接檢測電極,不需要任何外圍器件,既精且簡的電路設計就這樣產生了。

多IO口的LED驅動電路設計,精且簡!
圖1

本設計文檔中使用的MSP430G2XX5 更支持多達2個IO口,可驅動24個以上的LED燈,達到理想的顯示效果。

電容觸摸實現原理

MSP430根據型號的不同支持多種電容觸摸檢測方式,有RC 震蕩、比較器、PIN RO,本設計使用的是PIN Relaxation Oscillator 方式,原理如圖,芯片管腳內部檢測電路由施密特觸發器、反向器,以及一個電阻組成,震蕩信號經過施密特觸發器變成脈沖信號,再通過反向器反饋回RC 電路,通過Timer_A對施密特觸發器的輸出進行記數,再通過設置測量窗口Gate 獲得記數的結果。當手指觸摸電極,電極上的C 產生變化,導致震蕩頻率改變,這樣在定長的測量窗口就能獲得不同的記數結果,一旦差值超過門限,結合一定的濾波算法判斷就可以觸發觸摸事件。

多IO口的LED驅動電路設計,精且簡!

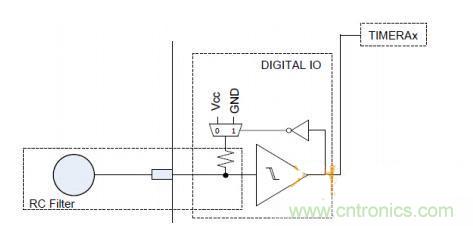

圖2:PIN RO 原理圖

電路設計

MCU 通過一個5V 轉3.3V 的LDO 給VCC 供電,使用LDO的目的是為了保證電源的穩定,讓觸摸電路在檢測信號時不會(huì )因為電源的噪聲產生過大的信號偏差。電極上串的電阻作為ESD保護器件,如果在產品結構設計合理的情況下可以省去。電路中預留了UART 口與主控系統通訊。

我們可以看到由于每一個LED的電流在10mA左右,24個LED如果同時亮就有240mA,無法通過MCUIO口直接驅動,在每個LED 上加一個三極管以及限流電阻,實現24路LED 的控制。
