從事LED照明設計的研究者們一直將無頻閃作為合格產品的檢測標準之一。而“無頻閃”反映在電源層面上的設計就是關于“頻率”的控制問題。人眼與CCD探頭都無法察覺超高頻，但低頻就會(huì )被人眼察覺。所以目前市面上的無頻閃產品，要么直接采取超高頻的輸出方式，要么就是真正意義上去降低直流中的紋波含量。但實際上，利用buck電路能夠非常方便的實現LED無頻閃的設計。



在“LED無頻閃技術之被動PFC（填谷電路）”和“LED無頻閃技術之兩級電路”中，我們介紹了功率因數的重要性和如何實現功率因數補償。明確的知道功率因數的高低不會(huì )影響電源的功耗，提高功率因數更多的是出于降低電源對公共電網的用電壓力。



隨著LED民用照明市場的爆發式增長，LED燈具配套材料中的散熱器件和光源成本都下降明顯，LED驅動電源的成本壓力尤為突出。



出于降低綜合成本和縮減尺寸的考慮，LED民用照明領域大部分都采用了非隔離內置MOS無PFC的BUCK電路（非隔離的SM7302、DU8618）。

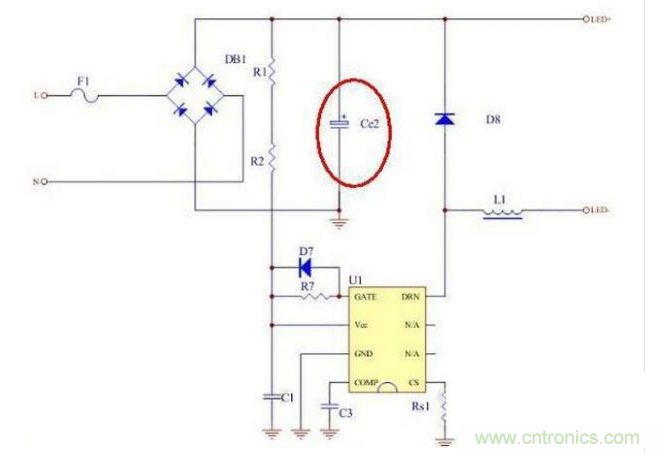

圖1 SM7302

圖2 DU8618



BUCK電路中，橋堆后面的電解電容的取值大小直接影響輸出的穩定性和紋波大小。



BUCK電路無功率因數校正，故PF值大都在0.5左右，波形如圖3。體積小、低成本、高效率、無頻閃是它的最大優點，最大的缺點是諧波較高。

圖3



所以從數據上來看，BUCK電路的無功率因數校正是最適合LED無頻閃照明設備的。因此在設計LED照明電源時可以首先考慮采用這種電路來進行設計。
