【導讀】今天小編為大家介紹一款紅外遙控開關的制作。不論是家里有小孩子，個頭還小夠不著開關，還是家里有老人家，年紀大了晚上開燈關燈行動不方便，或者只是自己懶得起床去開燈關燈，有了這個紅外遙控開關，問題通通解決。來看看作者是怎么DIY的吧！
自制紅外遙控開關要用到的元件
●5V繼電器
●CD4017芯片
●紅外一體接收頭
●兩個9014三極管
●一個51K和兩10K電阻，一個4148二極管，一個5V穩壓二極管
●一個220uf/50v和一個22uf/25v電容
用手機充電頭作電源以及焊接用的洞洞板。
焊接前先在面包板上做試驗。
通電測試繼電器有吸合。

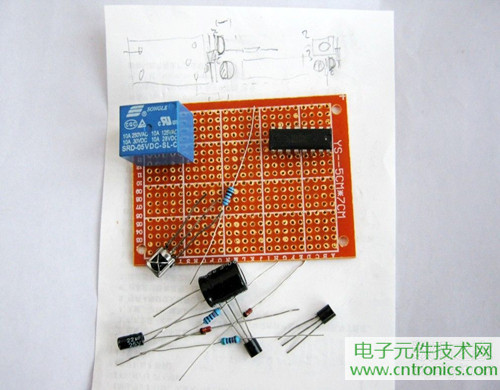

按大體布局畫個草圖準備焊接。
焊接完成圖。

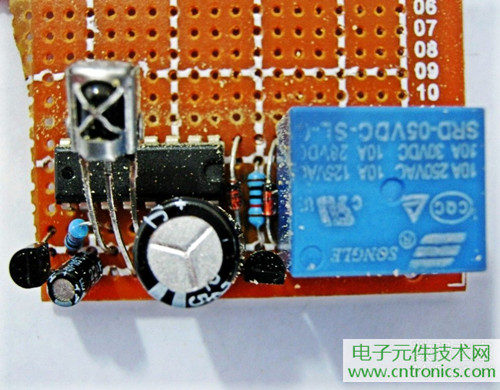

已修整好的樣子。

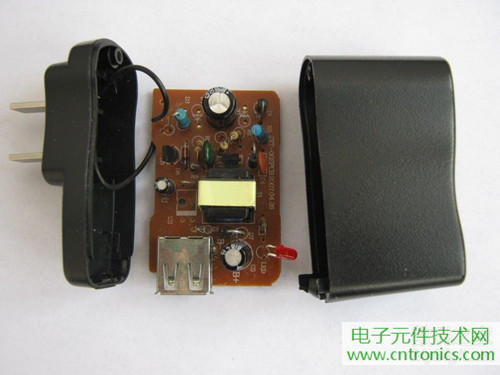

一個山寨的5V500mA手機充電頭用作接收器電源。
取下電路板和多余的U口及指示燈。
找個平口燈座進行組裝。

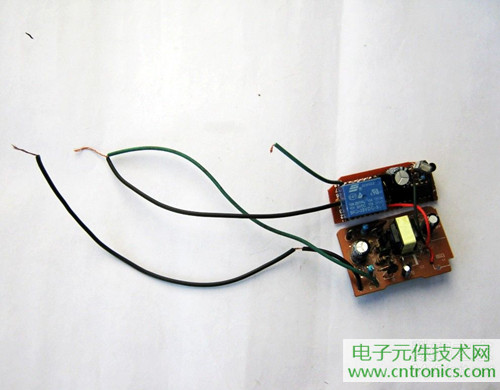

兩電路板連接完成。

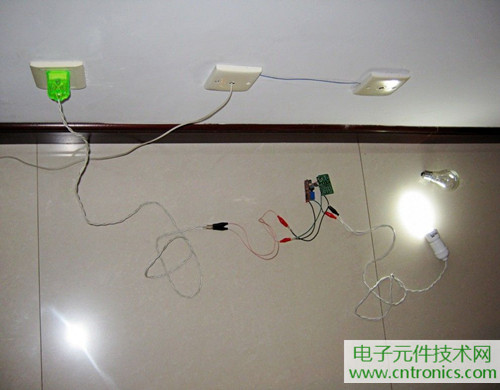

實驗OK。
用節能燈測試也OK。
準備裝配，先給燈座開上孔放接收頭。

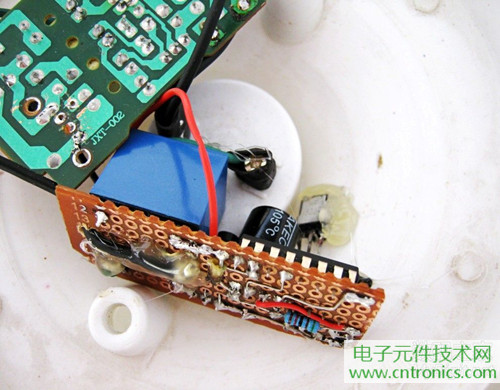

裝配并固定完成。
做下保護。
正面效果。
再試驗一下。
安裝好。遙控開關果然方便多啦！
最后再上一張設計電路圖，感興趣的朋友可以試著做一下。按綠線右邊的電路做，左邊用充電頭代替。
