直流DC-DC電源模塊能夠很大程度上縮短電路設計的時間，降低成本，因此被大量應用在電路設計當中。其中，DC-DC電源模塊的好壞往往由電源波紋指標來決定，電源波紋指標是數字電路穩定工作的前提，為了確保電路順利的工作，就必然要知道直流DC-DC電源模塊的輸出波紋，并進行觀察，確保正常。

但是在對一些運行正常的電路進行測量時，往往會(huì )有人的測量結果出現偏差。紋波值會(huì )出現不正常的偏高現象，這并不是電路有故障，而是測量方法存在問題。

正確的測量方法

限制示波器帶寬為20MHz(大多中低端示波器檔位限制在20MHz，高端產品還有200MHz帶寬限制的選擇)，目的是避免數字電路的高頻噪聲影響紋波測量，盡量保證測量的準確性。設置耦合方式為交流耦合，方便測量(以更小檔位來仔細觀測紋波，不關心直流電平)。

保證探頭接地盡量短(測量紋波動輒上百mV的主要原因就是接地線太長)，盡量使用探頭自帶的原裝測試短針。如果沒有測試短針，可以拆除探頭的接地線和外殼，露出探頭地殼，自制接地線纏繞在探頭地殼上，保證接地線長度小于1cm。

示波器地懸空，只通過探頭地與測試信號的參考點共地，不要通過其他方式與測試設備共地，這樣會(huì )給紋波測量引入很大的地噪聲。例如：當示波器和其他儀器共插線板時，其他儀器的開關可能通過接地線給測試帶來噪聲干擾。

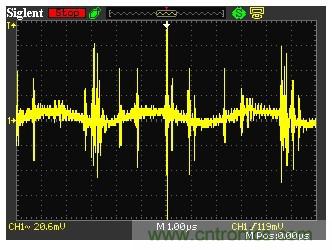

其中第3條是關鍵中的關鍵。接地線過長，其電感效應將給測量系統引入額外的噪聲，如圖1所示。

對儀器的要求

示波器參數要求：支持帶寬限制功能：一般示波器都支持20MHz帶寬限制，如：SDS1102CM。

探頭要求：為了使接地線盡量短，盡量使用探頭的原裝測試短針，若無原裝測試短針，則須自制短接地線：去除探頭接地線套，用金屬絲自行繞制接地短線，推薦五類線中銅絲，強度適中(還是有些偏軟，有更好的請推薦)。其他候選有焊錫絲、刻刀。選擇1X無衰減檔位，一般無源探頭在1X檔位時，其帶寬限制在6MHz/10MHz帶寬，如此在前端可有效濾除高頻噪聲的干擾，減小紋波測量影響。

真正的紋波應該是什么樣子?

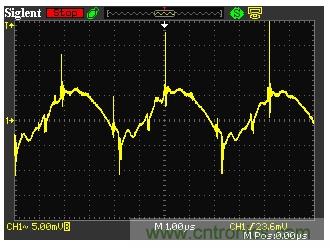

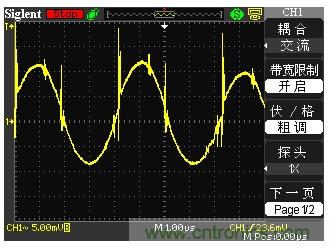

以下各圖可以讓大家對紋波的相貌大概有個感性認識。被測 DC/DC 模塊輸出3.3V與1.9V兩路電壓。
