【導讀】此前介紹過的電路板布局是以“升壓型DC/DC轉換器的電流路徑”中的二極管整流（異步整流）升壓型轉換器為前提進行的，在本文中，將介紹使用了同步整流型IC時的電路板布局。
使用同步整流升壓型DC/DC轉換器時的電路板布局
與降壓型DC/DC轉換器一樣，升壓型DC/DC轉換器也分二極管整流（異步整流）和同步整流。在本章中，已經介紹了使用二極管整流IC時的電路板基本布局，但是由于近年來同步整流升壓型轉換器IC的應用也越來越多，因此在本文中將介紹同步整流型的布局要點。順便提一下，在第一篇文章“PCB布局設計的重要性”中出現的評估板、電路圖和布局示例都是同步整流型的。

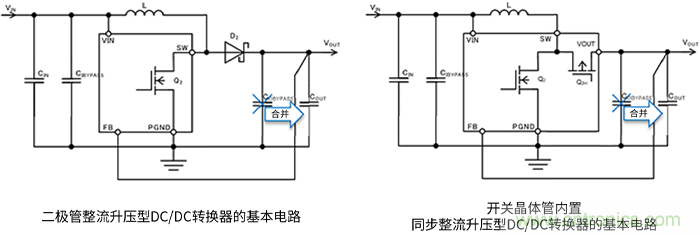

在同步整流方式下，續流二極管D2被作為開關晶體管Q2H集成在IC內部，因此這里使用內置開關晶體管型的IC示例。為了便于比較，這里還同時給出了此前介紹過的二極管整流的布局。
關于輸入/輸出電容器、電感、包括電感在內的開關節點、散熱孔、反饋路徑及接地方面的注意要點，與此前介紹過的二極管整流的要點相同。另外，用來抑制高頻尖峰噪聲的緩沖電路相關的注意要點也是相同的。
> 關 鍵 要 點 <
● 升壓型DC/DC轉換器的二極管整流和升壓型DC/DC轉換器的同步整流的電路板布局要點基本相同。
