- 僅用一個單元就能有效地對寬頻降噪
- 阻抗最高的GHz頻段磁珠產品
- 手機、音樂(lè )播放器
- 相機模塊等
通過獨創(chuàng )的積層結構技術和鐵氧體技術的開發，該產品成功實現了阻抗的提升，為T(mén)DK用于GHz頻段的寬頻降噪產品系列增添了新成員。
近年來，像手機這樣的移動設備，除了具備基本的通話功能以外，還加入了眾多的先進功能，如地面數字廣播、調頻廣播接收以及GPS功能。在使用時，每一種功能都需要不同的信號對應，如果輻射噪聲影響了接收天線或高頻電路單元，信號的接收靈敏度就會(huì )下降。因此，有必要對高密度排布的電路進行有效降噪，并使信號相互隔離。由于移動設備的尺寸變得越來越小，這就要求使用部件體積更小、占用空間更少。

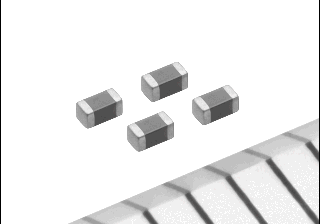

針對這些市場需求，TDK開發了三款高阻抗產品，這些產品僅用一個單元就能有效地對寬頻降噪。這有助于降低使用部件數量和減小安裝面積。通過這些新產品的開發和量產，TDK的Gigaspira磁珠(MMZ1005-E)類產品形成了兩種材料、八種類型的產品系列，使客戶能夠選擇完全適合其需求的產品。
該新產品將在于4月15日，在日本幕張國際會(huì )展中心開幕的2009年日本電子、機械零配件及材料博覽會(huì )(Techno-Frontier 2009)上展出。
主要特性
● 業內阻抗最高的GHz頻段磁珠產品。
● TDK獨創(chuàng )的材料和工藝技術實現了低電阻。
● 符合 RoHS 指令。
主要規格
|
產品
|
阻抗
/100 MHz (Ω) |
阻抗
/1 GHz (Ω) |
DC阻抗
(Ω) |
額定電流
(mA) |
|
MMZ1005S 182E
|
1800±25%
|
1800±40%
|
1.65 max
|
200
|
|
MMZ1005A 182E
|
1800±25%
|
2700±40%
|
2.2 max
|
200
|
|
MMZ1005A 222E
|
2200±25%
|
3000±40%
|
2.3 max
|
150
|
