差分振蕩器與普通晶體振蕩器在高速信號傳輸中的差異對比
晶振小課堂之技術篇
在高速信號傳輸中，差分振蕩器與普通晶體振蕩器的差異如下：
普通晶體振蕩器
單端信號輸出，信號類型主要為CMOS或TTL。在高速信號傳輸中，其表現如下：

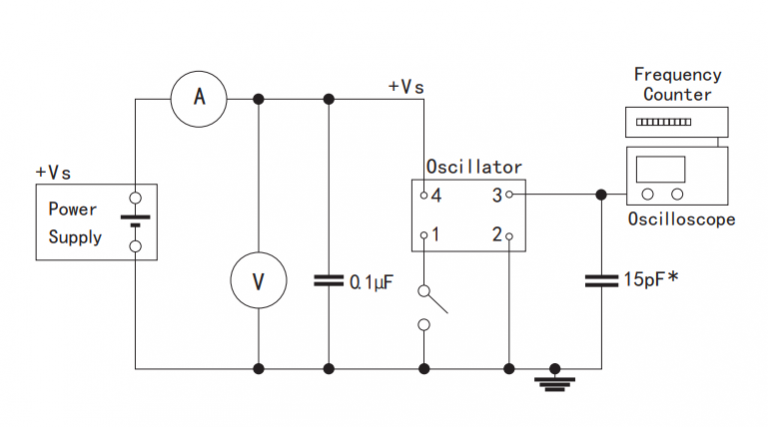

測試電路：
1、電平幅度大，信號高低電平之間的轉換時間長，不適用于傳輸頻率達到100MHZ以上的信號。
2、輸出信號為單端信號（一條線），傳輸路徑易受到干擾，不利于長線傳輸。
3、功耗大，如TTL器件的靜態功耗較大，即使靜態功耗小的CMOS器件，由于電平擺幅寬，其動態功耗也偏大。
差分振蕩器
差分信號輸出，信號類型主要為L(cháng)VDS、LVPECL等信號。優點是抗干擾能力強，可實現低功耗，缺點是布線需謹慎，且價格相對較高。
測試電路：
差分振蕩器工作原理及優勢特點如下：差分信號是由二條線傳輸，會(huì )輸出一組振幅相同、相位相反的信號,而接收端則會(huì )根據兩個信號的電壓差值來判斷邏輯狀態。所以在高速通信中，差分信號的抗干擾特性明顯優于單端信號。
