【導讀】本文介紹的是一種基于STC單片機的紫外線火焰探測器，主要是利用單片機、紫外傳感器來設計的，充分發揮了兩者的優點，詳細請看下文講解。
介紹了一種基于STC單片機的紫外線火焰探測器；探測器探頭采用OSRAM公司紫外傳感器SFH530-R，通過檢測火焰中280~300nm的紫外光來檢測火焰；傳感器輸出信號的交流量反應火焰的閃爍特性，直流量反應火焰的強度，信號處理電路對傳感器交流量進行32階帶通濾波，濾波帶寬3~50Hz，取其最大值進行32階截止頻率3Hz的低通濾波，濾波后值與一個火焰閃爍幅度閾值進行比較區分火焰和日光，檢測到火焰后單片機采集信號直流量并轉換成0~5V電壓信號來指示火焰強度，通過火焰繼電器通知控制器火焰狀態，并用LED燈顯示出火焰強度等級。

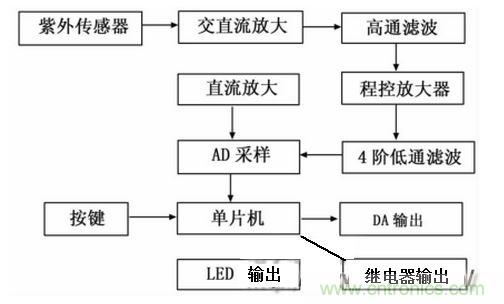

框圖：

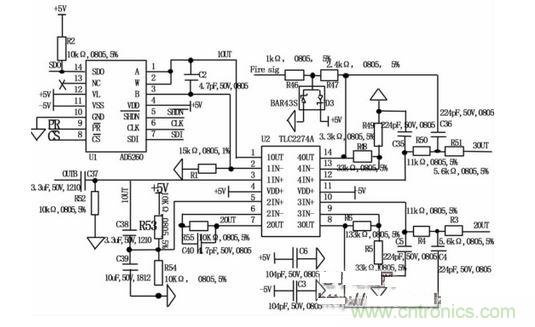

多階梯濾波電路：
傳感器信號獲取電路：
噴火槍實驗結果表：
