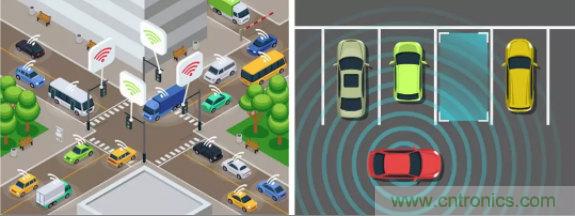

圖 1：智能交通系統通過路口監控和停車位檢測來幫助監控城市的“健康”



智能傳感器作為智能交通系統的核心，可以追蹤交通擁堵并保持交通暢通，特別是在十字路口和高速公路上。這些傳感器必須具備以下功能：



精確性



用于測量車輛或行人的延伸范圍，速度和位置。



穩固性



包括在不透氣的天氣，黑暗和陽光下工作。



整體性



優化實時評估和修正。



易于使用性



帶有參考代碼和樣本以加速部署。



TI的創(chuàng )新毫米波（mmWave）技術是一種用于交通監控的無線傳感解決方案，它具有測量距離、速度和位置信息的能力，以確定車輛與交叉路口間的距離、車速和車道占用情況。新的使用毫米波雷達傳感器進行交通監控檢測和追蹤參考設計中，IWR1642包含能夠檢測物體的C674x數字信號處理器，同時Arm® R4F處理器則可以隨時追蹤車輛的行駛距離和速度。參見圖2。

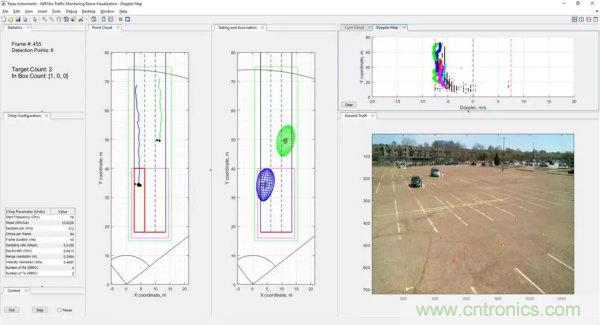

圖 2：左側的圖表清楚地顯示了使用IWR1642檢測和跟蹤兩輛車的過程



TI的新設計，為設計師在廣泛的應用中使用毫米波雷達傳感器提供了便捷（見表1）。例如，一種監測高速公路上車速的傳感器可以遠程發放超速罰單，并降低執法人員遇到危險情況的可能性。然而，為了做到這一點，傳感器必須能夠準確地檢測處于不同距離的各個物體的速度，這需要通過設計中增加的Vmax算法而得以實現。

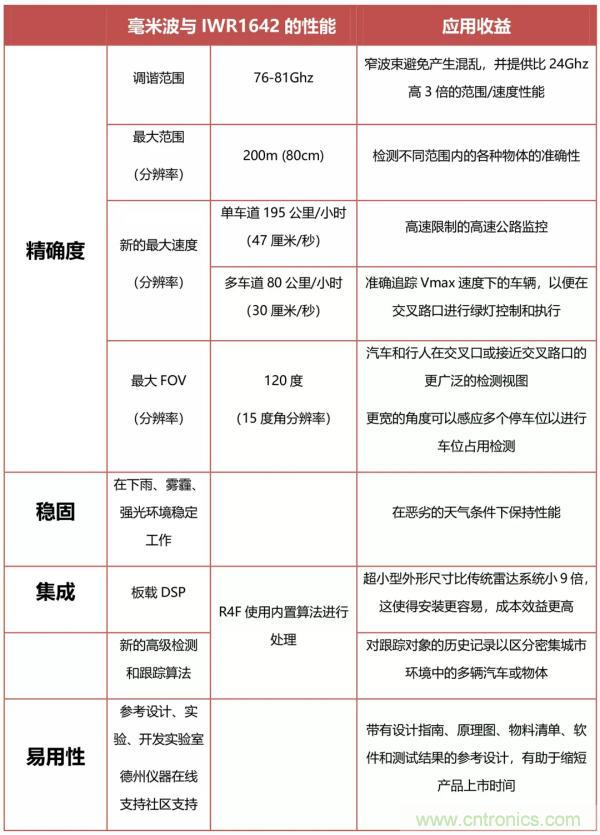

表1：TI的毫米波傳感器為智能交通系統提供了優勢



這一功能還可以提高傳感器監測交叉口的準確性，使其能夠更好地預測接近車輛的數量。并啟用綠燈控制，減少車輛的啟動和停止從而使交通更加流暢，并使得給闖紅燈車輛發送罰單變得更容易。



該參考設計還具有先進的檢測和追蹤算法，使傳感器能夠保有特定物體所處位置的歷史記錄，從而使傳感器更容易在密集的城市環境中區分汽輛或其他物體。



該解決方案具有35厘米的分辨率，能夠檢測到距離不超過200米的各種物體。此外， 具有50厘米/秒速度分辨率的解決方案，可以在高速公路單車道上精確地追蹤200公里/時及更高限速的車輛，以及限速70千米/時，在有交叉路口綠燈控制和執法的多車道上的車輛。



120度視野（FOV）功能具有15度角分辨率，可以使視野范圍更為寬廣從而檢測到接近交叉路口的車輛或行人。傳感器可以留意多個停車位，以便司機知道停車場某車道內是否有車位，或者他們需要換一層樓找尋。
