【導讀】其工作原理是溫差電效應。例如，由兩種不同的導體材料構成的接點，在接點處可產生電動勢。這個電動勢的大小和方向與該接點處兩種不同的導體材料的性質和兩接點處的溫差有關。如果把這兩種不同的導體材料接成回路，當兩個接頭處溫度不同時，回路中即產生電流。
熱電偶介紹
用途：測溫，是最早出現的一種熱電探測器件。
分類：實體型的溫差電偶多用于測溫；薄膜型的溫差電堆（由許多個溫差電偶串聯而成）多用于測量輻射，例如用來標定各類光源，測量各種輻射量，作為紅外分光光度計或紅外光譜儀的輻射接收元件等。
結構組成：構成溫差電偶的材料，既可以是金屬，也可以是半導體。在結構上既可以是線、條狀的實體，也可以是利用真空沉積技術或光刻技術制成的薄膜。
工作原理：其工作原理是溫差電效應。例如，由兩種不同的導體材料構成的接點，在接點處可產生電動勢。這個電動勢的大小和方向與該接點處兩種不同的導體材料的性質和兩接點處的溫差有關。如果把這兩種不同的導體材料接成回路，當兩個接頭處溫度不同時，回路中即產生電流。
熱電偶檢定方法
1、雙極法
在各檢定點上分別測量標準與被檢熱電偶的熱電勢值并進行比較，計算其偏差或相應熱電勢值。雙極法檢定連接線路見圖1。

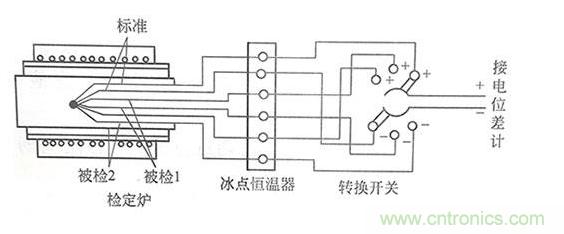

圖1 雙極法檢定連接線路圖
①雙極法檢定特點
a、直接測量熱電偶的電勢付。
b、標準和被檢可以是不同型號的。
c、熱電偶測量端可以不捆扎在一起，但必須保證處于同一溫度中。
②雙極法檢定時注意
a、爐溫必須嚴格按規定控制，否則就會(huì )帶來較大測最誤差。
b、標準與被檢參考端溫度不為0℃時，做數據處理要把參考端溫度修正到0℃。
2、同名極法
在各檢定點上分別測量被檢熱電偶正極與標準熱電偶正極及被檢熱電偶負極與標準熱電偶負極之間的微差熱電勢，然后用計算的方法求得被檢熱電偶的偏差或相應電勢值。同名極法連接線路如圖2所示。

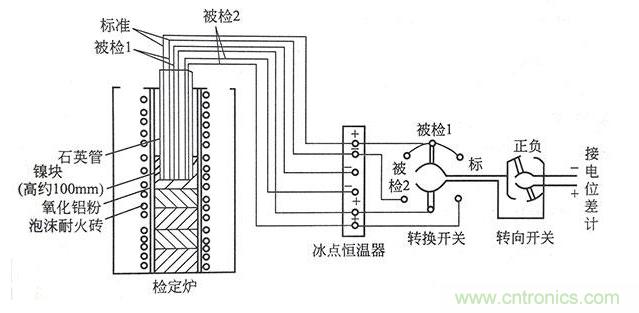

圖2 同名極法檢定連接線路圖
①同名極法檢定特點
a、讀數過程中允許爐溫變化大（一般為±10℃）。
b、能夠直接測出標準與被檢熱電偶的單極熱電動勢的差值。
②同名極法檢定時注意
a、標準和被檢熱電偶必須是同一型號，才能比對。
b、對標準和被檢熱電偶的捆扎要求較嚴，否則容易產生誤差。
c、微差法
用微差法檢定熱電偶是將標準和被檢熱電偶（同型號）置于檢定爐內，并將它們反向串聯、直接測量其熱電動勢的差值。微差法檢定線路如圖3。
圖3 微差法檢定連接線路圖
①微差法檢定特點
a、操作簡單、讀數迅速、計算方便。
b、能直接讀出差值。
c、檢定時對爐溫要求不嚴。
d、熱電偶的測量端不需進行捆扎，只要處于同一溫度下。
②微差法檢定時注意
a、標準和被檢熱電偶必須是同一型號才能比對。
b、被檢熱電偶的正極一定要接到電位差計的正極端鈕上，否則計算結果是錯誤的。
經檢定符合要求的熱電偶發給檢定證書，不合格的熱電偶發給檢定結果通知書。熱電偶的檢定周期一般為半年，特殊情況可按使用條件來確定。
