電阻是電器設備中數量最多的元件，但不是損壞率最高的元件。電阻損壞以開路最常見，阻值變大較少見，阻值變小十分少見。常見的有碳膜電阻、金屬膜電阻、線繞電阻和合金電阻等幾種，在這些電阻中如何判斷它們在電路中是否損壞，它們損壞后又有哪些特征呢，這是很多工程師要面對的問題。今天我們來研究一下，電阻損壞有哪些識別方法和特征？





線繞電阻一般用作大電流限流，阻值不大。圓柱形線繞電阻燒壞時有的會(huì )發黑或表面爆皮、裂紋，有的沒有痕跡。水泥電阻是線繞電阻的一種，燒壞時可能會(huì )斷裂，否則也沒有可見痕跡。保險電阻燒壞時有的表面會(huì )炸掉一塊皮，有的也沒有什么痕跡，但絕不會(huì )燒焦發黑。根據以上特點，在檢查電阻時可有所側重，快速找出損壞的電阻。

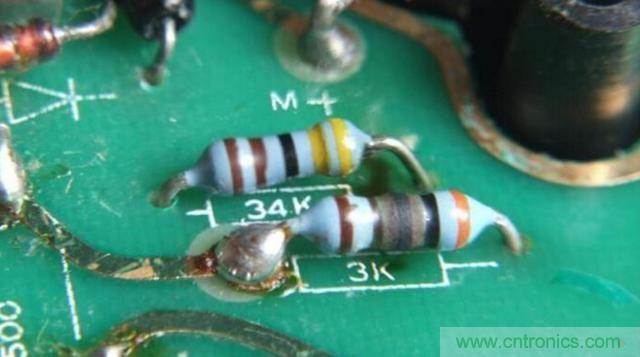

金屬膜電阻和碳膜電阻應用是最廣，其損壞的特點一是低阻值(100Ω以下)和高阻值(100kΩ以上)的損壞率較高，中間阻值(如幾百歐到幾十千歐)的極少損壞；二是低阻值電阻損壞時往往是燒焦發黑，很容易發現，而高阻值電阻損壞時很少有痕跡。

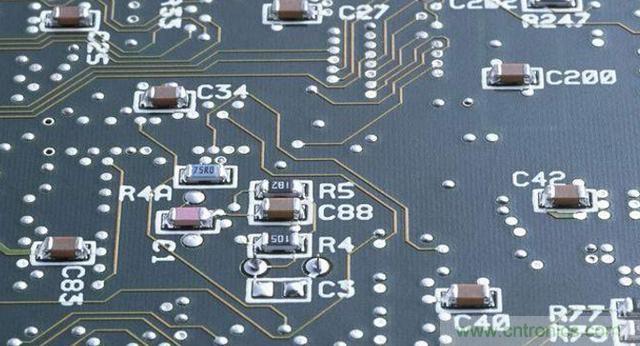

根據以上列出的特點，我們先可以觀察一下電路板上低阻值電阻有沒有燒黑的痕跡，再根據電阻損壞時絕大多數開路或阻值變大以及高阻值電阻容易損壞的特點，我們就可以用萬用表在電路板上先直接量高阻值的電阻兩端的阻值，如果量得阻值比標稱阻值大，則這個電阻肯定損壞，如果量得阻值比標稱阻值小，則一般不用理會(huì )它。



我們通過以上幾點，首先從電阻的外觀進行判斷電阻是否損壞、在進一步通過電阻阻值測試方法來核對，這樣可以確定正確檢測電阻是否燒毀。
