RS瑞森半導體碳化硅二極管在光伏逆變器的應用

發布時間:2022-12-30 來源:RS瑞森半導體 責任編輯:lina

【導讀】碳化硅 (SiC) 是一種由硅 (Si) 和碳 (C) 組成的半導體化合物,屬于寬帶隙 (WBG) 材料系列。它的物理結合力非常強,使半導體具有很高的機械、化學和熱穩定性。寬帶隙和高熱穩定性允許 SiC器件在高于硅的結溫下使用,甚至超過 200°C。碳化硅在功率應用中的主要優勢是其低漂移區電阻,這是高壓功率器件的關鍵因素。


RS瑞森半導體碳化硅二極管在光伏逆變器的應用


一、前言

碳化硅 (SiC) 是一種由硅 (Si) 和碳 (C) 組成的半導體化合物,屬于寬帶隙 (WBG) 材料系列。它的物理結合力非常強,使半導體具有很高的機械、化學和熱穩定性。寬帶隙和高熱穩定性允許 SiC器件在高于硅的結溫下使用,甚至超過 200°C。碳化硅在功率應用中的主要優勢是其低漂移區電阻,這是高壓功率器件的關鍵因素。


二、碳化硅產品特點

碳化硅(SiC)具有寬禁帶(Si的3倍)、高熱導率(Si的3.3倍)、高的臨界擊穿電場(Si的10倍)、高飽和電子遷移率(Si的2.5倍)以及高健合能等優點,這就使得碳化硅材料可以很好地適用于高性能(高頻、高溫、高功率、抗輻射)電子器件。高的熱導率有利于大功率器件的熱耗散和高密度集成,高的載流子飽和遷移速率可以使之應用于高速開關器件;高的臨界位移能使碳化硅器件的抗輻射性能優于Si器件。


主要性能:

?極小的反向恢復電荷可降低開關損耗;

?出色的熱管理可降低冷卻要求;

?Vce(sat)正溫度系數易并聯;

?低VF,高浪涌電流耐量;

?符合軍工民用考核標準:GJB 7400-2011,器件參數一致性較好;


三、碳化硅在光伏逆變器的應用


碳化硅(SiC)是一種非常適合電力應用的半導體,這主要歸功于它能夠承受高電壓,比硅可使用的電壓高十倍?;谔蓟璧陌雽w具有更高的熱導率、更高的電子遷移率和更低的功率損耗;從而碳化硅(SiC)二極管已經進入迅速擴張的太陽能逆變器市場,尤其是在歐洲已經意識到了太陽能的優點,正在推動商業和個人使用太陽能,將太陽光輻射能直接轉換為電能的一種新型發電系統,為了最大限度利用太陽能,用碳化硅二極管的光伏逆變器更加具有較高的效率和可靠性。


RS瑞森半導體碳化硅二極管在光伏逆變器的應用

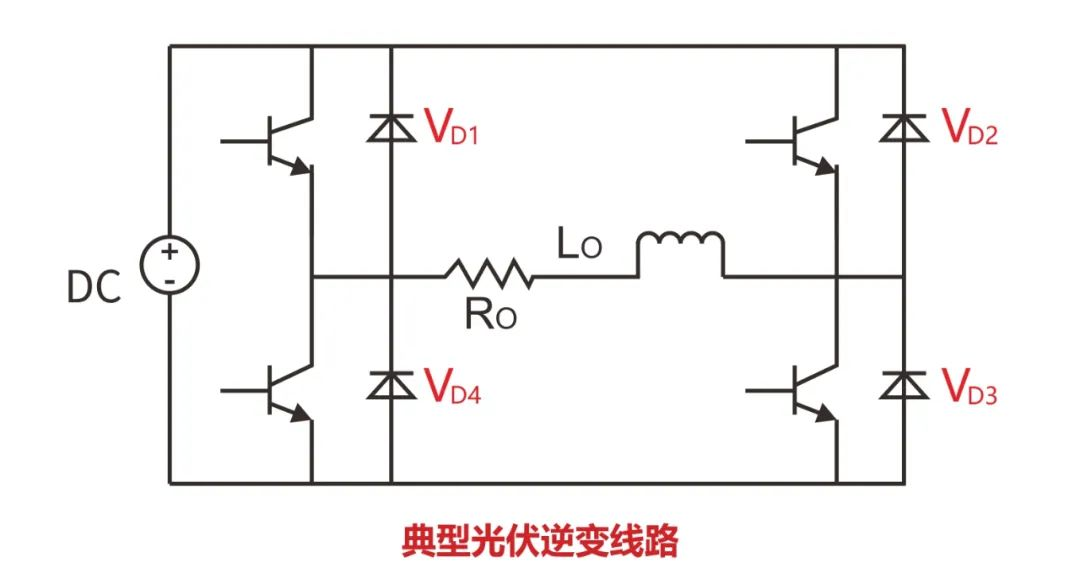

四、光伏逆變器的拓撲線路


RS瑞森半導體碳化硅二極管在光伏逆變器的應用

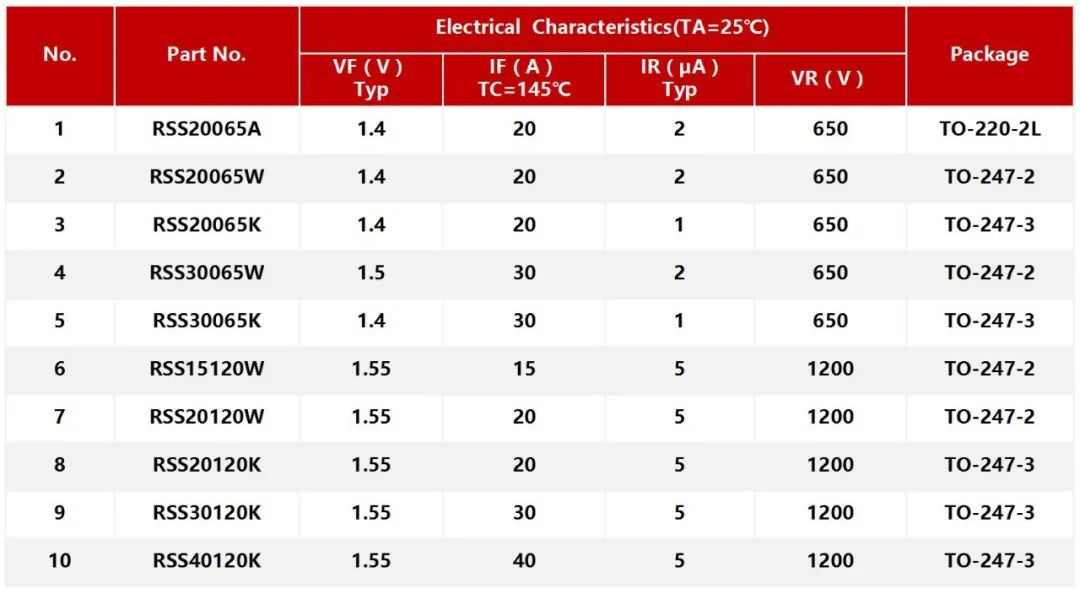

五、瑞森半導體碳化硅二極管產品推薦


RS瑞森半導體碳化硅二極管在光伏逆變器的應用


(來源:RS瑞森半導體)
