隨著科技的發展，不間斷電源（UPS）在各個領域的應用越來越廣泛。UPS是一種能夠為電子設備提供穩定、可靠電源的設備，可以在市電中斷時立即切換到內部電池供電，保證設備的正常運行。根據其工作原理和結構特點，UPS可以分為無變壓器UPS和基于變壓器的UPS。本文將對這兩種UPS的設計進行比較分析。
一、無變壓器UPS設計
無變壓器UPS是指將整流器、逆變器和電池直接連接到負載的UPS。其工作原理是：市電經過整流器轉換為直流電，然后通過逆變器將直流電轉換為交流電，為負載提供穩定的電源。當市電中斷時，無變壓器UPS會(huì )立即切換到電池供電，保證負載的正常運行。
無變壓器UPS示意圖
無變壓器UPS的優點：
1.結構簡單：由于省去了變壓器，無變壓器UPS的結構更加簡單，便于安裝和維護。
2.效率高：無變壓器UPS的轉換效率較高，因為整流器和逆變器之間的能量損失較小。
3.成本低：由于省去了變壓器，無變壓器UPS的成本較低。
無變壓器UPS的缺點：
1.輸出電壓不穩定：由于無變壓器UPS的輸出電壓受到整流器和逆變器的影響，其輸出電壓可能存在一定的波動。
2.對負載的適應性較差：無變壓器UPS對負載的適應性較差，不能適應不同類型的負載。
二、基于變壓器的UPS設計
基于變壓器的UPS是指將整流器、逆變器和電池通過變壓器連接到負載的UPS。其工作原理是：市電經過整流器轉換為直流電，然后通過變壓器將直流電升壓或降壓，再通過逆變器將直流電轉換為交流電，為負載提供穩定的電源。當市電中斷時，基于變壓器的UPS會(huì )立即切換到電池供電，保證負載的正常運行。

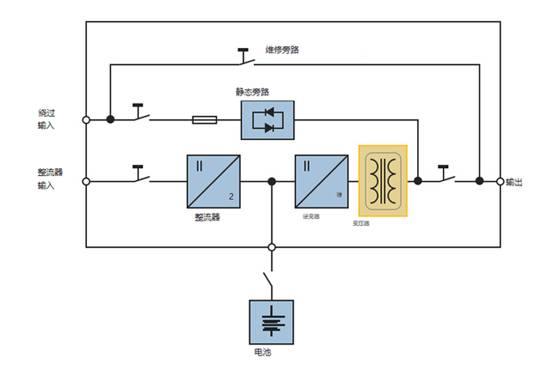

基于變壓器的UPS示意圖
基于變壓器的UPS的優點：
1.輸出電壓穩定：由于基于變壓器的UPS的輸出電壓受到變壓器的控制，其輸出電壓較為穩定。
2.對負載的適應性較好：基于變壓器的UPS可以適應不同類型的負載，滿足不同設備的需求。
基于變壓器的UPS的缺點：
1.結構復雜：由于需要使用變壓器，基于變壓器的UPS的結構較為復雜，安裝和維護較為困難。
2.成本較高：由于需要使用變壓器，基于變壓器的UPS的成本較高。
三、總結
通過對無變壓器UPS和基于變壓器的UPS設計的比較分析，我們可以看出，兩者各有優缺點。無變壓器UPS具有結構簡單、效率高、成本低等優點，但其輸出電壓不穩定，對負載的適應性較差；而基于變壓器的UPS具有輸出電壓穩定、對負載的適應性較好等優點，但其結構復雜，成本較高。因此，在選擇UPS時，用戶需要根據自己的實際需求和應用場景，綜合考慮各種因素，選擇合適的UPS類型。
基于變壓器的UPS和無變壓器的UPS之間的技術差異

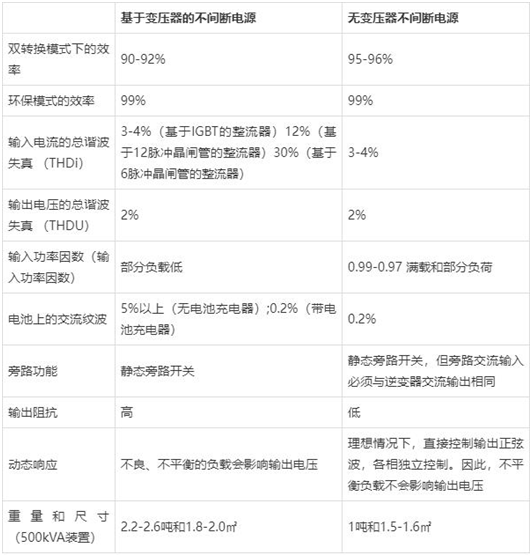

顯然，無變壓器和基于變壓器的UPS之間最顯著的區別是變壓器組件的存在。為了更好地了解它們的技術特點和性能，下面列出了以下技術特性比較。
