【導讀】MOSFET（金屬氧化物半導體場效應晶體管）是一種通過柵極電壓控制源漏電流的半導體器件，具備高輸入阻抗、低功耗、高頻特性等優勢，廣泛應用于電源管理、電機驅動、通信設備等領域。
——從基礎結構到國產替代的全面透視
一、MOSFET定義與核心原理
定義：
MOSFET（金屬氧化物半導體場效應晶體管）是一種通過柵極電壓控制源漏電流的半導體器件，具備高輸入阻抗、低功耗、高頻特性等優勢，廣泛應用于電源管理、電機驅動、通信設備等領域。
核心結構：
●四端子：源極（Source）、漏極（Drain）、柵極（Gate）、襯底（Substrate）。
●關鍵層：金屬氧化物絕緣層（SiO?）隔離柵極與半導體，形成電容效應以控制溝道導通。
工作原理：
1， 截止區（V<sub>GS</sub> < V<sub>th</sub>）：無導電溝道，源漏電流接近零；
2. 線性區（V<sub>GS</sub> > V<sub>th</sub>且V<sub>DS</sub>較低）：電流與電壓呈線性關系，適合模擬放大；
3. 飽和區（V<sub>GS</sub> > V<sub>th</sub>且V<sub>DS</sub>較高）：電流由柵壓主導，用于開關控制。

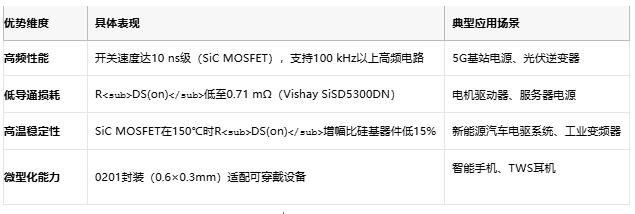

二、技術優勢與應用場景
三、成本模型與選型要則
成本結構對比：
選型黃金法則：
1. 電壓/電流需求：
● 額定電壓需高于系統最大電壓1.2倍（如48V系統選60V MOSFET）10；
● 連續電流按I<sub>LOAD</sub>2×R<sub>DS(on)</sub>計算損耗，考慮溫升降額10。
2. 高頻場景優化：
● 選擇低柵極電荷（Q<sub>g</sub>）與低電容（C<sub>iss</sub>）器件，如Vishay SiSD5300DN（FOM=42 mΩ·nC）6。
3. 散熱設計：
● 結溫計算：T<sub>J</sub>=T<sub>A</sub> + (R<sub>θJA</sub> × P<sub>DISS</sub>)，優先選用TO-247-4L Plus封裝（熱阻56℃/W）。
4. 車規級認證：
● AEC-Q101認證（如昕感科技1200V SiC MOSFET）確保高溫振動下的可靠性9。

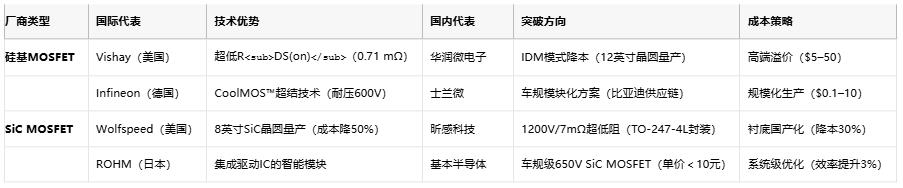

四、國際與國內頭部廠商對比
五、未來趨勢與國產替代路徑
1. 技術演進：
● 寬禁帶材料：SiC MOSFET將主導高壓場景（＞650V），GaN適配高頻低功率市場（如快充）79；
● 集成化設計：智能功率模塊（IPM）整合驅動與保護功能，縮短開發周期2。
2. 國產化突破：
● 襯底自主：天岳先進6英寸SiC晶圓量產，成本較進口降低40%7；
● 車規認證：2025年國產車規MOSFET市占率預計達30%（2023年僅10%）27。
結語
MOSFET作為電力電子的核心開關器件，其選型需在性能、成本與可靠性間精準平衡。國際廠商憑借技術壁壘壟斷高端市場，而國內企業通過IDM模式與材料創(chuàng )新加速替代。SiC MOSFET的崛起正重構產業格局，國產廠商需聚焦車規級與高頻場景，突破襯底與封裝技術瓶頸，方能在全球競爭中占據主動。
