本次我們將介紹會(huì )隨著貼裝環境變化而變化的LQH系列的電極形狀及焊錫貼裝技術的變遷。

梯級

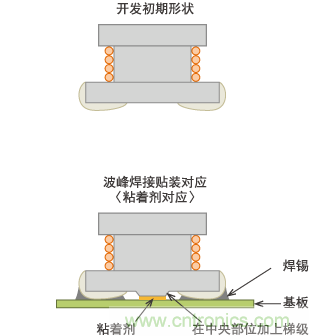

在 生產第一代LQN5N及第二代LQH32M時，雖會(huì )對部分混合IC基板進行回流焊接，但一般是對裝有插腳零部件的基板背面進行波峰焊接。其貼裝方法是將膠 粘劑涂在基板焊盤的中央部或貼片元件電極的中央部，待其固化后將其投入波峰焊接槽。與CR貼片元件相比，體積較大的LQH系列在受到焊錫流動阻力后易發生 脫落，因此在電極間中央部位設計了突起（稱為梯級磁芯）?，F在看來的話，是反向支架形狀。至今再也見不到這種結構。

低Q值產品
當噴流波峰焊接貼裝成為主流后，沒有電極溶解的高焊接耐熱性零部件開始受到人們的青睞。Ag電極AgPd電極開始向 Ni＋Sn電鍍電極轉化。但此時產生出一大技術課題，即由于Ni為強磁性體，Ag厚膜+Ni+Sn電鍍的層構造電極集中了大量磁通，使得Q值大大下降。在 此我們可以作一個逆向構思。在線圈的用途中，我們會(huì )發現會(huì )有個扼流線圈，其損耗越大＝Q值越小性能越好。在當時并不會(huì )根據線圈的不同用途而進行銷售，但 「扼流線圈專用片式電感器LQH32C型號」推出后，收到了眾多客戶的訂單，LQH系列產品取得了飛速的發展。

新電極形成方法
接 著還需要改良高Q值產品。此項課題非常艱難。我們每天致力于尋找抑制磁性，且電氣阻抗值也大的Ni合金。在當時的電解電鍍無電解電鍍技術中，是難以兼顧非 磁性高阻抗材料及薄膜厚度控制的。必須在兩者中做出一個決斷，即采用電極形成方法，此方法不僅僅是Ni合金，所有金屬都能夠進行，且可以高精度控制薄膜厚 度，此外，電極粘著力非常大，電極形狀可以多種多樣。雖需要半導體制造中使用的昂貴的設備投資，但由于TOP的英明的決斷，這一電極形成方法在所有的 LQH系列中得到開展。為此，如今的LQH系列，焊錫耐熱性強，同時具備高Q值高性能。

隨著過去焊錫貼裝技術的發展，片式電感器LQH系列電極的變遷這一話題，本次我們從3點做了回顧。當然，直至現在，我們也在根據貼裝環境的變化不斷對LQH系列的大部分電極進行改良。
