【導讀】羅德與施瓦茨公司的開放式開關與控制平臺R&S OSP增加了七個新模塊。用戶現在共有28個模塊可用于測試儀表和待測設備間的各種射頻電纜連接。用戶可以實現在復雜的射頻測試系統中多種線纜連接配置的自動切換，并可以通過網口進行控制。

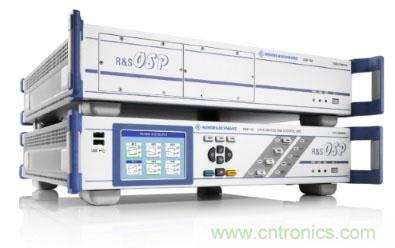

R&S OSP模塊化開關與控制平臺使得生產設備部門、測試實驗室和研發部門的測試工程師在快速實現射頻線纜連接配置并手動或自動控制線纜連接配置方面可以有非常廣泛的選擇。和手動重新連接射頻線纜相比，R&S OSP搭建的測試系統進行測試儀表、待測設備、濾波器和天線之間的開關切換更快速、更可靠、可重復性更好。

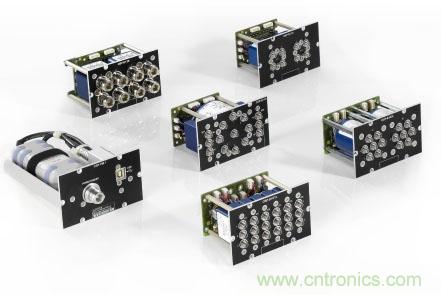

新的I/O模塊可以通過差分控制線對外部設備進行控制。它提供了16根RS-422差分控制線和4根模擬電壓輸出控制線。這些控制線可用于控制天線系統或其他設備。
兩個新的雙刀雙擲開關 (DPDT) 模塊包含兩個SMA接口（或 N接口）的繼電器開關，使得兩個射頻通道間的線纜交換變得更容易。升級的R&S OSP模塊化開關與控制平臺還包含了新的無匹配負載的單刀八擲開關 (SP8T) 模塊。
另外，羅德與施瓦茨公司還在原有的單穩態單刀雙擲開關（SPDT）和單刀六擲開關（SP6T）基礎上推出了雙穩態的單刀雙擲開關（SPDT）和單刀六擲開關（SP6T）。當失去控制電壓后，雙穩態開關不會(huì )回到開關的初始狀態，而會(huì )保持現有的狀態。因此，此類開關只在開關切換的時候需要控制電壓，而不需要一直有控制電壓。這能幫助一些大型測試系統降低功耗，也能在控制電壓因突發故障而消失時保持開關的狀態不變。
最后，現在羅德與施瓦茨公司的R&S NRP-Z 系列功率探頭可以集成在R&S OSP 平臺上了。這將方便用戶進行功率測量。
R&S OSP開放式開關與控制平臺還包含專為EMC和OTA測試系統設計的模塊，這使得此平臺是搭建EMC和OTA測試系統的最佳選擇。R&S OSP120和R&S OSP130主機單元可以通過CAN總線連接R&S OSP150擴展單元來進行擴展，可以滿足將來系統擴展的需要。
升級的R&S OSP開放式開關與控制平臺已正式發布。更多內容請訪問 www.rohde-schwarz.com/ad/press/osp.
