【導讀】新能源如今已經成為各行各業的熱點話題。汽車電子也摻了一腳,發展態勢喜人。如今,新能源愛好者及相關專家已經了解到新能源汽車的核心技術,本文結合專家的研究經驗以及業界內的知識理論,總結了新能源汽車的分類,并分別對模塊規劃、充電設施、電控技術等進行了詳細解析。
1 新能源汽車分類
在新能源汽車分類中,“弱混、強混”與“串聯、并聯”不同分類方法令非業內人士感到困惑,其實這些名稱是從不同角度給出的解釋、并不矛盾。
1.1消費者角度
消費者角度通常按照混合度進行劃分,可分為起停、弱混、中混、強混、插電和純電動,節油效果和成本增等指標加如表1所示。表中“-”表示無此功能或較弱、“+”個數越多表示效果越好,從表中可以看出隨著節油效果改善、成本增加也較多。

表1

圖1 技術角度分類
技術角度由簡到繁分為純電動、串聯混合動力、并聯混合動力及混聯混合動力,具體如圖1所示。其中P0表示BSG(Belt starter generator,帶傳動啟停裝置)系統,P1代表ISG(Integrated starter generator,啟動機和發電機一體化裝置)系統、電機處于發動機和離合器之間,P2中電機處于離合器和變速器輸入端之間,P3表示電機處于變速器輸出端或布置于后軸,P03表示P0和P3的組合。從統計表中可以看出,各種結構在國內外乘用或商用車中均得到廣泛應用,相對來說P2在歐洲比較流行,行星排結構在日系和美系車輛中占主導地位,P03等組合結構在四驅車輛中應用較為普遍、歐藍德和標致3008均已實現量產。新能源車型選擇應綜合考慮結構復雜性、節油效果和成本增加,例如由通用、克萊斯勒和寶馬聯合開發的三行星排雙模系統,盡管節油效果較好,但由于結構復雜且成本較高,近十年間的市場表現不盡如人意。
[page]
2 新能源汽車模塊規劃
盡管新能源汽車分類復雜,但其中共用的模塊較多,在開發過程中可采用模塊化方法,共享平臺、提高開發速度??傮w上講,整個新能源汽車可分為三級模塊體系、如圖2所示,一級模塊主要是指執行系統,包括充電設備、電動附件、儲能系統、發動機、發電機、離合器、驅動電機和齒輪箱。二級模塊分為執行系統和控制系統兩部分,執行部分包括充電設備的地面充電機、集電器和車載充電機,儲能系統的單體、電箱和PACK,發動機部分的氣體機、汽油機和柴油機,發電機的永磁同步和交流異步,離合器中的干式和濕式,驅動電機的永磁同步和交流異步,齒輪箱部分的有級式自動變速器(包括AMT、AT和DCT等)、行星排和減速齒輪。
二級模塊的控制系統包括BMS、ECU、GCU、CCU、MCU、TCU和VCU,分別表示電池管理系統、發動機電子控制單元、發電機控制器、離合器控制單元、電機控制器、變速器控制系統和整車控制器。三級模塊體系中,包括電池單體的功率型和能量型,永磁和異步電機的水冷和風冷形式,控制系統的三級模塊主要包括硬件、底層和應用層軟件。

圖2 三級模塊體系
根據功能和控制的相似性,三級模塊體系的部分模塊可組成純電動(含增程式)、插電并聯混動和插電混聯混動三種平臺架構,例如純電動(含增程式)由充電設備、電動附件、儲能系統、驅動電機和齒輪箱組成。各平臺模塊的通用性較強,采用平臺和模塊的開發方法,可共享核心部件資源,提升新能源系統的安全性和可靠性,縮短周期、降低研發及采購成本。3 新能源汽車三大核心技術
在三級模塊體系和平臺架構中,整車控制器(VCU)、電機控制器(MCU)和電池管理系統(BMS)是最重要的核心技術,對整車的動力性、經濟性、可靠性和安全性等有著重要影響。
3.1VCU
VCU是實現整車控制決策的核心電子控制單元,一般僅新能源汽車配備、傳統燃油車無需該裝置。VCU通過采集油門踏板、擋位、剎車踏板等信號來判斷駕駛員的駕駛意圖;通過監測車輛狀態(車速、溫度等)信息,由VCU判斷處理后,向動力系統、動力電池系統發送車輛的運行狀態控制指令,同時控制車載附件電力系統的工作模式;VCU具有整車系統故障診斷保護與存儲功能。

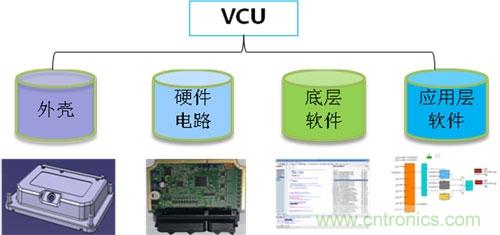

圖3為VCU的結構組成,共包括外殼、硬件電路、底層軟件和應用層軟件,硬件電路、底層軟件和應用層軟件是VCU的關鍵核心技術。

圖3 VCU組成
VCU硬件采用標準化核心模塊電路( 32位主處理器、電源、存儲器、CAN )和VCU專用電路(傳感器采集等)設計;其中標準化核心模塊電路可移植應用在MCU和BMS,平臺化硬件將具有非常好的可移植性和擴展性。隨著汽車級處理器技術的發展,VCU從基于16位向32位處理器芯片逐步過渡,32位已成為業界的主流產品。
底層軟件以AUTOSAR汽車軟件開放式系統架構為標準,達到電子控制單元(ECU)開發共平臺的發展目標,支持新能源汽車不同的控制系統;模塊化軟件組件以軟件復用為目標,以有效提高軟件質量、縮短軟件開發周期。
應用層軟件按照V型開發流程、基于模型開發完成,有利于團隊協作和平臺拓展;采用快速原型工具和模型在環(MIL)工具對軟件模型進行驗證,加快開發速度;策略文檔和軟件模型均采用專用版本工具進行管理,增強可追溯性;駕駛員轉矩解析、換擋規律、模式切換、轉矩分配和故障診斷策略等是應用層的關鍵技術,對車輛動力性、經濟性和可靠性有著重要影響。
表2為世界主流VCU供應商的技術參數,代表著VCU的發展動態。

表2 VCU技術參數
3.2MCU
MCU是新能源汽車特有的核心功率電子單元,通過接收VCU的車輛行駛控制指令,控制電動機輸出指定的扭矩和轉速,驅動車輛行駛。實現把動力電池的直流電能轉換為所需的高壓交流電、并驅動電機本體輸出機械能。同時,MCU具有電機系統故障診斷保護和存儲功能。
MCU由外殼及冷卻系統、功率電子單元、控制電路、底層軟件和控制算法軟件組成,具體結構如圖4所示。

圖4 MCU組成
MCU硬件電路采用模塊化、平臺化設計理念(核心模塊與VCU同平臺),功率驅動部分采用多重診斷保護功能電路設計,功率回路部分采用汽車級IGBT模塊并聯技術、定制母線電容和集成母排設計;結構部分采用高防護等級、集成一體化液冷設計。與VCU類似,MCU底層軟件以AUTOSAR開放式系統架構為標準,達到ECU開發共同平臺的發展目標,模塊化軟件組件以軟件復用為目標。
應用層軟件按照功能設計一般可分為四個模塊:狀態控制、矢量算法、需求轉矩計算和診斷模塊。其中,矢量算法模塊分為MTPA控制和弱磁控制。
MCU關鍵技術方案包括:基于32位高性能雙核主處理器;汽車級并聯IGBT技術,定制薄膜母線電容及集成化功率回路設計,基于A(yíng)utoSAR架構平臺軟件及先進SVPWM PMSM控制算法;高防護等級殼體及集成一體化水冷散熱設計。

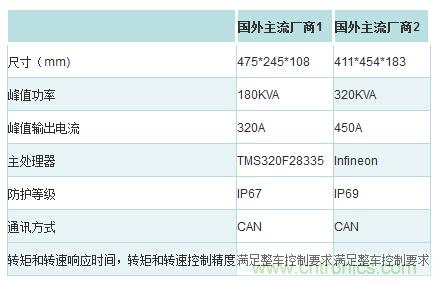

表3為世界主流 MCU硬件供應商的技術參數,代表著MCU的發展動態。

表3 MCU技術參數
3.3電池包和BMS電池包是新能源汽車核心能量源,為整車提供驅動電能,它主要通過金屬材質的殼體包絡(luò )構成電池包主體。模塊化的結構設計實現了電芯的集成,通過熱管理設計與仿真優化電池包熱管理性能,電器部件及線束實現了控制系統對電池的安全保護及連接路徑;通過BMS實現對電芯的管理,以及與整車的通訊及信息交換。
電池包組成如圖5所示,包括電芯、模塊、電氣系統、熱管理系統、箱體和BMS。BMS能夠提高電池的利用率,防止電池出現過充電和過放電,延長電池的使用壽命,監控電池的狀態。

圖5 電池包組成
BMS是電池包最關鍵的零部件,與VCU類似,核心部分由硬件電路、底層軟件和應用層軟件組成。但BMS硬件由主板(BCU)和從板(BMU)兩部分組成,從版安裝于模組內部,用于檢測單體電壓、電流和均衡控制;主板安裝位置比較靈活,用于繼電器控制、荷電狀態值(SOC)估計和電氣傷害保護等。BMU硬件部分完成電池單體電壓和溫度測量,并通過高可靠性的數據傳輸通道與BCU 模塊進行指令及數據的雙向傳輸。BCU 可選用基于汽車功能安全架構的32 位微處理器完成總電壓采集、絕緣檢測、繼電器驅動及狀態監測等功能。
[page]
底層軟件架構符合AUTOSAR標準,模塊化開發容易實現擴展和移植,提高開發效率。
應用層軟件是BMS的控制核心,包括電池保護、電氣傷害保護、故障診斷管理、熱管理、繼電器控制、從板控制、均衡控制、SOC估計和通訊管理等模塊,應用層軟件架構如圖6所示。

圖6 應用層軟件架構
表4為國內外主流 BMS供應商的技術參數,代表著BMS的發展動態。
表4 BMS技術參數
4 充電設施充電設施不完善是阻礙新能源汽車市場推廣的重要因素,對特斯拉成功的解決方案進行分析,并提出新能源汽車的充電解決方案、剖析充電系統組成。
4.1特斯拉充電方案分析

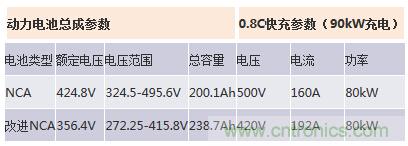

特斯拉超級充電器代表了當今世界最先進的充電技術,它為MODELS充電的速度遠高于大多數充電站,表5為特斯拉電池和充電參數。

表5電池和充電參數
特斯拉具有5種充電方式,采用普通110/220V市電插座充電,30小時充滿;集成的 10kW充電器,10小時充滿;集成的20kW充電器,5小時充滿;一種快速充電器可以裝在家庭墻壁或者停車場,充電時間可縮短為5小時; 45分鐘能充80%的電量、且電費全免,這種快充裝置僅在北美市場比較普遍。特斯拉使用太陽能電池板遮陽棚的充電站,既可以抵消能源消耗又能夠遮陽。與在加油站加油需要付費不同,經過適當配置的 MODEL可以在任何開放充電站免費充電。
特斯拉充電技術特點可總結如下兩點:1)特斯拉充電站加入了太陽能充電技術,這一技術使充電站盡可能使用清潔能源,減少對電網的依賴,同時也減少了對電網的干擾,國內這一技術也能實現。 2)特斯拉充電時間短也不足為奇,特斯拉的充電機容量大90~120kWh,充電倍率0.8C,跟普通快充一樣,并沒有采用更大的充電倍率,所以不會(huì )影響電池壽命;20分鐘充到40%,就能滿足續航要求,主要原因是電池容量大。
4.2充電解決方案

圖7充電系統組成
圖7為一種可參考的新能源汽車充電解決方案,充電系統組成:配電系統(高壓配電柜、變壓器、無功補償裝置和低壓開關柜)、充電系統(充電柜和充電機終端) 以及儲能系統(儲能電池與逆變器柜)。無功補償裝置解決充電系統對電網功率因數影響,充電柜內充電機一般都具備有源濾波功能、解決諧波電流和功率因數問題。儲能電池和逆變器柜解決老舊配電系統無法滿足充電站容量要求、并起到削峰填谷作用,在不充電時候進行儲能,大容量充電且配電系統容量不足時釋放所儲能量進行充電。如果新建配電系統容量足夠,儲能電池和逆變器柜可以不選用。風力發電和光伏發電為充電系統提供清潔能源,盡量減少從電網取電。相關閱讀:
“求同存異”—新能源汽車連接器的選擇方針
詳解Fujitsu新能源汽車設計的核心技術
未來新能源汽車市場的關鍵技術:ADAS與BMS
