遠程醫療主要應用在臨床會(huì )診、檢查、診斷、監護、指導治療、醫學研究、交流、醫學教育和手術觀摩等方面。遠程醫療監護系統作為遠程醫療系統中的一部分，是將采集的被監護者的生理參數與視頻、音頻以及影像等資料通過通信網絡(luò )實時傳送到社區監護中心，用于動態跟蹤病態發展，以保障及時診斷、治療。

醫療監護儀器目前可分為兩類，一類是指在醫院內由職業醫生或專業技術人員使用的專門儀器，對病人進行生理指標的監護;另一類是在普通人員的家庭內或者戶外，在醫生的指導下，由患者本人或其家屬使用遠程醫療監護系統對其進行監護，所得生理指標將及時傳送給相關醫生。目前，醫院所使用的監護系統，大多是建立在線纜連接的基礎上，往往體積和功耗大，不便于攜帶，且要求在患者身邊使用，限制了患者和醫護人員的行動，增加了他們的負擔和風險，越來越不適應當今實時、連續、長時間地監測患者重要生命特征參數的醫療監護需求。為了使經常需要測量生理指標的人員(比如慢性病人或者老年患者等)能夠在家中在隨意運動的狀態下測量某些常規指標，人們對遠程醫療的關注度越來越強。

近年來，隨著生物醫學傳感器的小型化、信息處理及無線數據傳輸技術的快速發展和普及，無線醫療監護系統的研制成為熱點。筆者設計出一種新的網絡(luò )式監護裝置及系統，目的是利用高頻率的無線多通道數據傳輸方式，傳遞醫療傳感器與監護控制儀器之間的信息，減少監護設備與醫療傳感器之間的連線，使被監護人能夠擁有較多的自由活動空間，在獲得較準確的測量指標的同時，免除患者在家庭與醫院之間奔波的勞苦。同時，在醫院病房?jì)冉o(wú)線監測網絡(luò )，多項測試項目可以在病床上完成，能夠極大地方便病人就診，并加強醫院的現代化信息管理和工作效率。

1　系統結構
遠程醫療監護系統的體系結構圖如圖1 所示，系統由監護基站設備和ZigBee傳感器節點構成一個微型監護網絡(luò )。傳感器節點上使用中央控制器對需要監測的生命指標傳感器進行控制并采集數據，通過ZigBee無線通信方式將數據發送至監護基站設備，并由該基站裝置將數據傳輸至所連接的PC或者其他網絡(luò )設備上，通過Internet網絡(luò )可以將數據傳輸至遠程醫療監護中心，由專業醫療人員對數據進行統計觀察，提供必要的咨詢服務，實現遠程醫療。在救護車中的急救人員還可通過GPRS實現將急救病人的信息實時傳送，以利于醫院搶救室及時做好準備工作。醫療傳感器節點可以根據不同的需要而設置，因此該系統具有極大的靈活性和擴展性。同時，將該系統接入Internet網絡(luò )，可以形成更大的社區醫療監護網絡(luò )、醫院網絡(luò )乃至整個城市和全國的醫療監護網絡(luò )。

圖1 遠程醫療監護系統結構圖

系統中包括無線個人網絡(luò )(wireless person2al area network,WPAN ) 、ZigBee網絡(luò )以及一系列醫療監護網絡(luò )的醫療傳感器節點。本系統具有良好的擴展性，例如醫護人員在急救途中或在其他醫院可以分別利用WLAN /UMTS網關和互聯網與系統進行信息交互。

2　監護傳感器節點
2. 1　監護傳感器的組成及工作原理
醫療無線傳感器節點主要功能為采集人體生理指標數據，或對某些醫療設備的狀況以及治療過程情況進行動態監測，并通過射頻通信的方式，將數據傳輸至監護基站設備。
醫療傳感器節點框圖如圖2 所示，主要包括醫療傳感器模塊、ZigBee 通信模塊、處理器單元和電源4 部分。處理器單元如圖3 所示，主要分為CPU、存儲器、AD 轉換、測試帶和數碼顯示屏5 部分。根據低功耗和處理能力的需要，采用TI公司的MSP430 系列單片機，存儲器部分主要用于存儲傳感器所采集的臨時數據，在處理器將數據傳輸之后，傳感器節點內不做數據的大量存儲。

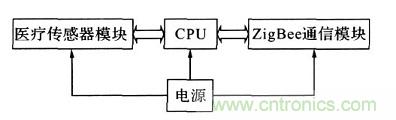

圖2　醫療傳感器節點框圖

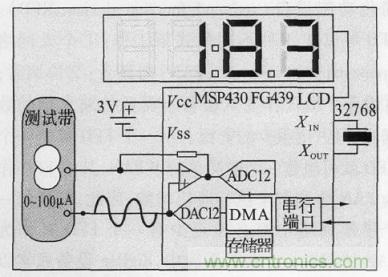

圖3　處理器單元

該監護傳感器的工作原理為，首先由控制單元發出開始監測某項生理參數的指令，然后通過無線數據通信單元把指令發給生理信息與數據采集單元，對人體生理信號(體溫、血壓、脈搏、血糖、血氧等)進行采集，最后通過無線數據通信單元將數據傳給控制和顯示單元中的信息處理模塊，一方面對接收到的數據進行處理和顯示，另一方面將結果數據存入數據庫供檢索和回放。節點的核心是無線數據通信單元和生理信息與數據采集單元。

2. 2　無線數據通信單元
在醫院里，所應用的醫療監護設備對電磁輻射的要求很高。對于設備來講，輻射的電磁波既不能干擾其他設備正常工作，同時也應具有一定的抗干擾能力，不受其他設備輻射出的電磁波干擾。因此，在醫院或者使用無線通信的家庭中使用的醫療設備，設計中必須對此進行充分考慮。
在本系統中，所使用的射頻通信為全球公開的免費2. 4 GHz的ISM頻段，采用的通信標準為802. 15. 4 /ZigBee標準。它是一種低復雜度、低功耗和低成本的無線通信技術，可在10～75 m范圍內，以20 ～250 kb / s的傳輸速率來傳輸醫療數據。它依據802. 15. 4標準，在數千個微小的傳感器之間相互協調實現通信。這些傳感器只需少量能量，以接力的方式通過無線電波將數據從一個傳感器傳至另一個傳感器，因此，通信效率非常高。它可用普通干電池作電源，在一般情況下，可支持6～24個月，大大減少了頻繁更換電池的麻煩。
為降低成本，ZigBee標準中定義了兩種類型的設備：全功能設備( full function device, FFD)和簡化功能設備( reduced function device, RFD ) 。
FFD可以在3 種不同模式下工作： ①個人網絡(luò )(personal area network , PAN)協調者; ②協調者;③設備。RFD作為從設備不需要傳輸大量的數據，且只占用很少的資源。用一個FFD加上一個RFD就可組建一個最簡單的WPAN,其中FFD作為PAN協調者來執行通信功能，因此，在任何一個星形網絡(luò )中都必須至少有一個FFD 來作為PAN協調者。在本系統中， ZigBee設備通常以星形和網狀形兩種網絡(luò )結構存在，其網絡(luò )拓撲結構如圖4所示。

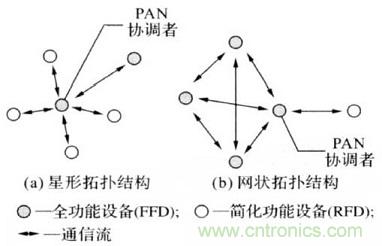

圖4 ZigBee網絡(luò )拓撲結構圖

星形網絡(luò )結構的通信是以FFD作為PAN協調者完成與設備之間的通信，在該網絡(luò )中PAN協調者的功能是初始化網絡(luò )、中止和路由信息。星形網絡(luò )廣泛應用于自動化家居、個人醫療監護系統和醫院病房等小區域。

2. 3　生理信息與數據采集單元
系統中，醫療傳感器模塊主要實現以下幾種功能：體溫、血壓、血氧和血糖的測量等。其中，體溫測量集成了北京邁創(chuàng )公司所生產的YSI體溫探頭，血壓測量集成了邁創(chuàng )公司的KNM無創(chuàng )血壓測量模塊，血氧測量集成了邁創(chuàng )公司的SWS01血氧測量模塊。
無線節點為傳感器的擴展留出了豐富的接口，如果需要其他類型的生理指標數據，如體溫、心電等數據，則只需要將相應的傳感器接入預留的接口，形成新的無線傳感器節點，開發相應的嵌入式控制及處理軟件，就可以將節點直接加入到該無線傳感器網絡(luò )中。

3　GPRS /UM TSWLAN網關
相對于WLAN 高傳輸速率、低覆蓋范圍而言， GPRS/UMTS具有低傳輸速率和高覆蓋范圍的特點。本系統利用GPRS/UMTSWLAN網關實現UMTS與WLAN 之間的無縫連接。這樣使得配有UMTS和WLAN 接口的設備可以自由地在這兩個網絡(luò )之間進行切換。
一般來說，WLAN 和UMTS融合的方式有兩種：緊耦合和松耦合。在緊耦合體系中，WLAN網關直接連接到UMTS網絡(luò )。而在松耦合體系中，WLAN網關并不是直接連接到UMTS網絡(luò )中，而是通過Internet或是IP骨干網作為中介。在本系統中，利用松耦合體系來實現手持移動設備與UMTS網絡(luò )之間的通信。WLAN和UMTS的松耦合體系結構如圖5所示。

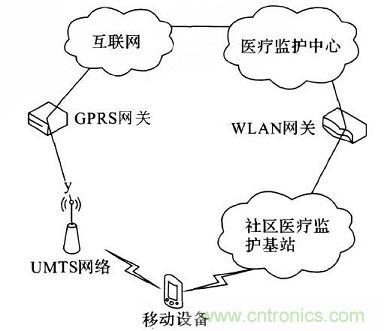

圖5　WLAN和UMTS的松耦合體系結構

4　實驗驗證
系統在綜合測試過程中取得了初步的結果，傳感器節點上的生命指標傳感器采集到的數據，通過ZigBee無線通信方式將數據發送至監護基站設備，并顯示在基站設備的LCD上。每個病人總的數據傳輸量在22～76 kb / s之間(依據心電圖電極的數量而變化) ,常用測量信號的頻率范圍和數據量如表1所示。由該基站裝置將數據傳輸至所連接的PC或者其他網絡(luò )設備上，通過In2ternet網絡(luò )將數據傳輸至遠程醫療監護中心，由專業醫療人員對數據進行統計分析，提供必要的咨詢服務，實現遠程醫療。如在救護車中，急救人員還可通過GPRS實現急救病人情況的實時傳送，以利于醫院搶救室及時做好準備工作。

表1 常用測量信號的頻率范圍和數據量


5　結　論
筆者所設計的一種新的網絡(luò )式監護裝置及系統，可以減少監護設備與醫療傳感器之間的連線，在獲得較準確的測量指標的同時，免除患者在家庭與醫院之間奔波。同時，在醫院病房?jì)冉o(wú)線監測網絡(luò )，很多測試項目可在病床上完成，極大地方便病人就診。另外，本系統還具有高的靈活性和擴展性，通過Internet可以使遠離醫院等醫護機構的病員也能隨時得到必要的醫療監護和遠程醫生的咨詢指導。筆者將進一步開發該系統的軟件和硬件，以提高其穩定性和實用性，同時也將根據特殊的需要定制開發上層管理軟件以及完善醫療監護管理平臺軟件。
